22
b

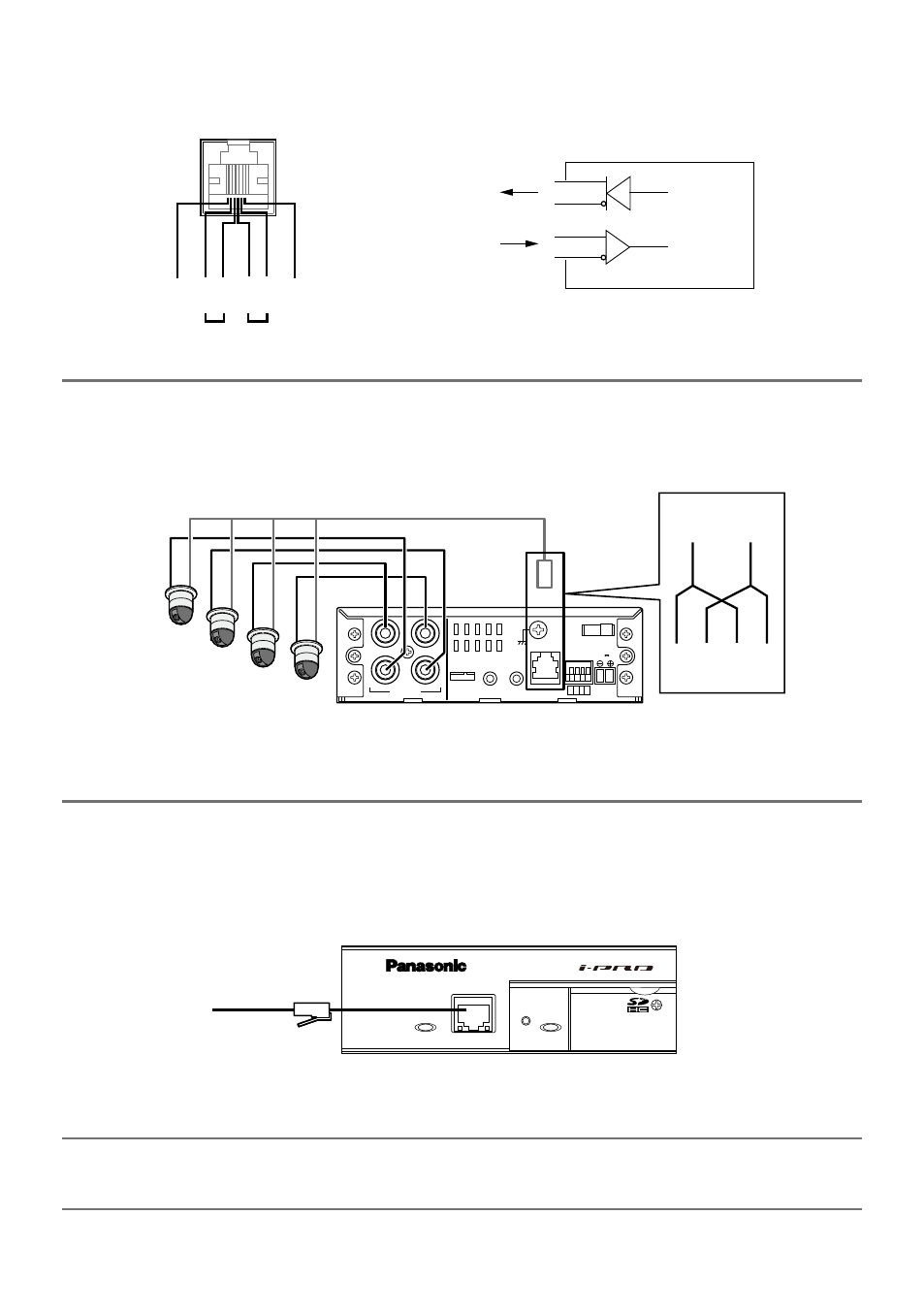

Подсоединяют модульный кабель RJ11 к порту RS-485.
RS-485
RB
RA
TB
TA
OUT
GND
IN
GND
6
5 4
3 2
1
3
2
RA
RB
Прием
5
4
TA
TB
Передача
WJ-GXE500 (WJ-GXE500E)
Сигналы
К подсоединенному устройству
Важно:
• Коннектор RS-485 настоящего модуя предназначен для 4-проводной связи.
Соединение камер по 2-проводной связи в гирляндном соединении следует производить, как
описано ниже на рисунке.
4 3 2 1
RS-485
SIGNAL
GND
12V IN
2
1
4
3
VIDEO IN
MIC/LINE
IN
SET SW
AUDIO
OUT
EXT I/O
Камера 4
Камера 3
Камера 2
Камера 1
RS-485 (2-проводный)
2-проводный
4-проводный
A
TA TB RA RB
B
• При соединении камер и модулей в гирляндном соединении устанавливают переключатель
согласующего резистора RS485 модулей на присоединительных концах в положение Вкл., а тот
же переключатель других модулей – в Откл. (☞ стр. 15)
n
Подсоединяют LAN-кабель (категории 5 или лучше) к сетевому коннектору, имеющемуся на
передней стенке модуля.
ACT
LINK
Network Video Encoder
WJ-GXE500
10BASE-T/100BASE-TX
OPERATE
SD CARD
ERROR
LAN-кабель (категории 5
или лучше, прямой (для
мод. НТСЦ) / категории 5
или лучше, прямой, STP
(для мод. ПАЛ))
m
Подсоединяют шнур питания.
Важно:
• Источник питания пост.т. 12 В должен быть изолирован от перем.т. 120 В или перем.т. 220 В -
240 В.
