Воспроизведение изображений на экране
телевизора
Подключите видеокамеру к гнезду входа на телевизоре или VCR, с помощью
соединительного кабеля A/V 1 или соединительного кабеля A/V разъемом S
VIDEO 2. Для выполнения данной операции подключите видеокамеру к
электрической розетке с помощью прилагаемого адаптера переменного тока
(стр. 22). Также обратитесь к инструкциям по эксплуатации, прилагаемым к
подключаемым устройствам.

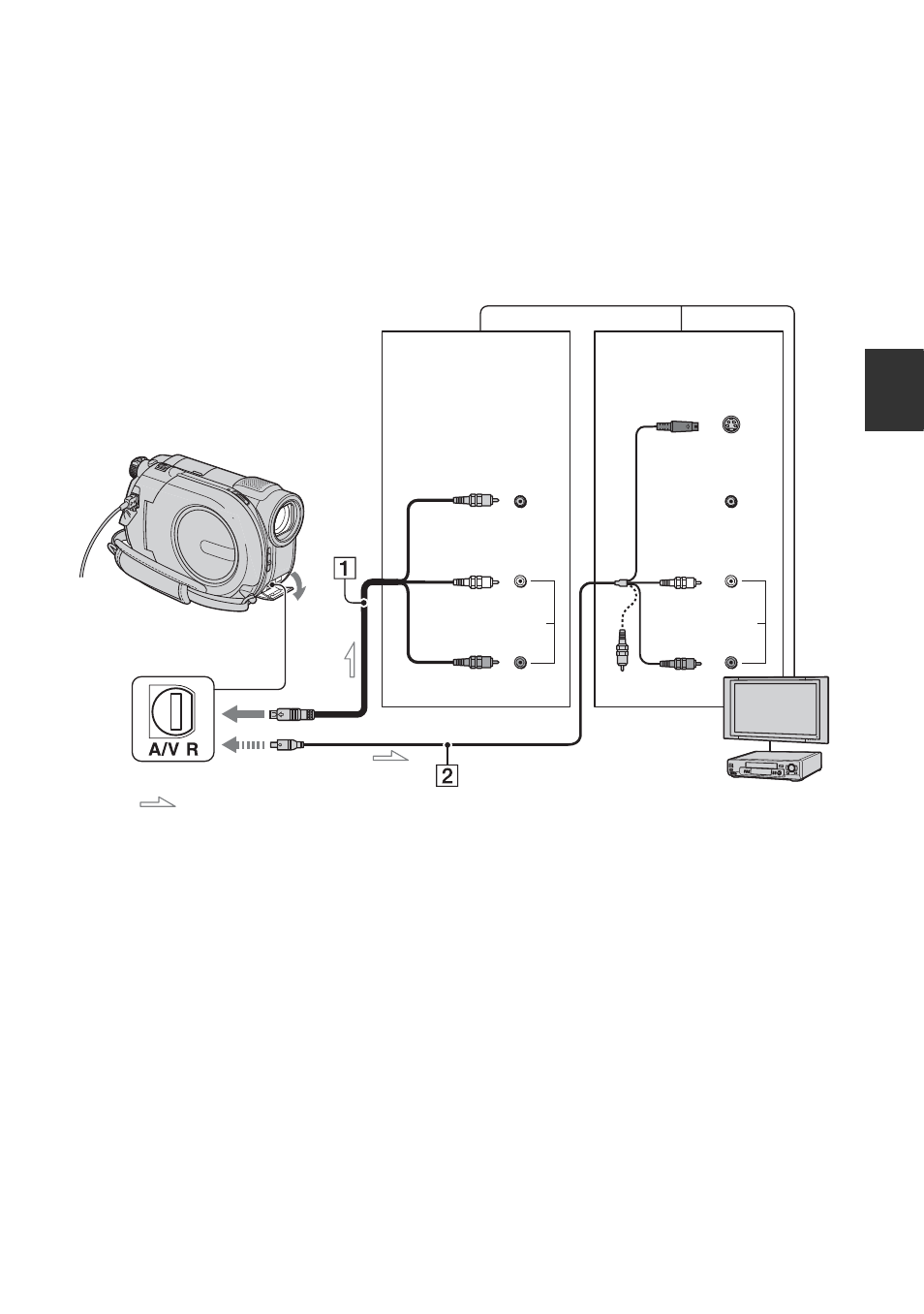

1 Cоединительный кабель A/V
(прилагается)
Подключите к гнезду входа другого
устройства
2 Соединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)
При подключении к другому устройству
через гнездо S VIDEO,с помощью
соединительного кабеля A/V с разъемом
S VIDEO (приобретается
дополнительно) можно получить
изображения более высокого качества,
чем при использовании соединительного
кабеля A/V. Подключите белый и
красный разъем (левый/правый аудио) и
разъем S VIDEO (канал S VIDEO)
соединительного кабеля A/V с S VIDEO
(приобретается дополнительно). Вам не
обязательно подключать желтый
разъем. Если вы подключите только
разъем S VIDEO, звук не будет
выводиться.
Если ваш телевизор
подключен к VCR
Подключите видеокамеру ко входу
LINE IN на VCR. Установите
переключатель выбора входа на VCR
в положение LINE (VIDEO 1, VIDEO
2, и т.д.), если у VCR есть
переключатель выбора входа.
: Прохождение сигнала
Дистанционный
соединитель A/V
S VIDEO
VIDEO
AUDIO
(желтый)
(белый)
(красный)
