Подключение дополнительных
компонентов
К телевизору можно подключать разнообразную дополнительную
аппаратуру. Соединительные кабели не прилагаются.

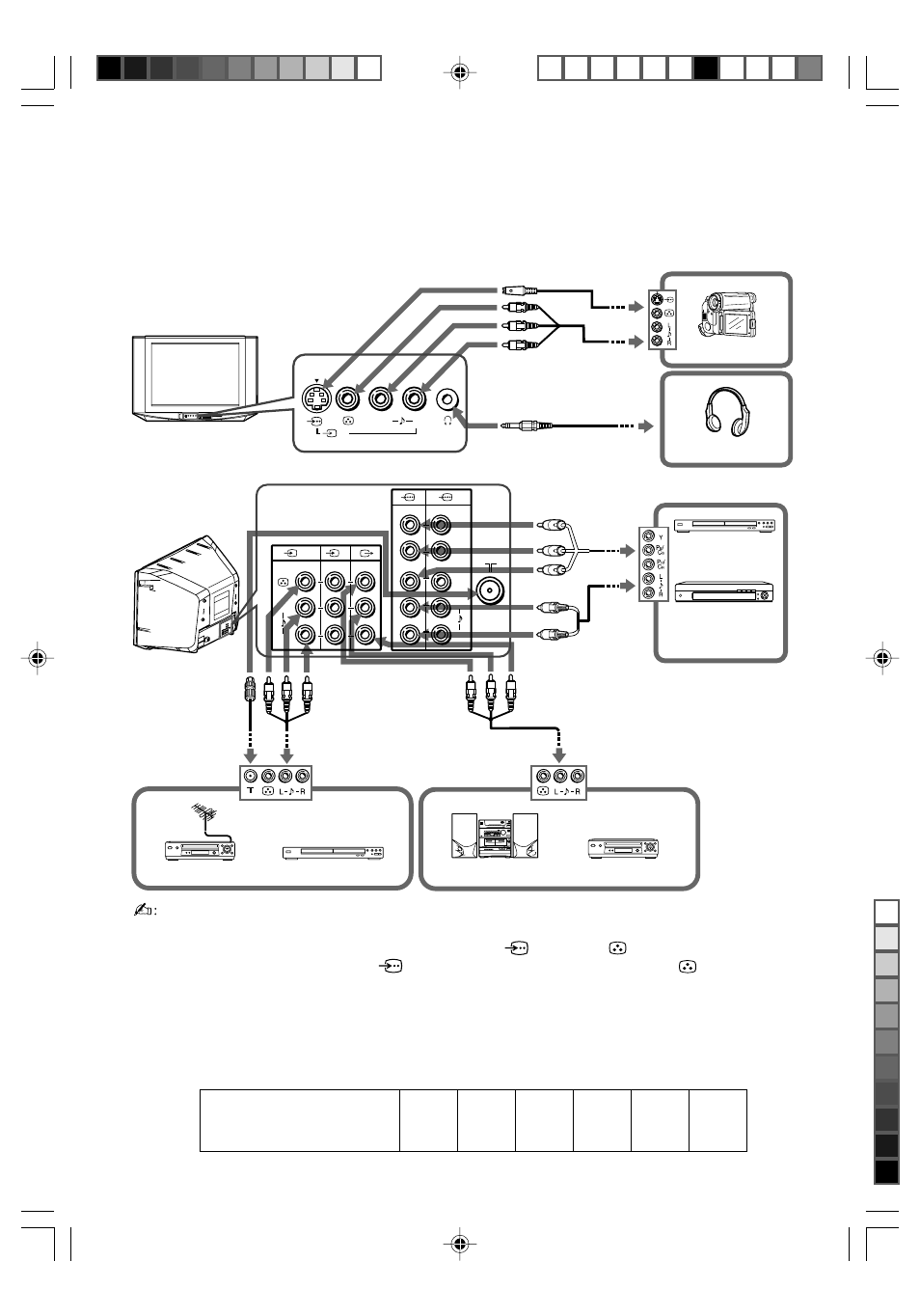

Подключение к телевизору (передняя панель)
Подключение к телевизору (задняя панель)
DVD-
проигрыватель
Цифровой
телевизионный
ресивер
Видеомагнитофон
DVD-проигрыватель
Видеомагнитофон
Аудиосистема
Видеокамера
L(MONO)
R
2
S video кабель
Аудио/
видео кабель
Аудио
кабель
кабель
компонентного
видео
Аудио/
видео кабель
Аудио/
видео кабель
Антенный
кабель
• При подключении видеомагнитофона к разъему 8 (вход антенны) настройте
сигнал с видеомагнитофона на программе номер 0 на ТВ (см. N).
• При одновременном подключении двух гнезд
(S video) и
(видео) для t2
автоматически выбирается
(S video). Для просмотра через гнездо
(видео)
отсоедините кабель S video.
• Разъемы компонентного видеосигнала проигрывателя DVD в некоторых случаях
отмечены как Y/C
B
/C
R
, Y/P
B
/P
R
, Y/C
b
/C
r
или Y/B-Y/R-Y.
• При выборе опции “HD/DVD 1” или “HD/DVD 2” на телеэкране сигнал не будет
правильно выдаваться на видео/aудио выход T. Это не является неполадкой.
• Телевизор может принимать сигналы в следующих форматах:
Общее число строк
1125i
750p
625p
625i
525p
525i
Эффективное число строк
1080i
720p
576p
576i
480p
480i
fV (Гц)
50/60
50/60
50
50
60
60
Наушники
