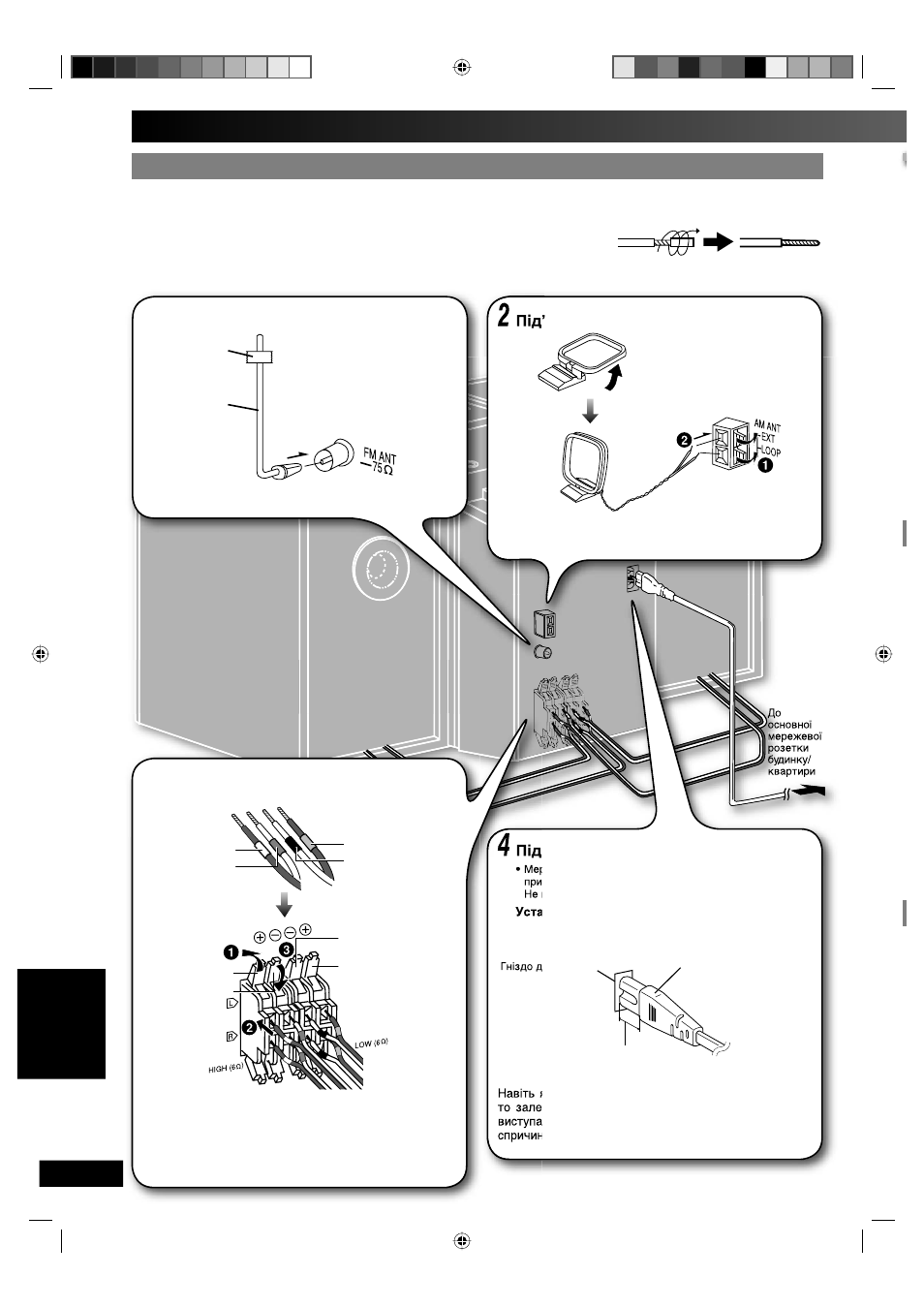

Розпочинаючи роботу
До
основної
мережевої
розетки
будинку/
квартири
4
Під’єднайте мережевий шнур ЗС.
• Мережевий шнур ЗС, що додається до комплекту,
призначений для використання лише з даним апаратом.
Не використовуйте його з іншим обладнанням.
Установка з’єднувача в гніздо
Навіть якщо з’єднувач повністю вставлений в гніздо,
то залежно від типу гнізда частина з’єднувача може
виступати, як показано на малюнку. Проте це не
спричиняє жодних проблем із використанням апарата.
З’єднувач
Приблизно 3.5 mm
Гніздо для кабеля
рамкова AM-антена
2
Під’єднайте рамкову AM-антену.
Під’єднання додаткових антен П
З
•
•
•
•
Крок 2
– Вставлення батарей в пульт дистанційного управління
Крок 3
- ДEMO функція
1
Під’єднайте внутрішню FM-антену.
Липка
стрічка
внутрішня
FM-антена
Прикріпіть стрічкою антену до стіни чи колони в положенні, в
якому радіосигнали приймаються з найменшими перешкодами.
3
Під’єднайте кабелі гучномовців.
Шнури з білими та синіми ярличками
використовуються для високої частоти.
Шнури з червоними та чорними ярличками
використовуються для низької частоти.
Неправильне підключення може спричинити
пошкодження апарата.
Червоними
Чорними
Білими
Cиніми
Cipий (+)
Синіми (–)
Чорними (–)
Червоними (+)
Встановіть антену вертикально на її основі. Вільний провід
антени повинен бути окремо від інших проводів та шнурів.
Крок 1 Крок 1
– Здійснення під’єднань – Здійснення під’єднань
Під’єднуйте мережевий шнур ЗС лише після з’єднання всіх частин апарата.
Підготовка
Зігніть та зніміть вінілові наконечники проводів динаміка.
АБО
Якщо проводи динаміка без вінілових наконечників, прямо під’єднайте їх
до гнізда.
