ВОСПРОИЗВЕДЕНИЕ

Подключения Для Опытного Оператора

К
выходному
разъему
DV OUT

К
RS-232C

Кабель DV
(не входит в
комплект
поставки)

К
разъему
DV

Соединительный
кабель РС (входит
в комплект)

К ПК
(ЦИФРОВОЙ
СТОП-КАДР)

Переключатель питания

Персональный
компьютер с
платой извлечения
изображения,
снабженной
разъемом DV

Персональный
компьютер (ПК)

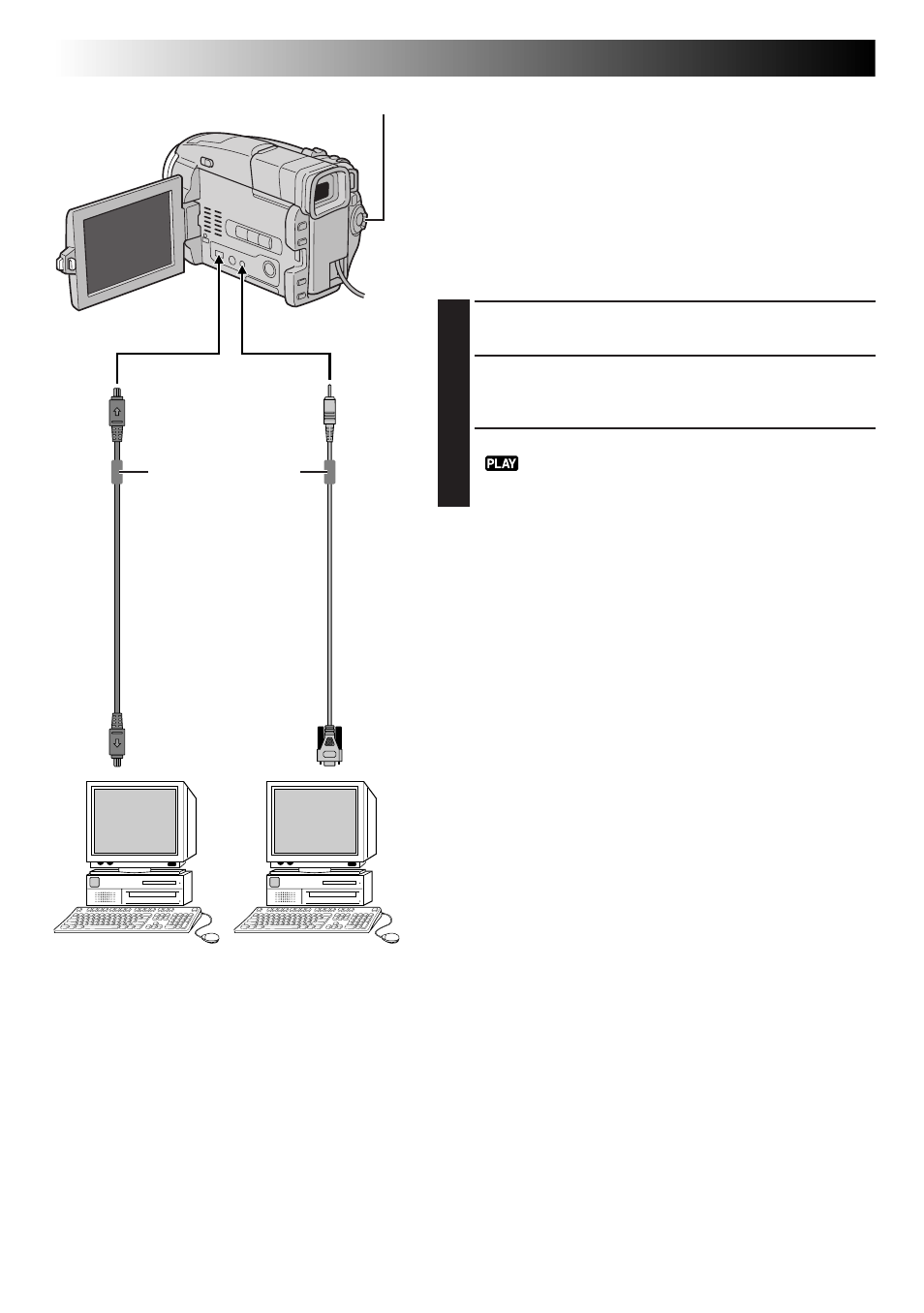

Подключение к персональному
компьютеру (ПК)

Данная видеокамера способна переносить остановленные
изображения в персональный компьютер с помощью
входящего в комплект видеокамеры программного
обеспечения, когда выполнены подключения, показанные
на представленном ниже рисунке. Можно также переносить
в персональный компьютер остановленные изображения с
помощью установленной в ПК платы извлечения
изображения, снабженной разъемом DV.

1

Проверьте, что выключено питание видеокамеры и
ПК.

2

Соедините видеокамеру с вашим персональным
компьютером (ПК) с помощью соответствующего
кабеля, как показано на рисунке.

3

Установите переключатель питания в положение

”, удерживая при этом в нажатом положении

расположенную на нем кнопку фиксатора, и включите
ПК.

ПРИМЕЧАНИЯ:

Рекомендуется использовать в качестве источника

питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (

стр. 7).

Запрещается одновременно подключать к

видеокамере соединительные кабели РС и DV.
Подключайте только тот кабель, через который вы
хотите соединить видеокамеру.

Информация относительно даты/времени не может

передаваться в ПК.

Обратитесь к инструкции по эксплуатации, прилагаемой к

входящему в комплект поставки программному
обеспечению.

См. также руководство изготовителя для платы

извлечения изображения, снабженной разъемом DV.

При использовании кабелей, конец кабеля, на

котором находится фильтр с сердечником, должен
подключаться к видеокамере. Фильтр с сердечником
снижает помехи (

стр. 5).

Фильтр с сердечником
