ВОСПРОИЗВЕДЕНИЕ
Видеомагнитофон
К телевизору
или видео-
магнитофону
* При подключении кабелей откройте эту крышку.
Белый на AUDIO L IN
Красный на AUDIO R IN
Кабель S-Video
(входит в комплект)
Желтый на VIDEO IN
Ко входу
S-VIDEO IN

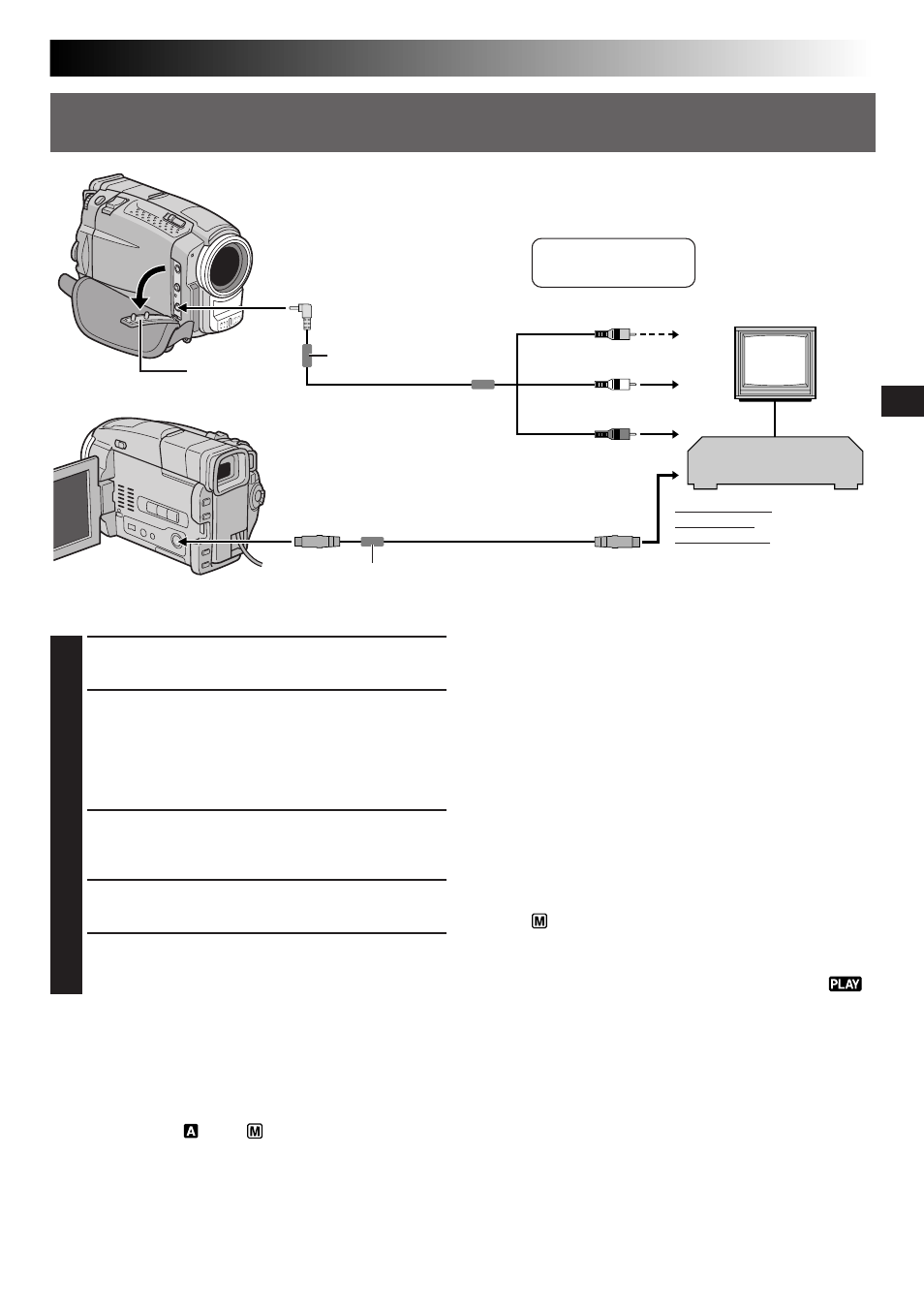

С. Подключение к телевизору или видеомагнитофону, снабженному входными
разъемами S-VIDEO IN и/или A/V (разъем типа RCA)
Крышка
разъема*
При подключении кабеля
S-Video откройте ЖК монитор
←
Когда кабель S-Video
не используется.
К S-VIDEO
K AV
Фильтр с
сердечником
Фильтр с
сердечником
Теле-
визор
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
1
Проверьте, что все компоненты аппаратуры
выключены.
2
Подключите видеокамеру к телевизору или
видеомагнитофону, как показано на рисунке
(
੬
стр. 34, 35).
Если подключается видеомагнитофон . . .
перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.
3
Подключите выход видеомагнитофона ко входу
телевизора, как это описано в руководстве по
эксплуатации вашего видеомагнитофона.
4
Включите видеокамеру, видеомагнитофон и
телевизор.
5
Установите в видеомагнитофоне режим входа
AUX (ДОПОЛНИТЕЛЬНЫЙ), и установите в
телевизоре режим VIDEO.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой адаптер/
зарядное устройство (
੬
стр. 7).
● При использовании кабелей, конец кабеля, на котором находится фильтр с сердечником, должен подключаться
к видеокамере. Фильтр с сердечником снижает помехи.
● Для контролирования изображения и звука с видеокамеры без установки ленты , установите переключатель питания в
положение “5S”, “
” или “
”, затем установите ваш телевизор режим приема.
● Проверьте, что уровень громкости в телевизоре установлен на минимум, чтобы избежать очень громкого звука при
включении видеокамеры.
● Если ваш телевизор или акустические системы не имеют специального экрана, не устанавливайте акустические
системы рядом с телевизоре, так как это приведет к помехам на воспроизводимом видеокамерой изображении.
● Установите переключатель видеовыходов на адаптере кабеля в следующие положения:
Y/C
: При выполнении подключения к телевизору или видеомагнитофону, на которые могут подаваться сигналы Y/
C, и используется кабель S-Video.
CVBS : При выполнении подключения к телевизору или видеомагнитофону, на которые не могут подаваться сигналы
Y/C и используется кабель Audio/Video.
Для выбора того, будет или не будет
воспроизводиться следующая информация на
экране подключенного телевизора . . .
• Дата/Время
...... в экран меню (
੬
стр. 32) выберите для пункта
“DISPLAY” (“ДИСПЛЕЙ”) “ON” (“ВКЛ.”) или “OFF”
(“ВЫКЛ.”).
• Временной код
...... в экран меню (
੬
стр. 32) выберите для пункта
“TIME CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.
• Режим звука воспроизведения и Вывод на экран
скорости пленки
...... установите "INDICATION" (ИНДИЦИРОВАНИЕ) в
позицию "ON" или "OFF" на экране меню
(
੬
стр. 32).
• Выводит режим звука вопроизведения, скорость пленки
и ее прогон
...... установите переключатель питания в положение
"
" или "5S". Нажмите на MENU/BRIGHT (МЕНЮ/
ЯРКОСТЬ), в меню экрана (
੬
стр. 20) выберите
"ON SCREEN" ("НА ЭКРАНЕ") и установите в
положение "ON" или "OFF". Затем переведите
переключатель питания назад в положение "
"
("ВОСПРОИЗВЕДЕНИЕ"). Или нажмите "DISPLAY"
на пульте дистанционного управления RM-V716U.
