34

РУ

BOCПPOИЗBEДEHИE

Оcнoвныe Сoeдинeния

Фильтр с
сердечником

Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)

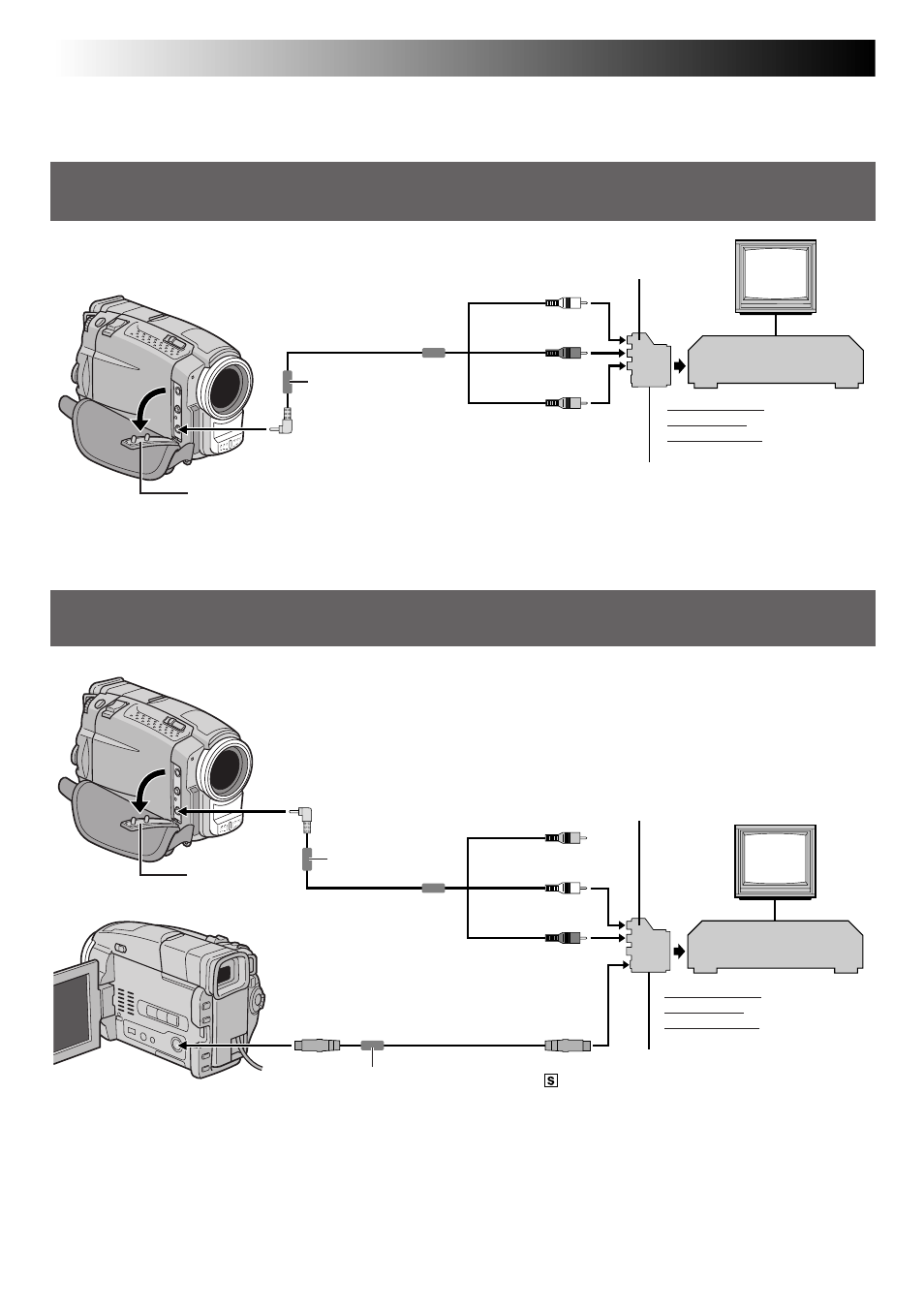

А. Подключение к телевизору или видеомагнитофону, снабженному разъемом

SCART, совместимым только с нормальным видеосигналом

В. Подключение к телевизору или видеомагнитофону, снабженному разъемом

SCART, совместимым с сигналом Y/C

Фильтр с
сердечником

K AV

Фильтр с
сердечником

Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)

Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для
вашего видеомагнитофона и телевизора.

Крышка разъема*

Теле-

визор

Желтый на VIDEO

Белый к AUDIO L

Красный к AUDIO R

* При подключении кабелей откройте эту крышку.

К телевизору
или видео-
магнитофону

Установите на CVBS

Переходник кабеля
(входит в комплект)

Видеомагнитофон

K AV

Крышка
разъема*

При подключении кабеля
S-Video откройте ЖК монитор

* При подключении кабелей откройте эту крышку.

Желтый: не подключен

К S-VIDEO

Видеомагнитофон

Установите на Y/C

Переходник кабеля
(входит в комплект)

К телевизору
или видео-
магнитофону

Белый к AUDIO L

Красный к AUDIO R

Ко входу

-IN

Кабель S-Video
(входит в комплект)

Теле-

визор
