20
РУ ВОСПРОИЗВЕДЕНИЕ (прод.)

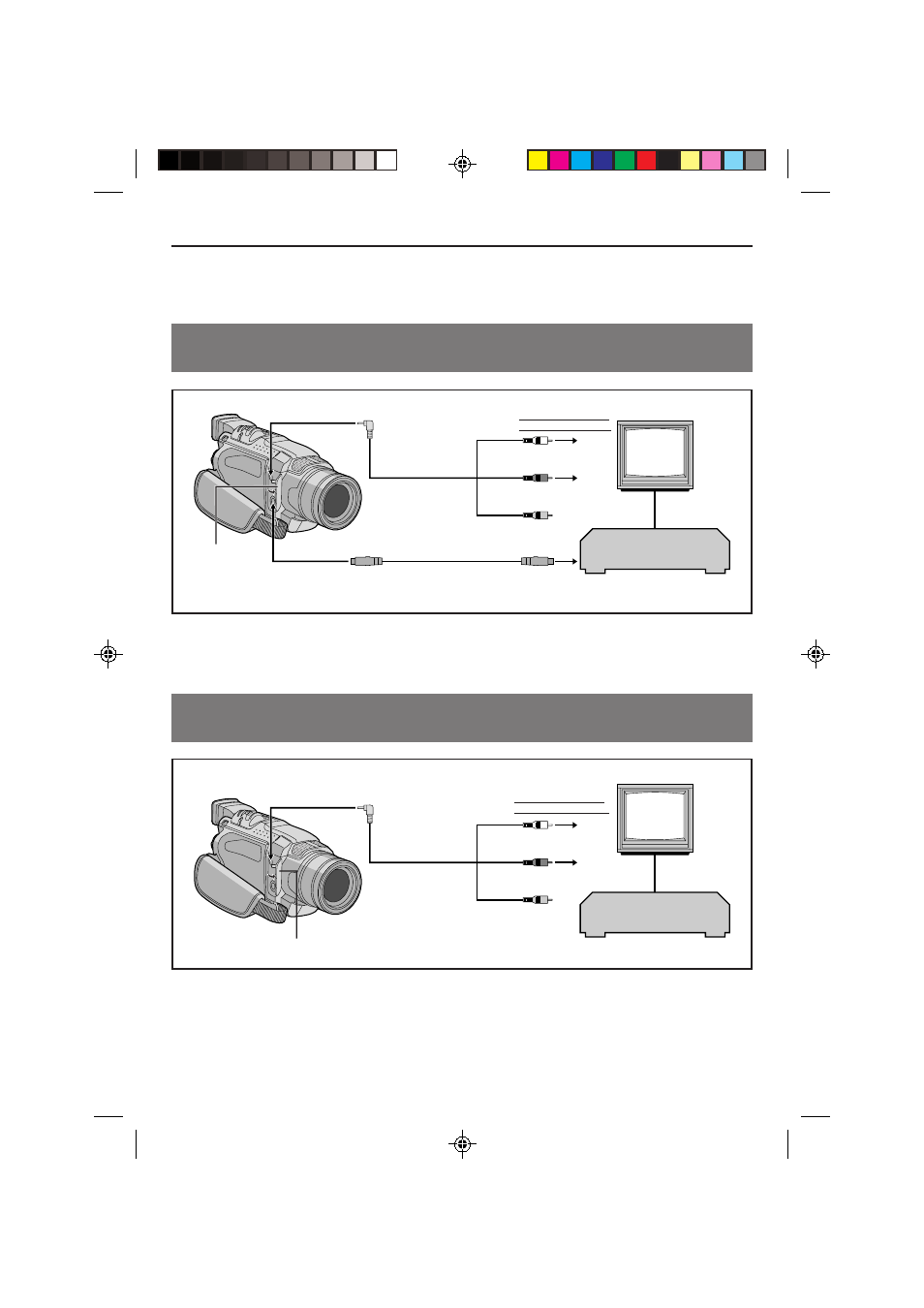

Разъемы
Имеется несколько основных типов подключений. При выполнении подключений также см. руководства
для вашего видеомагнитофона и телевизора.
A. Подключение к телевизору или видеомагнитофону, снабженному входными
разъемами S-VIDEO IN и A/V
К S-VIDEO
К AV
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
Белый к
AUDIO L IN**
Красный к
AUDIO R IN**
К S-VIDEO IN
К телевизору или
видеомагнитофону
Кабель S-Video
(не входит в
комплект)
Теле-
визор
Видеомагнитофон Крышка
разъема*
Желтый:
не подключен
* При подключении кабелей откройте эту крышку.
** Аудиокабель не нужен для просмотра только неподвижных изображений.
* При подключении кабелей откройте эту крышку.
** Аудиокабель не нужен для просмотра только неподвижных изображений.
Крышка разъема*
Кабель Audio/Video
[миништекер -
штекер RCA
(тюльпан)] (входит
в комплект)
K AV
Красный к
AUDIO R IN**
Теле-
визор
Видеомагнитофон
К телевизору или
видеомагнитофону
Белый к
AUDIO L IN**
Желтый на
VIDEO IN
B. Подключение к телевизору или видеомагнитофону, снабженному только
входными разъемами A/V
