BOCПPOИЗBEДEHИE
Видеоустройство,
снабженное входным
разъемом DV
Подключение к видеоаппаратуре,
снабженной разъемом DV
Подключив видеокамеру к цифровому принтеру GV-DT3
(не входит в комплект поставки видеокамеры), можно
распечатывать изображения или переносить
извлеченные изображения из цифрового принтера в
персональный компьютер. Также возможно копирование
записанных сцен с видеокамеры на другом
видеоустройстве, снабженном разъемом DV. Эта функция
называется цифровой перезаписью (
੬ стр. 53), она
позволяет переписывать изображение и звук
практически без искажений.
1
УБЕДИТЕСЬ В ТОМ, ЧТО ПИТАНИЕ
ВЫКЛЮЧЕНО
Проверьте, что выключены все видеоустройства.
2
ПОДКЛЮЧИТЕ ВИДЕОКАМЕРУ К ПРИНТЕРУ
ИЛИ К ВИДЕОУСТРОЙСТВУ, СНАБЖЕННОМУ
ВХОДНЫМ РАЗЪЕМОМ DV
Нажмите кнопку PUSH-OPEN и полностью откройте
ЖК монитор. Соедините видеокамеру с нужным вам
видеоустройством с помощью кабеля DV, как
показано на рисунке.
3
ПОДКЛЮЧИТЕ ПРИНТЕР К ПК (ЕСЛИ В
ЭТОМ ЕСТЬ НЕОБХОДИМОСТЬ)
Подключите соединительный кабель JLIP-PC (входит
в комплект поставки видеокамеры) к разъему для
подключения ПК принтера и к разъему ПК RS-232C
4
ВКЛЮЧИТЕ ПИТАНИЕ
Установите переключатель питания видеокамеры в
положение “
”, “ ” или “ ”, нажав при этом
расположенную на нем кнопку фиксатора, и включите
другие устройства.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника
питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (
੬
стр. 7).
● Для выполнения цифровой перезаписи GR-DVL9600 или
GR-DVL9500 могут подключаться одновременно только
к одному видеоустройству. GR-DVL9600 также может
использоваться в качестве записывающего устройства.
При выполнении перезаписи GR-DVL9500 должна
использоваться как воспроизводящее устройство.
Разъем DV видеокамеры GR-DVL9500 используется
только в качестве выхода.
● См. также соответствующие руководства для
подключенных устройств.
● Кабель DV должен быть снабжен фильтром с
сердечником.
● Дважды оберните шнур питания постоянного тока
вокруг фильтра с сердечником, находящегося на том
конце шнура, который подключен к видеокамере.

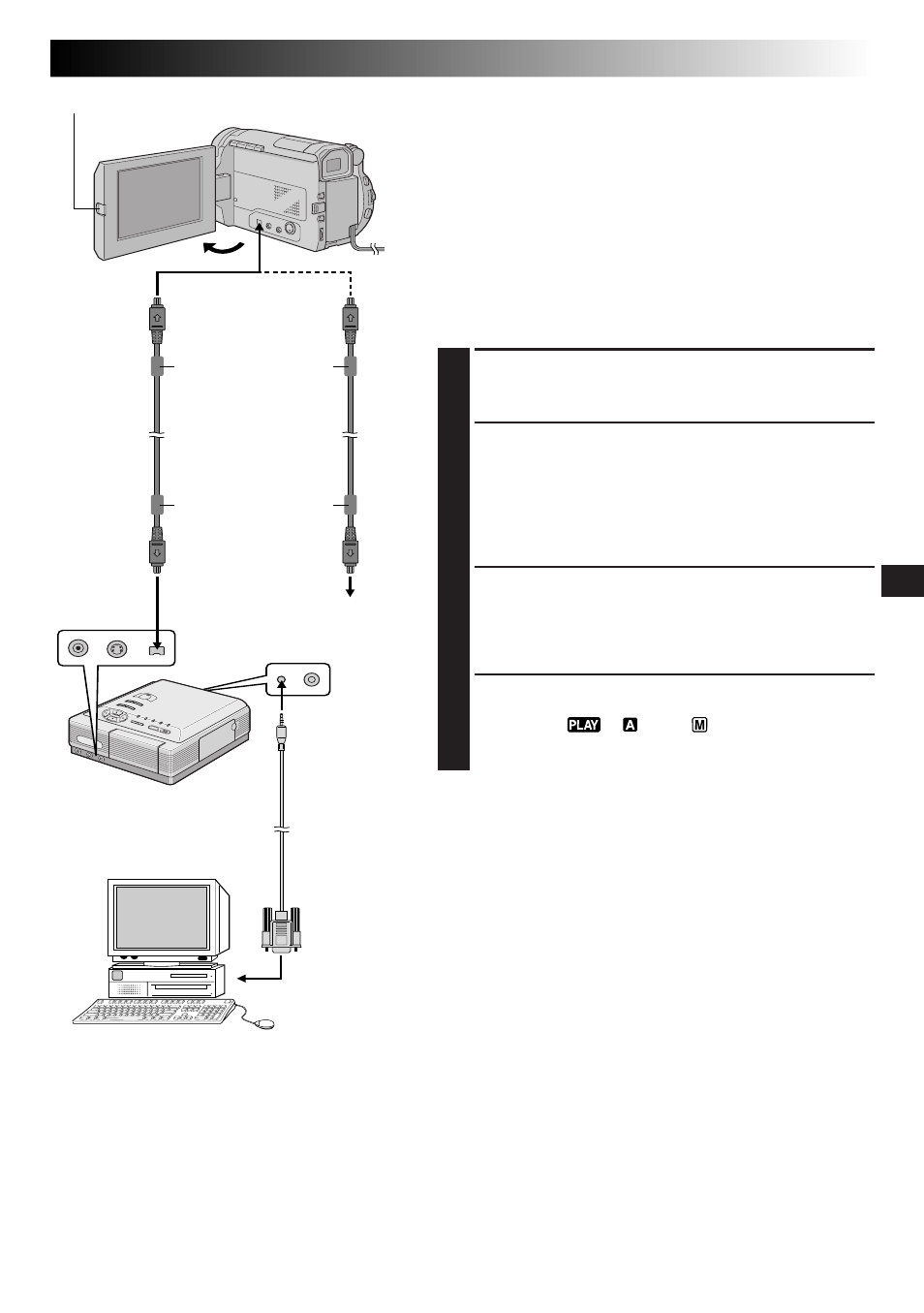

Цифровой принтер
Ко входному
разъему
DV IN
Персональный
компьютер (ПК)
Кнопка PUSH-OPEN
К RS-232C
К выходному разъему
DV OUT
К разъему DV
Соединительный
кабель JLIP-PC
(входит в
комплект
видеокамеры)
К разъему ПК
Фильтр с сердечником
Кабель DV
(входит в комплект
поставки GR-DVL9600,
для DVL9500
приобретается
отдельно)
Фильтр с сердечником
