48
РУ

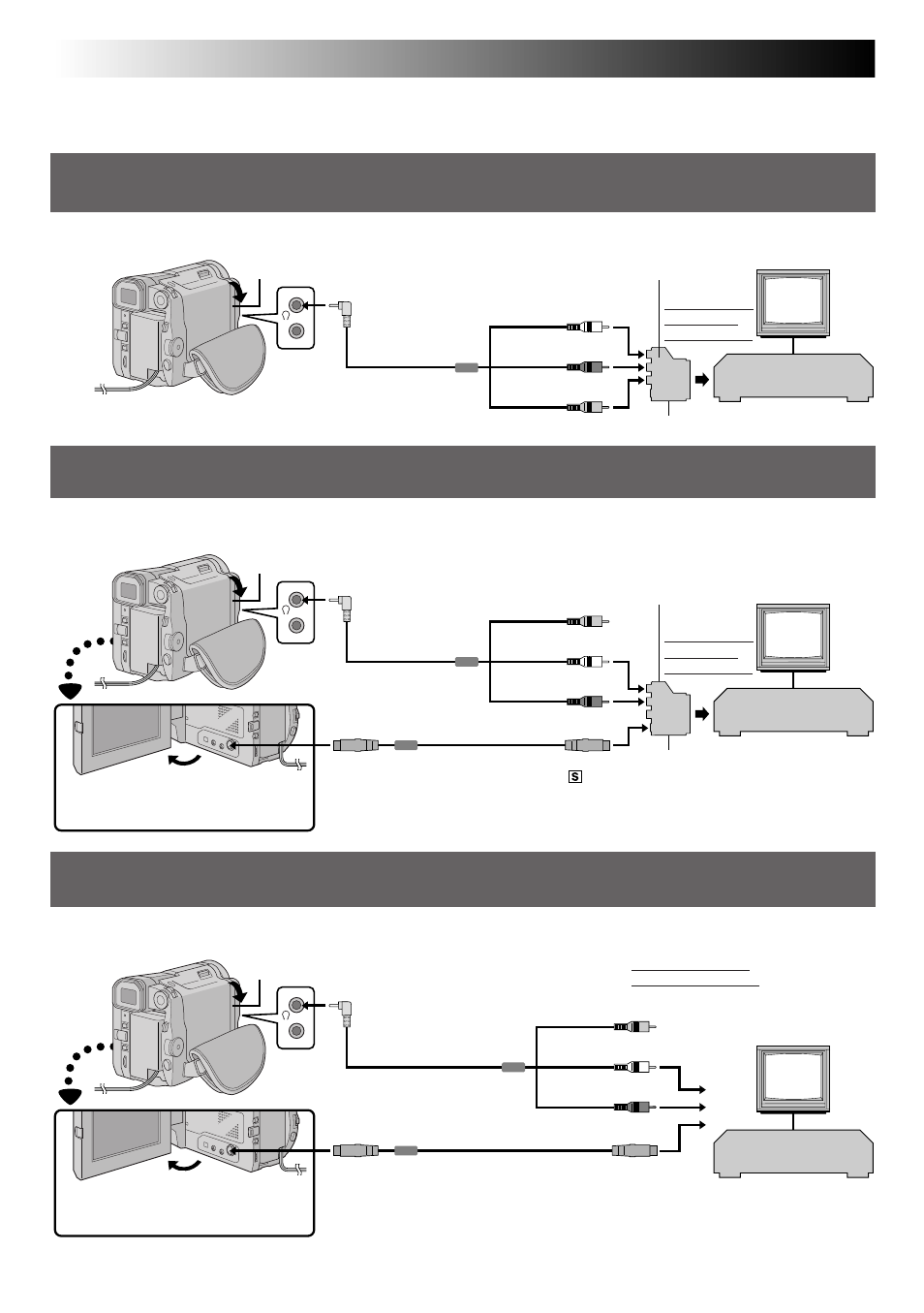

Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для
вашего видеомагнитофона и телевизора.
Крышка разъема*
Теле-
визор
Кабель A/V
(входит в комплект)
Желтый на VIDEO
Белый к AUDIO L
Красный к AUDIO R
Кабель A/V
(входит в комплект)
Желтый: не подключен
К выходу
S-VIDEO
OUT
Кабель S-Video
(входит в комплект)
Теле-
визор
Видеомагнитофон
Ко входу
-IN
Теле-
визор
Видеомагнитофон
К телевизору или
видеомагнитофону
*
При подключении кабелей откройте эту крышку.
К телевизору
или видео-
магнитофону
Установите на Y/C
Переходник кабеля
(входит в комплект)
К телевизору
или видео-
магнитофону
Установите на CVBS
Переходник кабеля
(входит в комплект)
Белый к AUDIO L
Красный к AUDIO R
Крышка разъема*
Белый на AUDIO L IN
Красный на AUDIO R IN
Кабель A/V
(входит в комплект)
Кабель S-Video
(входит в комплект)
К выходу
S-VIDEO
OUT
Крышка разъема*
Желтый на VIDEO IN
Ко входу
S-VIDEO IN
А. Подключение к телевизору или видеомагнитофону, снабженному разъемом SCART,
совместимым только с нормальным видеосигналом
Используйте входящий в комплект видеокамеры кабель Audio/Video (A/V).
В. Подключение к телевизору или видеомагнитофону, снабженному разъемом SCART,
совместимым с сигналом Y/C
Используйте входящий в комплект видеокамеры кабель Audio/Video (A/V) и кабель S-Video.
С. Подключение к телевизору или видеомагнитофону, снабженному входными разъемами
S-VIDEO IN и/или A/V (разъем типа RCA)
Используйте входящий в комплект видеокамеры кабель Audio/Video (A/V) и кабель S-Video.
Видеомагнитофон
←
( )
Когда кабель S-Video
не используется.
BOCПPOИЗBEДEHИE Ocнoвныe coeдинeния
к выходу AV OUT
к выходу AV OUT
к выходу AV OUT
При подключении кабеля S-Video
откройте ЖК монитор
При подключении кабеля S-Video
откройте ЖК монитор
