Страница 50
50
РУ
Подключение к персональному
компьютеру (ПК)
Данная видеокамера способна переносить
остановленные изображения в персональный компьютер
с помощью входящего в комплект видеокамеры
программного обеспечения, когда выполнены

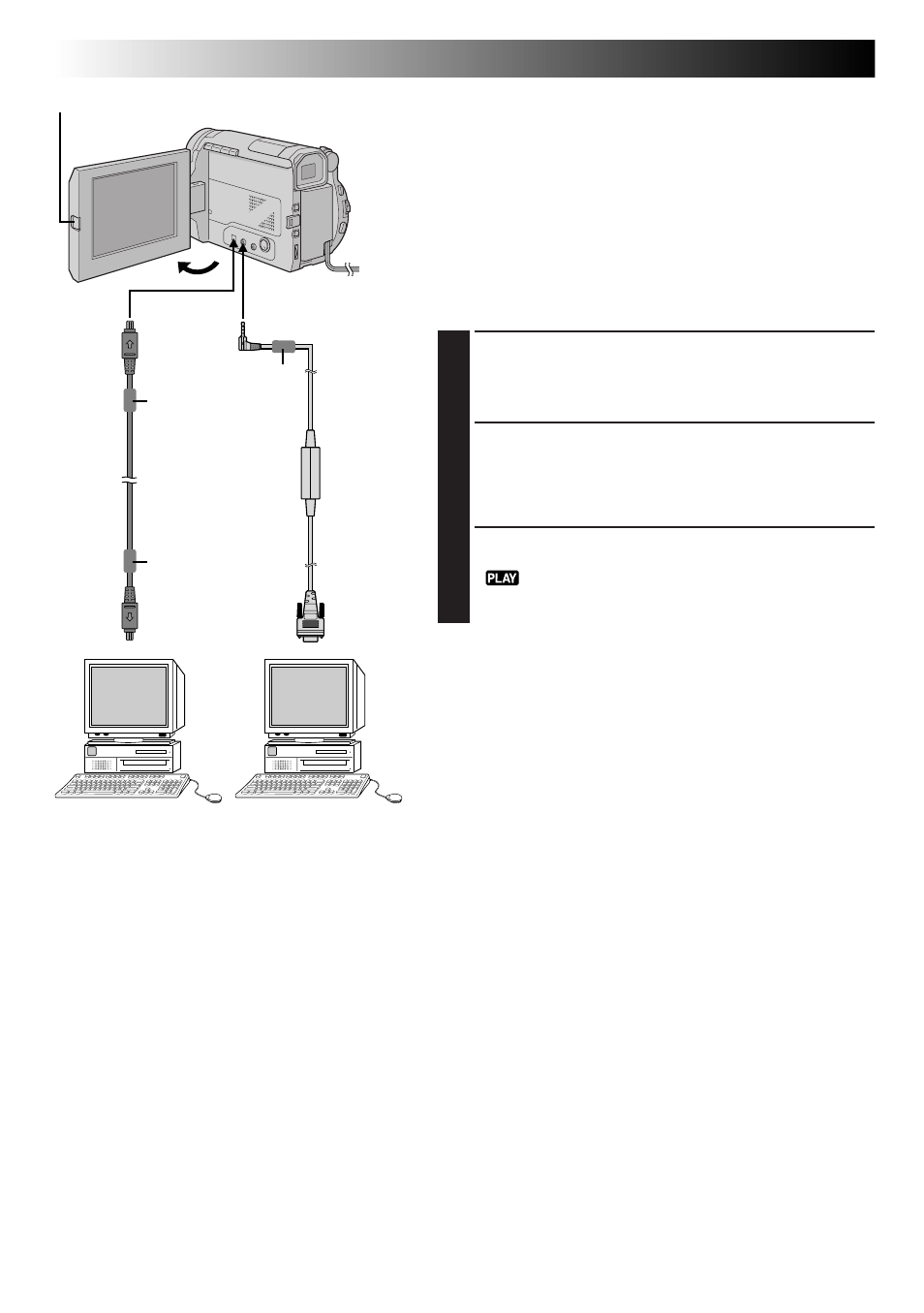

подключения, показанные на представленном ниже
рисунке. Можно также переносить в персональный
компьютер остановленные изображения с помощью
установленной в ПК платы извлечения изображения,
снабженной разъемом DV.
1
УБЕДИТЕСЬ В ТОМ, ЧТО ПИТАНИЕ
ВЫКЛЮЧЕНО
Проверьте, что выключено питание видеокамеры и
ПК.
2
ПОДКЛЮЧИТЕ ВИДЕОКАМЕРУ К ПК
Нажмите кнопку PUSH-OPEN и полностью откройте
ЖК монитор. Соедините видеокамеру с ПК с
помощью кабеля, подходящего к вашему ПК, как
показано на рисунке.
3
ВКЛЮЧИТЕ ПИТАНИЕ
Установите переключатель питания в положение
“
”, удерживая при этом в нажатом положении
расположенную на нем кнопку фиксатора, и включите
ПК.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника
питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (
੬
стр. 7).
● Запрещается одновременно подключать к
видеокамере соединительные кабели JLIP-PC и DV.
Подключайте только тот кабель, через которой вы
хотите соединить видеокамеру.
● Информация относительно даты/времени не может
передаваться в ПК.
● См. также руководства для поставляемого вместе с
видеокамерой программного обеспечения и платы
извлечения изображения, снабженной разъемом DV.
● Кабель DV должен быть снабжен фильтром с
сердечником. Фильтр с сердечником снижает помехи.
● Дважды оберните шнур питания постоянного тока
вокруг фильтра с сердечником, находящегося на том
конце шнура, который подключен к видеокамере.
К выходному разъем
JLIP (ЦИФРОВОЕ
ОСТАНОВЛЕННОЕ
ИЗОБРАЖЕНИЕ)
К RS-232C
Кабель DV
(входит в комплект
поставки GR-DVL9600,
для DVL9500
приобретается
отдельно)
К разъему DV
Персональный
компьютер с платой
извлечения
изображения,
снабженной
разъемом DV
К выходному
разъему DV
OUT
Персональный
компьютер (ПК)
Фильтр с сердечником
Кнопка PUSH-OPEN
Соединительный
кабель JLIP-PC
(входит в
комплект
видеокамеры)
Фильтр с сердечником
Фильтр с сердечником
ВОСПРОИЗВЕДЕНИЕ Подключения для опытного оператора
