- 7
Для правильного добавления
умягчающей жидкости нужно установить
жесткость воды в месте эксплуатации.
См. главу "Настройки".

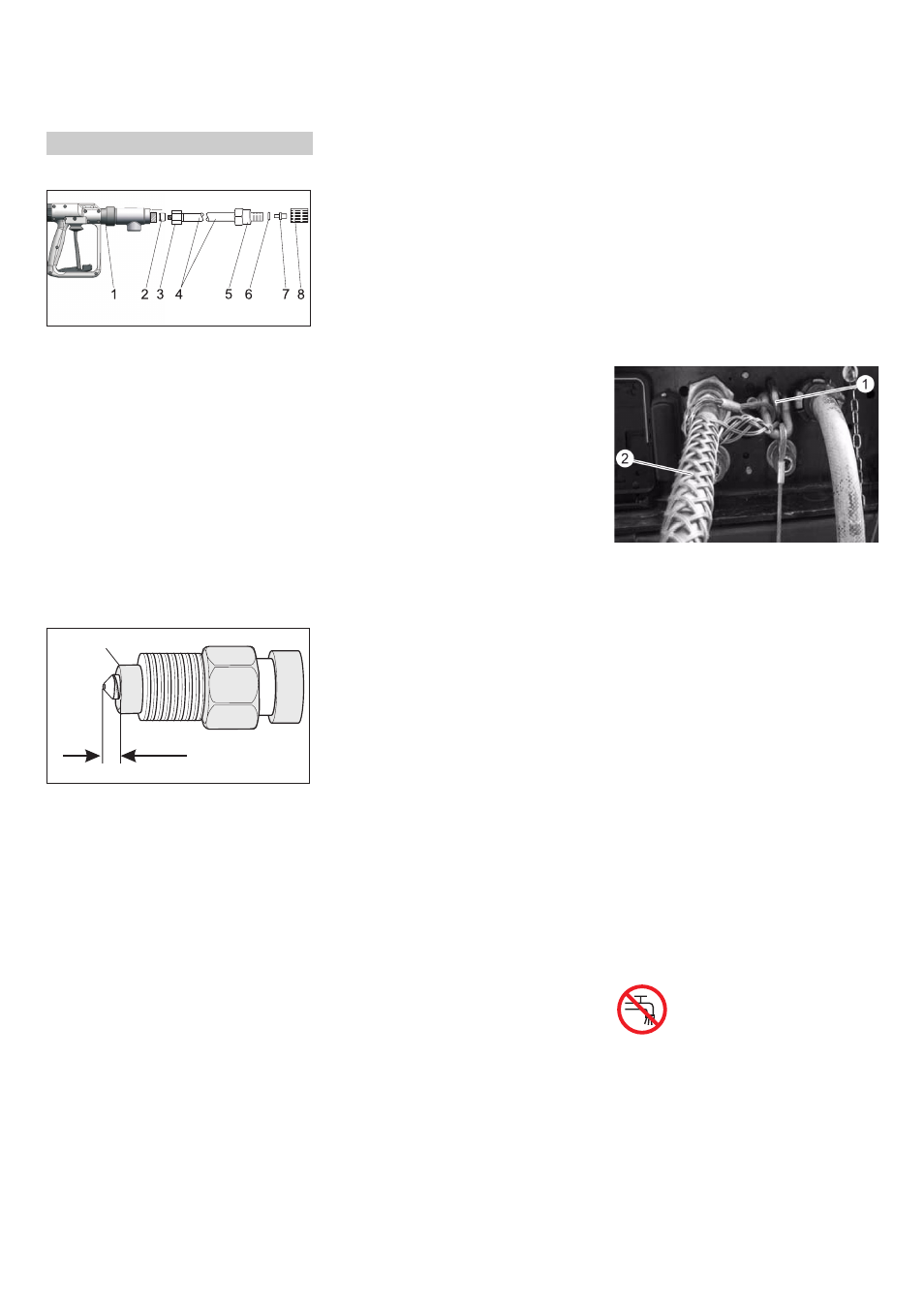

1 Ручной пистолет-распылитель
2 Упорное кольцо
3 Нажимной винт
4 Струйная трубка
5 Держатель форсунок
6 Уплотнительное кольцо
7 Форсунка высокого давления
8 Накидная гайка
Î
Удалить защитные колпачки на
струйной трубке.
Î Смазать резьбу со стороны пистолета
консистентной смазкой для винтовых
соединений из высококачественной
стали (6.280-180.0)
Î Навинтить упорное кольцо на
струйную трубку.
Î Конус уплотнения струйной трубки
должен выступать приблизительно
на 1-1,5 шага резьбы (В) за упорное
кольцо (А).
Î Для установки интервала упорное
кольцо (А) повернуть вручную (левая
резьба).
Î Вставить струйную трубку до упора в
пистолет.
Î Завинтить струйную трубку
затягиванием натяжного винта
(крутящий момент около 100 Нм).
Эта операция проводится лишь после
удаления воздуха, см. "Удаление
воздуха из системы высокого давления".
Î
Смазать резьбу со стороны форсунки
консистентной смазкой для винтовых
соединений из высококачественной
стали (6.280-180.0)
Î Держатель форсунки смазать
консистентной смазкой (6.280-180.0)
и привинтить к струйной трубке
(левая резьба).
Î Высоконапорную форсунку с
уплотнительным кольцом вставить в
держатель.
Î Смазать накидную гайку
консистентной смазкой (6.280-180.0),
навинтить и прочно затянуть.
ƽ
Опасность
Опасность травмирования
вследствие негерметичностей или
водяной струи, вышедшей в местах
протечки
– Шланги, трубопроводы и
распылительные установки
должны находиться в безупречном
состоянии и монтироваться по
правилам.
– Ежедневно контролировать шланг
высокого давления.
– Использовать только
оригинальные шланги высокого
давления, которые разрешены для
соответствующего диапазона
давления и температуры.
– Избегать контакта с химикалиями.
– Не использовать больше согнутые
шланги.
– Не использовать более шланги
высокого давления с поврежденной
или ржавой резьбой.
– Если снаружи видна канавка для
провода, шланг высокого давления
больше не использовать.
– Не укладывать шланг высокого
давления на острые края.
– Укладывать шланг так, чтобы его
нельзя было переехать.
– Шланг, который подвергался
переездам, сгибаниям, ударам, не
использовать более, даже если не
видно никаких повреждений.
– Шланг высокого давления
разворачивать полностью, без
перекрывания.
– Шланги высокого давления стареют.
Даже в случае надлежащего
состояния заменить шланг высокого
давления через 6 лет..
– Шланги высокого давления,
находившиеся более 2 лет на
хранении, использовать больше
нельзя.
– Хранить шланг высокого давления
таким образом, чтобы он не
подвергался механическим
нагрузкам. Хранить в прохладном,
сухом, непыльном помещении.
– Шланг высокого давления
укладывать, не растягивая,
поскольку при эксплуатации он
может измениться по длине.
– После работы со шланга высокого
давления сбросить давление,
отсоединить его, почистить,
слить воду, скрутить и правильно
положить на хранение.
Î Защитные колпачки
высоконапорного присоединения
ручного распылителя отвинтить и
снять со шланга высокого давления.
Î Резьбу почистить и смазать
консистентной смазкой (6.280-180.0).
Î Проверить шланг высокого давления
на безупречность состояния (нет ли
повреждений). Использовать только
безупречные шланги.
Î Привинтить шланг высокого
давления к ручному пистолету-
распылителю (накидная гайка
M24x1,5).
Î Отвинтить защитный колпачок от
выхода высокого давления
устройства.
Î Резьбу почистить и смазать
консистентной смазкой (6.280-180.0).
Î Привинтить шланг высокого
давления к высоконапорному
присоединению (накидная гайка
M24x1,5).
1 Крепление шлангового рукава
2 Шланогвый рукав
Î
Повесить шланговый рукав на
крепление для него.
Î Отмотать монтажный провод с
разматывателя на длину шланга.
Следить за тем, чтобы монтажный
провод не лежал под шлангом
высокого давления, поскольку шланг
при работе может тереться об
монтажный провод и этим вызвать
обрыв провода.
Î Снять защитный колпачок или
защитное приспособление от мороза
со стороны подсоединения устройства.
Î Короткий конец кабеля
разматывателя связать с розеткой.
Î Защитные колпачки вставить друг в
друга, чтобы не загрязнять из
внутреннюю сторону.
Î Монтажный провод присоединить со
стороны пистолета, а защитные
колпачки вставить друг в друга.
Согласно действующим
предписаниям устройство
запрещается эксплуатировать
без системного разделителя в
трубопроводе с питьевой водой.
Следует использовать
соответствующий системный
сепаратор фирмы Kдrcher или
альтернативный системный сепаратор,
соответствующий EN 12729 тип BA.
Указание
Для беспрепятственной эксплуатации
установки требуется вода,
обладающая качествами питьевой,
под давлением между 0,15 и 0,6 МПа
(от 1,5 до 6 бар).
Регулирование жесткости воды
Ввод в эксплуатацию
Присоединение рубки к пистолету
Присоединение форсунки
B
A
Присоединение шланга высокого
давления к пистолету и устройству
Присоединение монтажного провода
Присоединение подвода воды
9 RU
