Karcher HDS 13-80 De Tr1 - Инструкция (Страница 13)

- 11

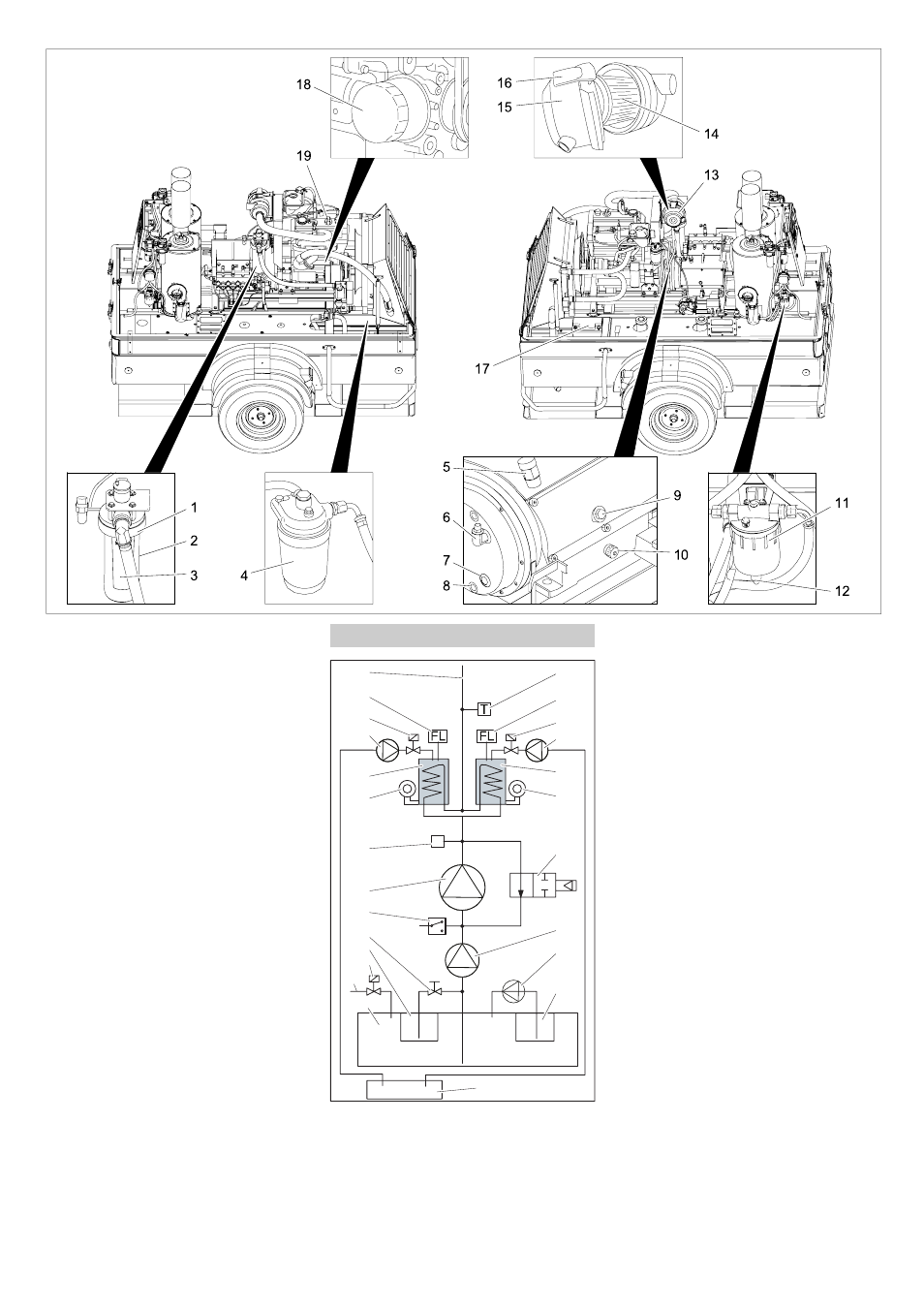

1 фильтр для очистки воды
2 Чашка фильтра
3 Фильтровальная вставка
4 Топливный фильтр
5 Вентиляция передачи насоса
6 Вентиляционный пропеллер
промежуточной передачи
7 Масломерное стекло промежуточной
передачи
8 Резьбовая пробка маслосливного
отверстия промежуточной передачи
9 Указатель уровня масла передачи
насоса
10 Резьбовая пробка маслосливного
отверстия передачи насоса
11 Фильтр жидкого топлива
12 Пробка слива воды
13 Воздушный фильтр
14 Сменный элемент воздушного
фильтра
15 Крышка
16 Зажимная скоба
17 Аккумулятор
18 Масляный фильтр двигателя
19 Наливное отверстие для моторного
масла
1 Выход высокого давления
2 Контроль пламени (фотоэлемент)
3 Магнитный клапан системы подачи
топлива
4 Топливный насос
5 горелку,
6 Сопло горелки
7 Датчик давления
8 Насос высокого давления
9 Манометрический выключатель
давления подкачки воды
10 Шаровой кран, антифриз/бак для
воды
11 Бак для антифриза
12 Магнитный клапан линии подачи
воды
13 Подача воды
14 Резервуар для воды
15 Бак для жидкого топлива
16 Бак смягчителя
17 Дозирующий насос для умягчителя
18 Насос предварительного давления
19 Поднятие всасывающего клапана
для безнапорной циркуляции воды
20 Датчик температуры
Поточная схема
