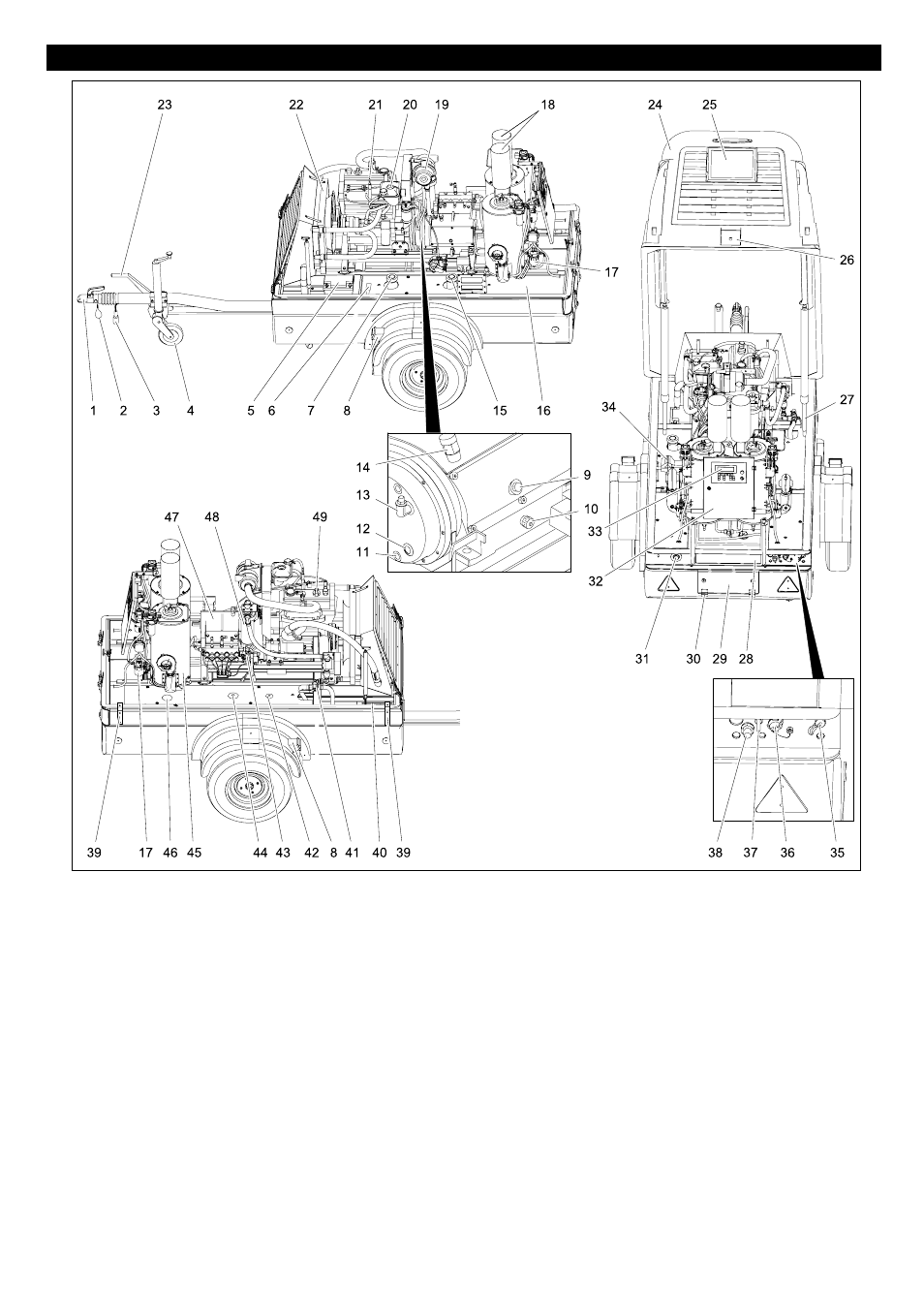

1 Дышло прицепа
2 Вытяжной трос
3 Штеккерное соединение для
освещения автомобиля
4 Упорное колесо
5 Аккумулятор
6 Главный выключатель аккумулятора
7 Наливная горловина бака с
дизельным топливом
8 Подкладной клин
9 Указатель уровня масла передачи
насоса
10 Крышка, маслосливное отверстие
передачи насоса
11 Резьбовая пробка маслосливного
отверстия промежуточной передачи
12 Масломерное стекло промежуточной
передачи
13 Вентиляционный пропеллер
промежуточной передачи
14 Концевая передача вентиляции
15 Наливная горловина бака для
жидкого топлива
16 Кожух
17 Фильтр жидкого топлива
18 Отверстие для отработанных газов
горелки
19 Воздушный фильтр
20 Компенсационный бачок для
охлаждающей жидкости двигателя
21 Указатель уровня масла двигателя
22 Радиатор
23 Стояночный тормоз
24 Крышка прибора
25 Дверь пульта управления
26 Блокировка крышки прибора
27 Предохранительная подпорка
крышки устройства
28 Обозначения
29 Отделение
30 Шарнир, ящик для принадлежностей
31 Кнопка аварийного выключения
32 Коробка скоростей
33 Панель управления
34 Тиски
35 Штепсельная розетка, монтажный
провод
36 Подача воды
37 Крепление для шлангового рукава
38 Выход высокого давления
39 Подъемное ушко (Опция)
40 Сливной кран бака для воды
41 Шаровой кран, антифриз/бак для
воды
42 бачок для антифриза
43 Манометр напорного насоса
44 Отверстие для технического
обслуживания бака для воды
45 горелку,
46 Бак смягчителя
47 Насос высокого давления
48 фильтр для очистки воды
49 Наливное отверстие для моторного
масла
Элементы прибора
