Инструкция по эксплуатации Karcher HD 7-250 De Tr1
Страница 7
-

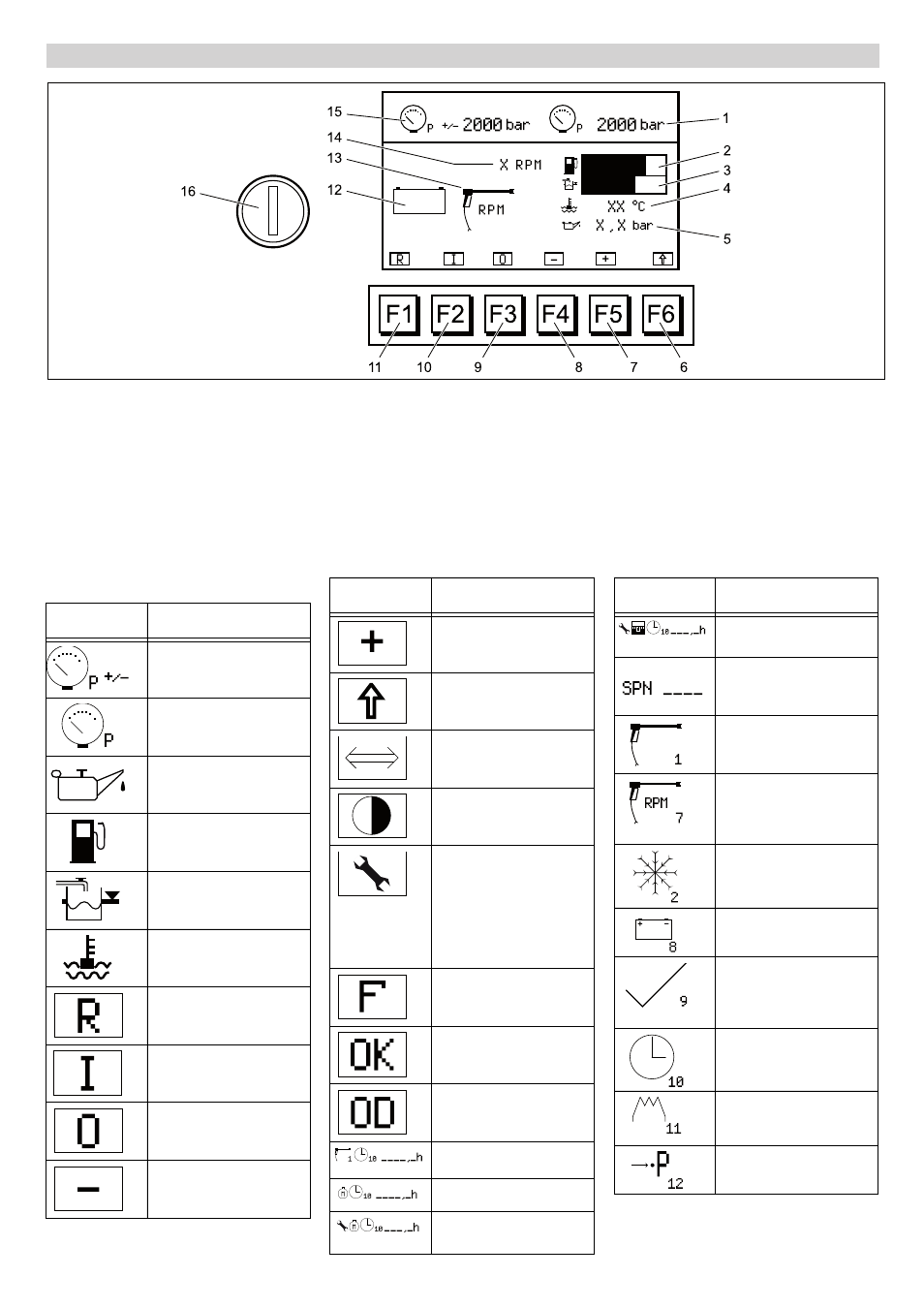

5
1 Индикация фактической величины
давления
2 Индикационная планка уровня топ-
лива
3 Индикационная планка уровня воды
в баке
4 Индикация температуры охлаждаю-
щей воды
5 Индикация давления масла
6 Кнопка F6, меню предварительной
настройки
7 Кнопка F5, увеличение заданного
значения
8 Кнопка F4, уменьшение заданного
значения
9 Кнопка F3 "Motor AUS" (выключить
двигатель)
10 Кнопка F2 "Motor EIN" (включить дви-
гатель)
11 Кнопка F1, кнопка сброса (подтверж-
дение неисправности)
12 Индикация состояния устройства
13 Индикация работы
14 Индикация фактического значения
числа оборотов
15 Индикация заданной величины дав-
ления
16 Пусковой замок
Описание условных обозначений инди-
кации неисправностей изложено в главе
„Неисправности“.
Дисплей и пульт управления
+
-
8
7
Символы на дисплее
Условное
обозначение
Значение
Заданная величина
давления
Фактическая величина
давления
Давление моторного
масла
Уровень топлива
Уровень воды в баке
Температура охлажда-
ющей воды
Сброс
Включить двигатель
Выключить двигатель
Уменьшение заданного
значения
Увеличение заданного
значения
Меню предварительной
настройки
Изменение значения
Регулировка яркости и
контрастности
Информационные ин-
дикаторы для обслужи-
вающего персонала
(входы/выходы, счетчик
рабочих часов и време-
ни работы в высокона-
порном режиме)
Список сбоев
Подтверждение
Указание направления
выходов
Время работы в высоко-
напорном режиме
Часы работы двигателя
Время интервала об-
служивания двигателя
Условное
обозначение
Значение
Время интервала об-
служивания насоса
Код ошибки двигателя
Режим работы с писто-
летом
Режим работы с писто-
летом при поддержке
постоянной частоты
вращения
Защита от мороза во
время промывки
Контроль зарядки
Индикация "OK" ("Уп-
равляющее напряже
ние включено" или
"Двигатель работает")
Индикация времени
ожидания
Предварительный про-
грев (удерживать 3 се-
кунды)
Достижение заданной
величины давления
Условное
обозначение
Значение
7
RU
