1 Компрессор
2 Модуль маслоохладителя
3 Модуль воздухоохладителя
4 Центробежный сепаратор
5 2/2-ходовой магнитный клапан, двух-
тактный
6 Отвод конденсата, обратная подача
в бак для воды
7 Клапан-ограничитель давления
8 Звукопоглотитель
9 Обратный клапан
10 Регулирующий клапан давления
11 Шаровой кран
12 Предохранительный клапан
13 Напорный резервуар
14 Фильтр для сжатого воздуха
15 Манометрический выключатель
16 2/2-ходовой перепускной клапан низ-
кого давления
17 5/2-ходовой клапан
18 3/2-ходовой клапан
19 Разрывное предохранительное уст-
ройство
20 Датчик высокого давления
21 Высоконапорный насос
22 Двигатель внутреннего сгорания
23 Манометр начального давления
24 Насос предварительного давления
25 Шаровой кран
26 Резервуар для воды
27 Бак с антифризом
28 2/2-ходовой магнитный клапан
29 Выход высокого давления
30 Внешний воздух
31 Быстроразъемное соединение
32 Водяной фильтр
33 Щуп для проверки уровня заполнения

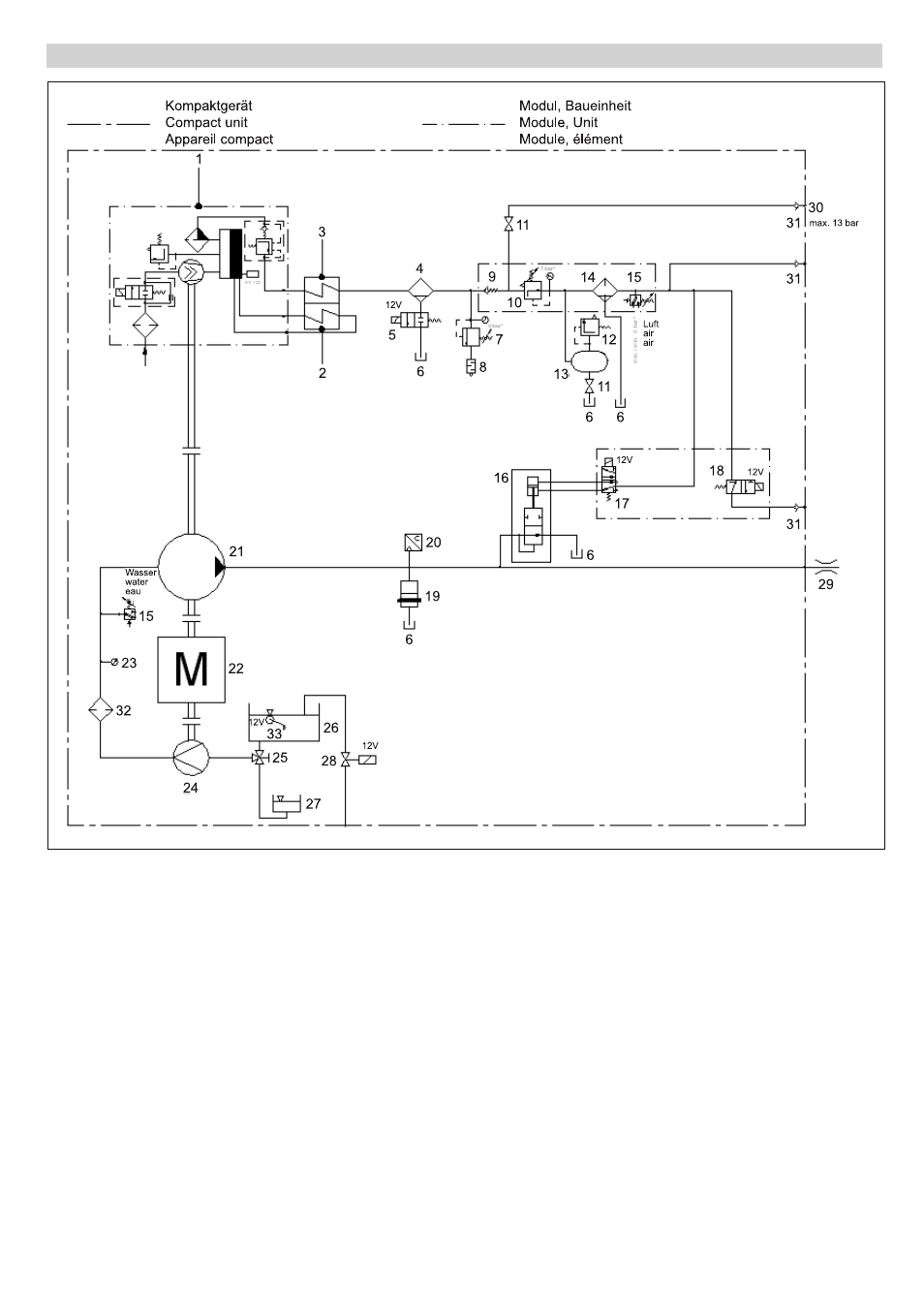

Поточная схема
