1 Дышло прицепа
2 Вытяжной трос
3 Штеккерное соединение для освещения
автомобиля
4 Упорное колесо
5 Аккумулятор
6 Главный выключатель аккумулятора
7 Подкладной клин
8 Указатель уровня масла передачи насоса
9 Крышка, маслосливное отверстие переда-
чи насоса
10 Резьбовая пробка маслосливного отверс-
тия промежуточной передачи
11 Масломерное стекло промежуточной пе-
редачи
12 Вентиляционный пропеллер промежуточ-
ной передачи
13 Концевая передача вентиляции
14 Наливная горловина бака с дизельным
топливом
15 Компрессор
16 Кожух
17 Пневматический клапан
18 Воздушный фильтр
19 Компенсационный бачок для охлаждаю-
щей жидкости двигателя
20 Радиатор
21 Стояночный тормоз
22 Крышка прибора
23 Дверь пульта управления
24 Блокировка крышки прибора
25 Предохранительная подпорка крышки уст-
ройства
26 Обозначения
27 Отделение
28 Шарнир, ящик для принадлежностей
29 Кнопка аварийного выключения
30 Коробка скоростей
31 Панель управления
32 Тиски
33 Штепсельная розетка, монтажный провод
34 Подключение внешнего источника возду-
ха (подача)
35 Подача воды
36 Правосторонний штуцер для подвода сжа-
того воздуха. Предназначен для подклю-
чения пневматического инструмента
37 Крепление для шлангового рукава
38 Левосторонний штуцер для подвода сжа-
того воздуха. Предназначен для подклю-
чения пневматического инструмента
39 Выход высокого давления
40 Подъемное ушко (Опция)
41 Сливной кран бака для воды (в устройс-
тве)
42 Шаровой кран, антифриз/бак для воды
43 Главное стопорное приспособление
44 бачок для антифриза
45 Распределительный клапан
46 Гловка насоса
47 Отверстие для технического обслужива-
ния бака для воды
48 Датчик давления (высокое давление)
49 Пневматический блок (центробежный се-
паратор)
50 Манометр для сжатого воздуха
51 Насос высокого давления
52 фильтр для очистки воды
53 Наливное отверстие для моторного масла

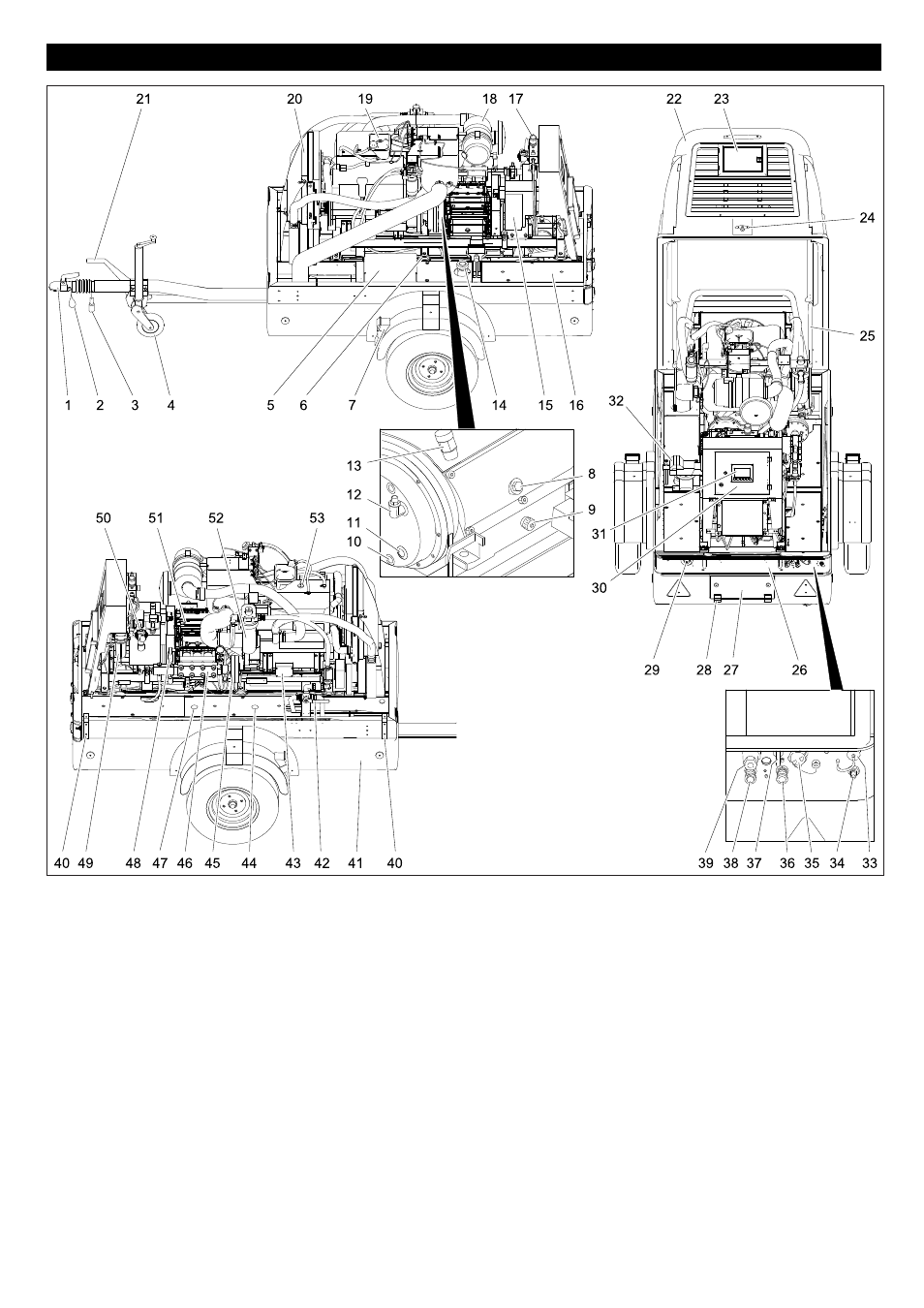

Элементы прибора
