Руccкий 5.906-587.0 Rev. 00 (05/14)
29
ОСТОРОЖНО
–
При замыкании зажимного кольца
уплотнительное кольцо буртика не должно
образовывать петель. Чтобы облегчить
замыкание, стяжной болт на шарнире при
необходимости может быть откручен.
–
Для предохранения от непредвиденного
расцепления соединения (например, при вибрации)
и повышения герметичности стяжной болт
потом нужно затянуть.
–
Для соединений, выдерживающих удар давления
взрыва до 3 бар, требуется момент затяжки
болта 10 Нм.
Указание
Рекомендуется, зажимное кольцо предварительно
полностью разобрать. Но можно также монтировать
зажимное кольцо, аналогичное QUICK CONNECT©,
полностью ослабляя только один болт.

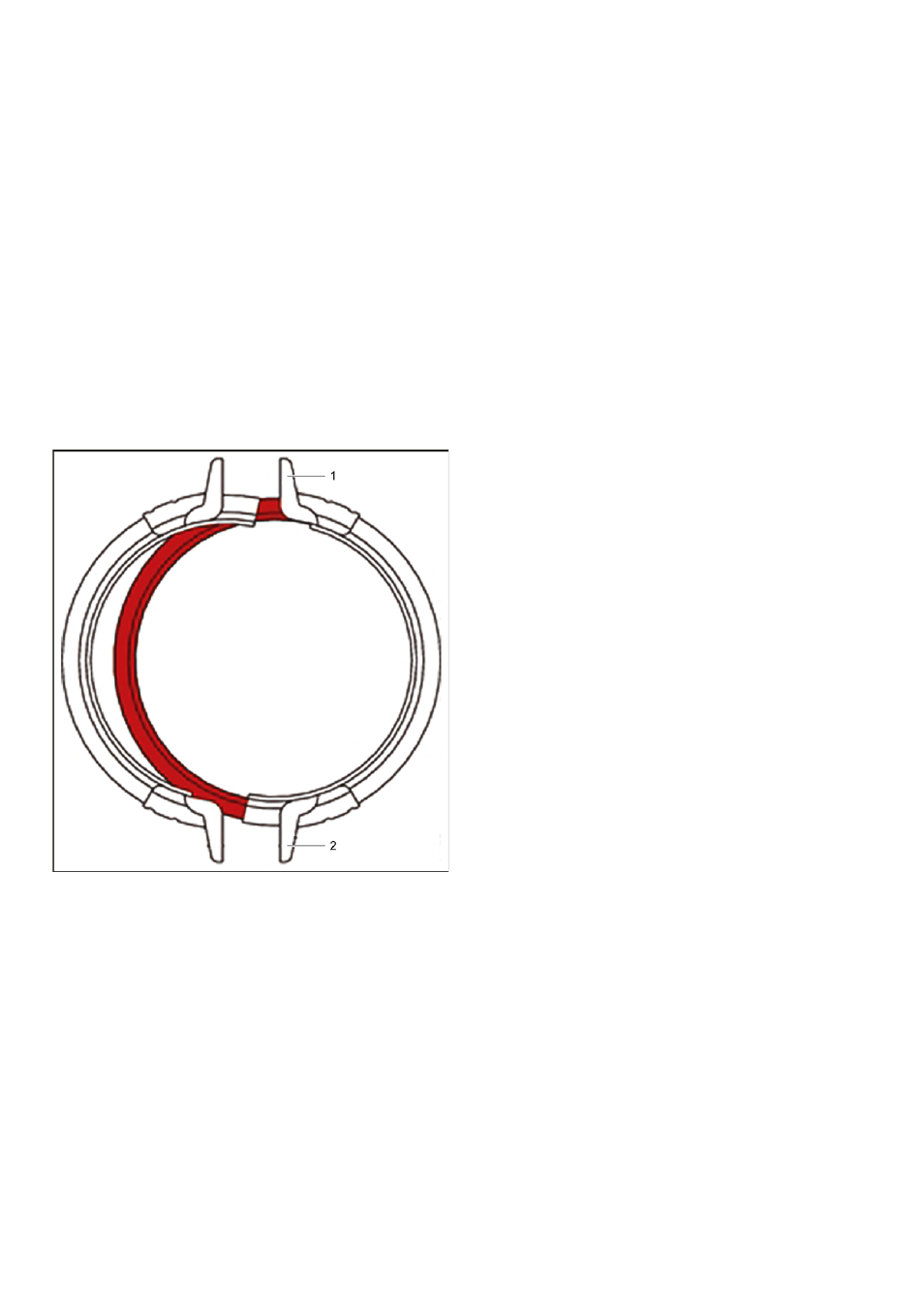

Зажимное кольцо из двух частей
1 Зажимный башмак выступающий
2 Зажимный башмак отведен назад
Прижать вторую половинку зажимного кольца на
отбортованных краях.
Вставить болты и по очереди равномерно затянуть
на каждой стороне.
ОСТОРОЖНО
–
Уплотнительное кольцо буртика при этом не
должно образовывать петель.
–
Для соединений, выдерживающих удар давления
взрыва до 3 бар, требуется момент затяжки
болта 25 Нм.
–
Для всех указанных зажимных колец требуется
шестигранный винтоверт с раствором 6 мм.
