Шаг 4
Расчет потерь давления на участках трубопровода:
Шаг 5

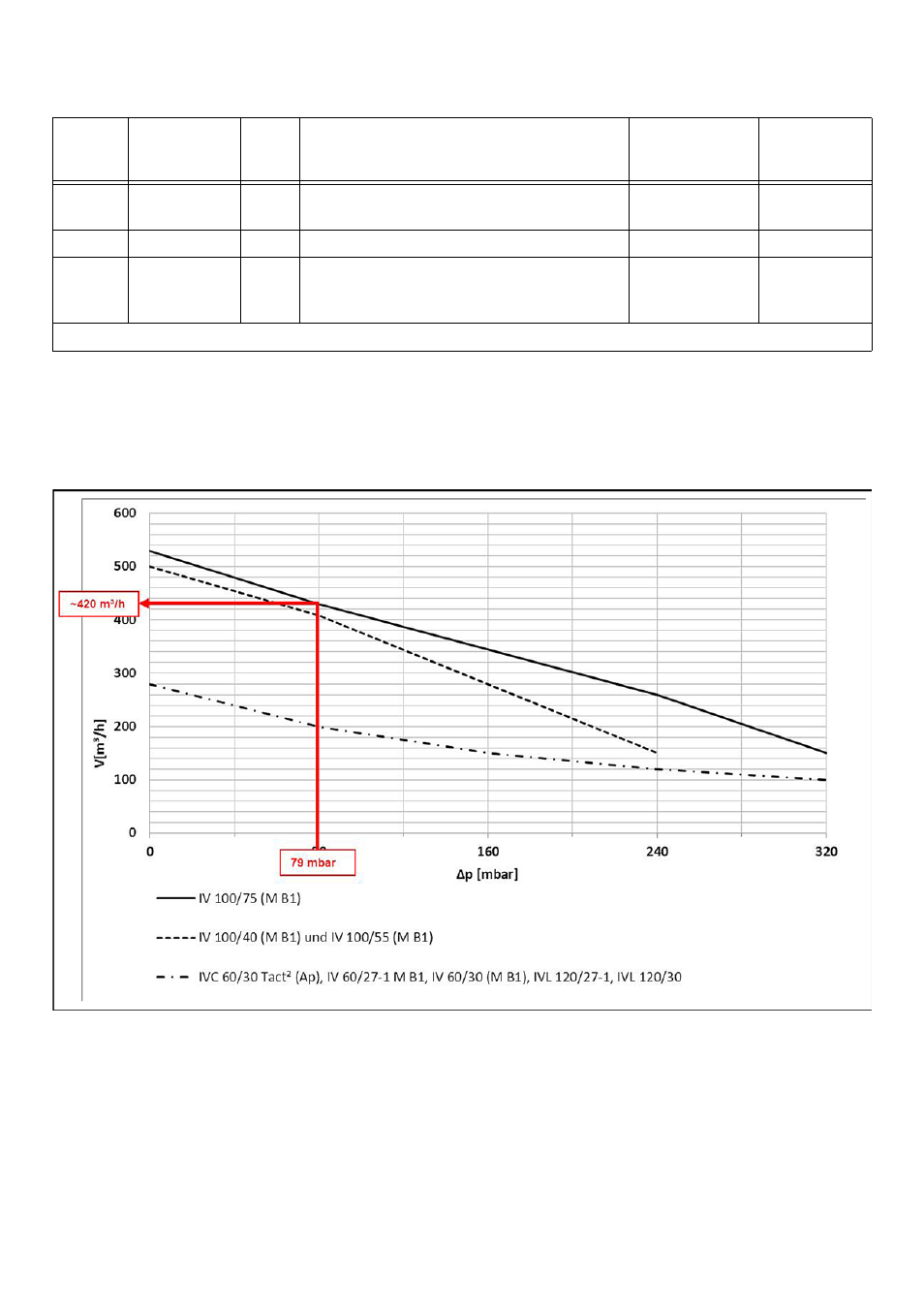

Сравнение с характеристической кривой.
Пример:
При величине потерь давления 79 мбар в модели IV
100/75 остается объемный поток прибл. 420 м³/ч.
Участок
трубоп
ровода
Всасывающ
ий шланг
Длин
а
Элемент конструкции
Скорость
протекания
Потеря
давления
1
DN 80
25 м
3x Y-тройник
2x колено 90°
30,39 м/с 46,13
мбар
2
DN 60
5 м
27,02 м/с 7,30
мбар
3
DN 51
5 м
1x элемент конструкции, определяемый
пользователем
(всасывающий шланг)
38,90 м/с 15,00
мбар
68,43 мбар + 15% надбавка на устойчивость = прибл. 79 мбар
