Инструкция по эксплуатации Karcher IVC 60-30 Tact
Страница 27
Руccкий 5.906-587.0 Rev. 00 (05/14)
27

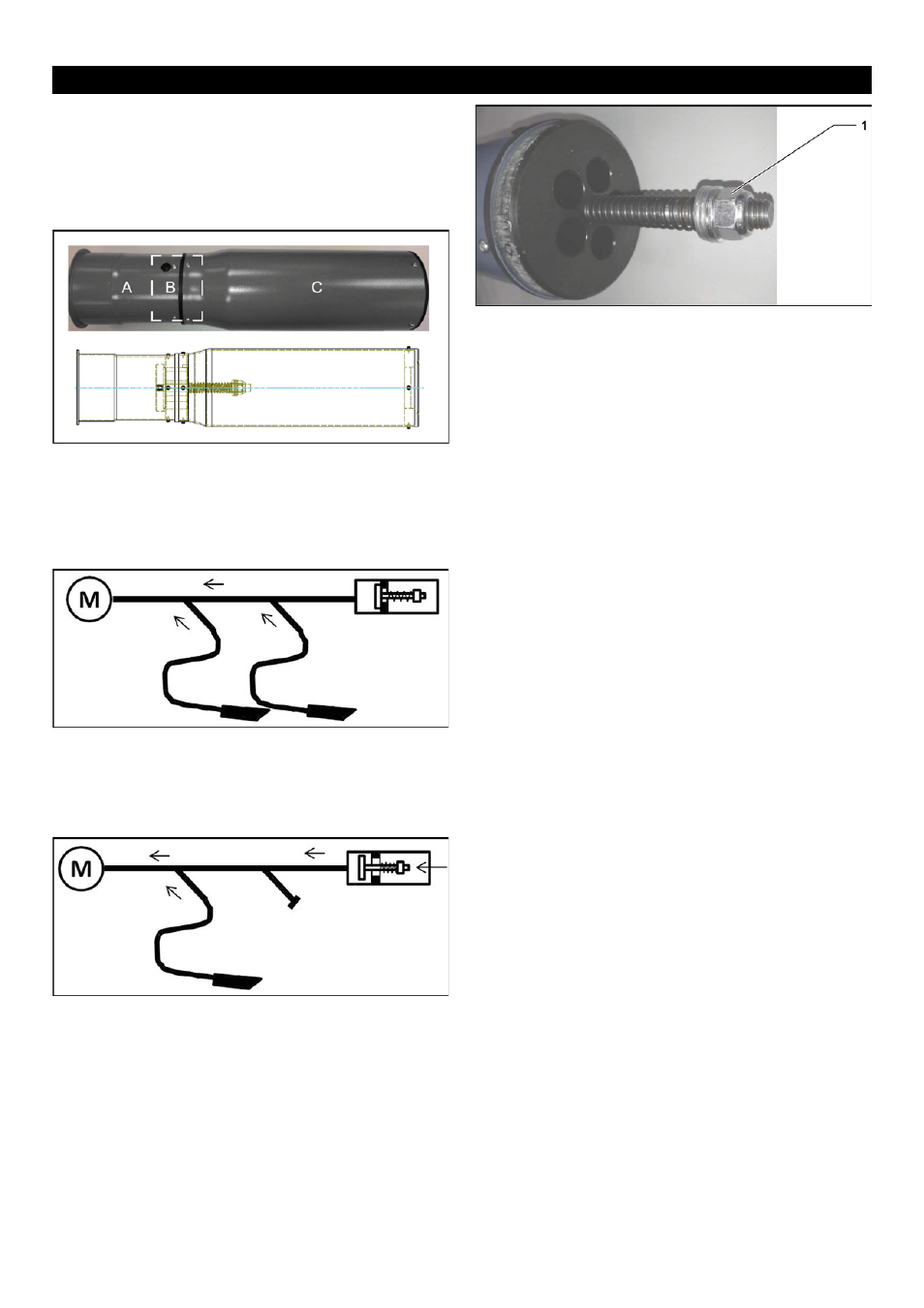

Указание
Клапан побочного воздуха или байпасный клапан
является клапаном, который открывается при
определенным образом отрегулированном
пониженном давлении, чтобы иметь возможность
всасывать постоянный объем воздуха.
A Всасывающая труба
B Клапан побочного воздуха / байпасный клапан
C Звукопоглотитель
Производительность всасывания прибл. 250 м³/ч
на приемный пункт
Всасывающее устройство, производительность, к
примеру, 500 м³/ч
Клапан побочного воздуха закрыт
Производительность всасывания прибл. 250 м³/ч
Всасывающее устройство, производительность, к
примеру, 500 м³/ч
Клапан побочного воздуха открыт
прибл. 250 м³/ч через клапан побочного воздуха. Тем
самым гарантируется, что скорость потока во
всасывающем шланге остается приблизительно такой
же, как при всасывании на двух всасывающих пунктах.
1 Стопорная гайка
Регулирование осуществляется посредством
стопорной гайки. Клапан должен быть отрегулирован
таким образом, чтобы при всех параллельно
работающих всасывающих пунктах он еще не
открывался.
13 Применение и регулирование клапана побочного воздуха
