РУ
15 ВОСПРОИЗВЕДЕНИЕ КАССЕТЫ
Разъемы
1
Проверьте, что все компоненты аппаратуры выключены.
2

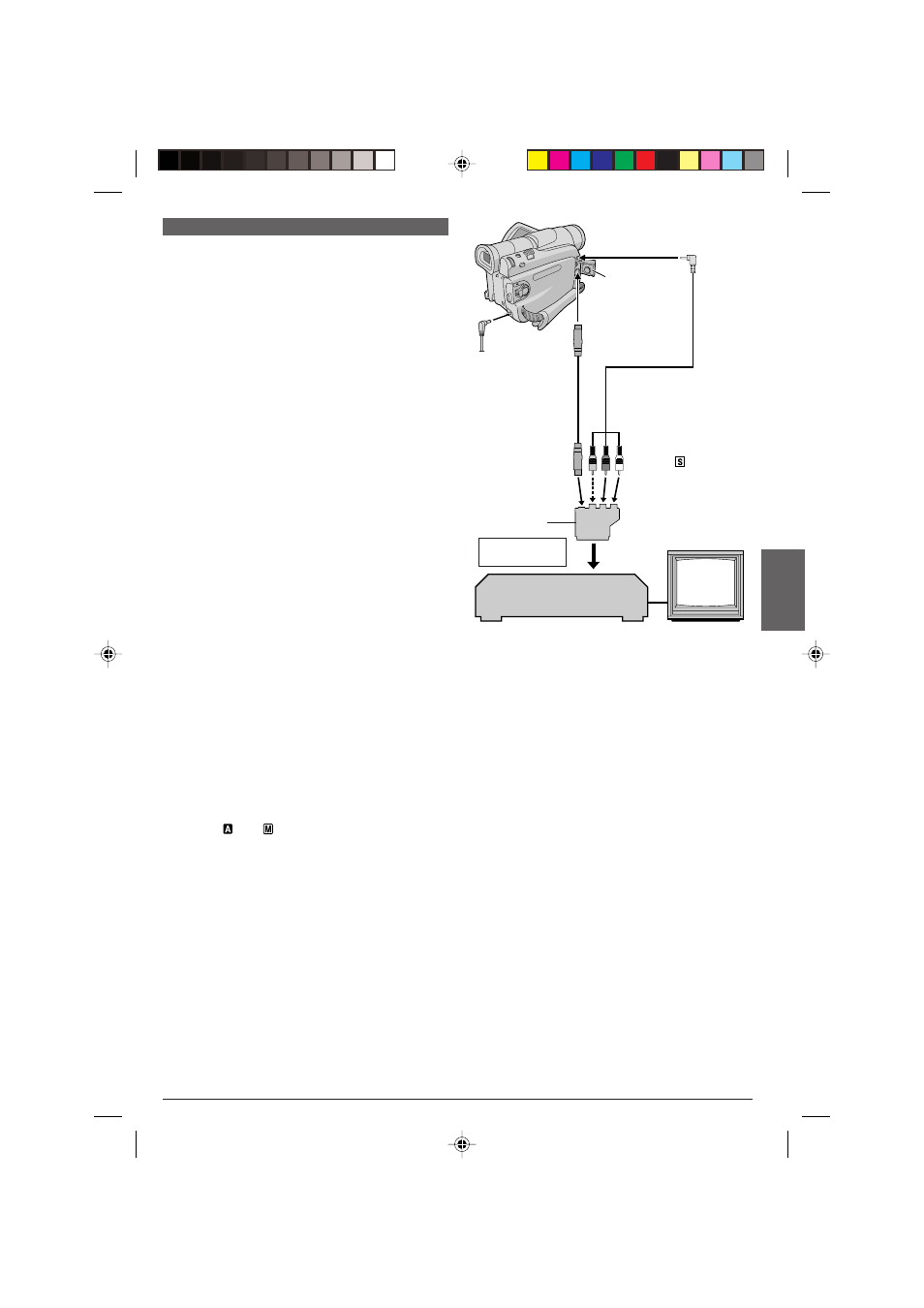

Подключите видеокамеру к телевизору или
видеомагнитофону, как показано на рисунке.
Если подключается видеомагнитофон . . . перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.
3
Подключите выход видеомагнитофона ко входу телевизора,
как это описано в руководстве по эксплуатации вашего
видеомагнитофона.
4
Включите видеокамеру, видеомагнитофон и телевизор.
5
Установите в видеомагнитофоне режим входа AUX
(ДОПОЛНИТЕЛЬНЫЙ), и установите в телевизоре режим VIDEO.
Для выбора того, будет или не будет воспроизводиться
следующая информация на экране подключенного
телевизора . . .
• Дата/Время
...... в экран меню (
੬
стр. 23, 25) выберите для пункта “DATE/
TIME” (“ДАТА/ВРЕМЯ”) “AUTO” (“АВТОМАТИЧЕСКИЙ”),
“ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).
Или нажмите на DISPLAY
k на пульте дистанционного
управления (прилагается) чтобы включить/выключить
индикацию даты.
• Временной код
...... в экран меню (
੬
стр. 24, 25) выберите для пункта “TIME
CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.
• Индикации помимо даты/времени и кода времени.
...... установите указатель “ON SCREEN” (“Экран”) в положение
“LCD”, “LCD/TV” или “OFF” в меню экрана (
੬
стр. 23, 25).
ПРИМЕЧАНИЯ:
● Рекомендуется использовать Сетевой Адаптер в качестве
источника питания, вместо аккумуляторной батареи (
੬
стр. 7).
● Установите переключатель видеовыходов на адаптере кабеля в
следующие положения:
Y/C : При подключении к телевизору или видеомагнитофону,
на которые могут подаваться сигналы Y/C, и к которым
может подключаться кабель S-Video.
CVBS : При подключении к телевизору или видеомагнитофону,
на который нельзя подавать сигналы Y/C и при
использовании кабеля Audio/Video.
● Для контролирования изображения и звука с видеокамеры, без
установки кассеты, установите Переключатель Питания y в
положение “ ” или “ ”, после чего установите Ваш телевизор в
надлежащий режим входа.
● Проверьте, что уровень громкости в телевизоре установлен на
минимум, чтобы избежать очень громкого звука при включении
видеокамеры.
● Если ваш телевизор или акустические системы не имеют
специального экрана, не устанавливайте акустические системы
рядом с телевизоре, так как это приведет к помехам на
воспроизводимом видеокамерой изображении.
● Eсли на дисплее нет изображения и звук из телевизора не
слышен, установите “S/AV INPUT” на “OFF” в Экране Меню (только
модель GR-D50/D30,
੬
стр. 24).
● Когда кабель Audio/Video подсоединен к разъему AV, звук через
громкоговоритель не воспроизводится.
К AV *
Крышка разъема*
К S-VIDEO ) Кабель Audio/Video
(входит в комплект)
Кабель S-Video
(не входит в комплект)
Если ваш телевизор имеет
разъем SCART, используйте
входящий в комплект
переходник кабеля.
Переключатель
видеовыходов
“Y/C”/“CVBS”
К разъемам AUDIO**,
VIDEO*** и
-IN
Теле-
визор
Видеомагнитофон
* При подключении кабелей откройте эту крышку.
** Аудиокабель не нужен для просмотра только неподвижных
изображений.
***Подсоедините, если кабель S-Video не используется.
К телевизору или
видеомагнитофону
