JVC GR-SX41 - Инструкция (Страница 5)

PУ
5

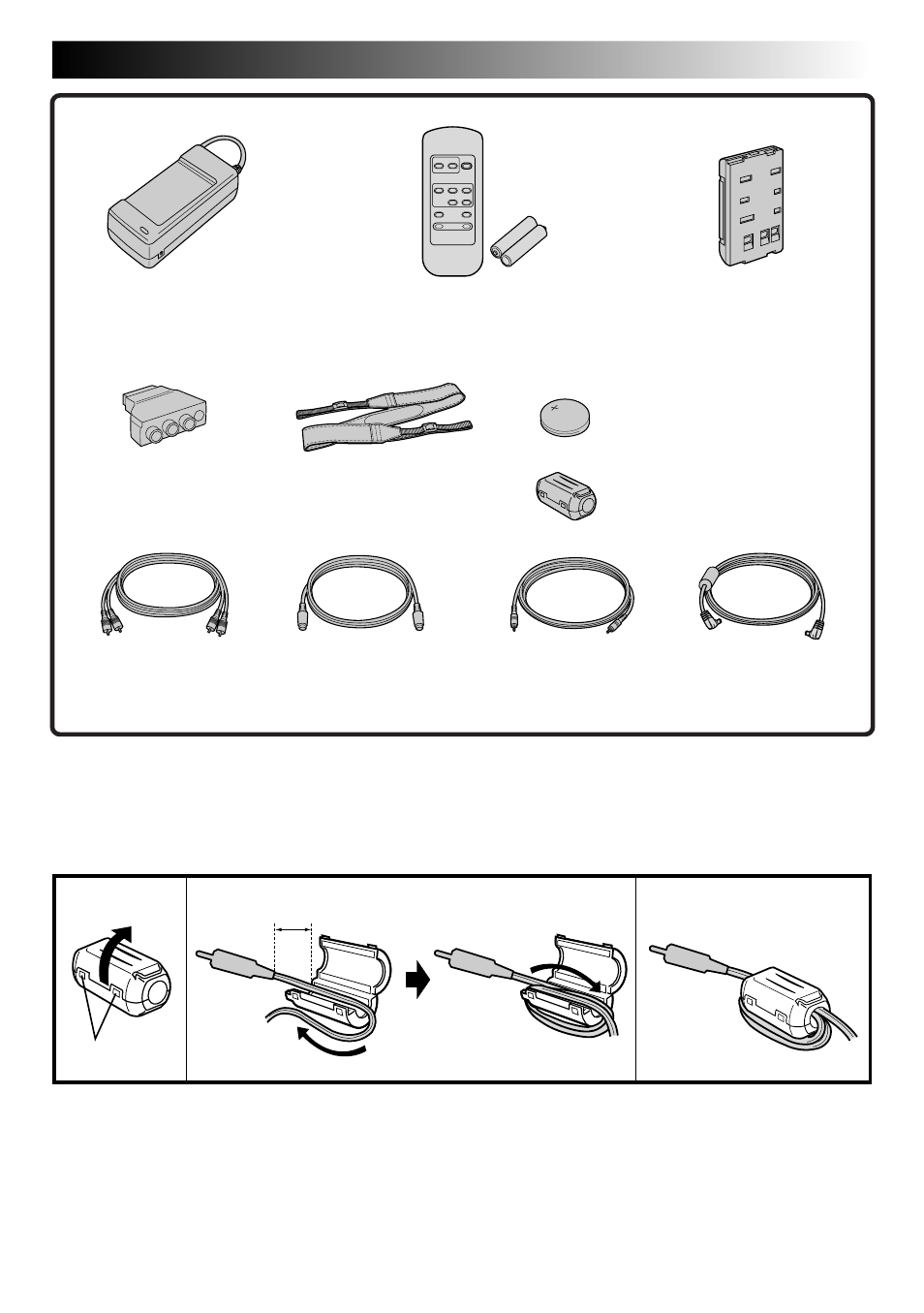

ВХОДЯЩИЕ В КОМПЛЕКТ ВИДЕОКАМЕРЫ ПРИНАДЛЕЖНОСТИ
• Сетевой адаптер/
зарядное устройство
АА-V16EG
• Пульт дистанционного
управления (ПДУ) RM-V715U
(только GR-SXM46/SX41)
• Плечевой
ремень
• Кабель для
монтажа
• Литиевая батарейка
CR2025
(для часов)
• Аккумуляторная
батарея BN-V11U
• Переходник для
кабеля
(только GR-SXM46/
SXM26/SX41/SX21)
• Кабель АУДИО/
ВИДЕО (A/V)
• Шнур питания
постоянного тока
(только GR-SXM46/SX41)
• Кабель S-VIDEO
(только GR-SXM46/
SXM26/SX41/SX21)
1 2 3
Как подсоединить фильтр с сердечником
Подсоедините входящий в комплект поставки фильтр с сердечником ко входящему в
комплект поставки кабелю Аудио/Видео. Фильтр с сердечником уменьшает помехи.
1.
Освободите
фиксаторы на
обоих концах
фильтра с
сердечником.
• Фильтр с сердечником
(для входящего в
комплект поставки кабеля
АУДИО/ВИДЕО (A/V))
2.
Пропустите кабель через фильтр с сердечником
так, чтобы между штекером кабеля и фильтром с
сердечником оставался промежуток, равный
приблизительно 5 см. Намотайте кабель вокруг
фильтра с сердечником, как показано на рисунке.
• Кабель должен быть намотан без слабины.
ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не повредить
кабель.
3.
Закройте фильтр с
сердечником, при этом
должен быть слышен
щелчок.
Подсоедините к
видеокамере тот конец
кабеля, на котором
установлен фильтр с
сердечником.
5 см
Фиксатор
