22
Pyccкий
Подключения

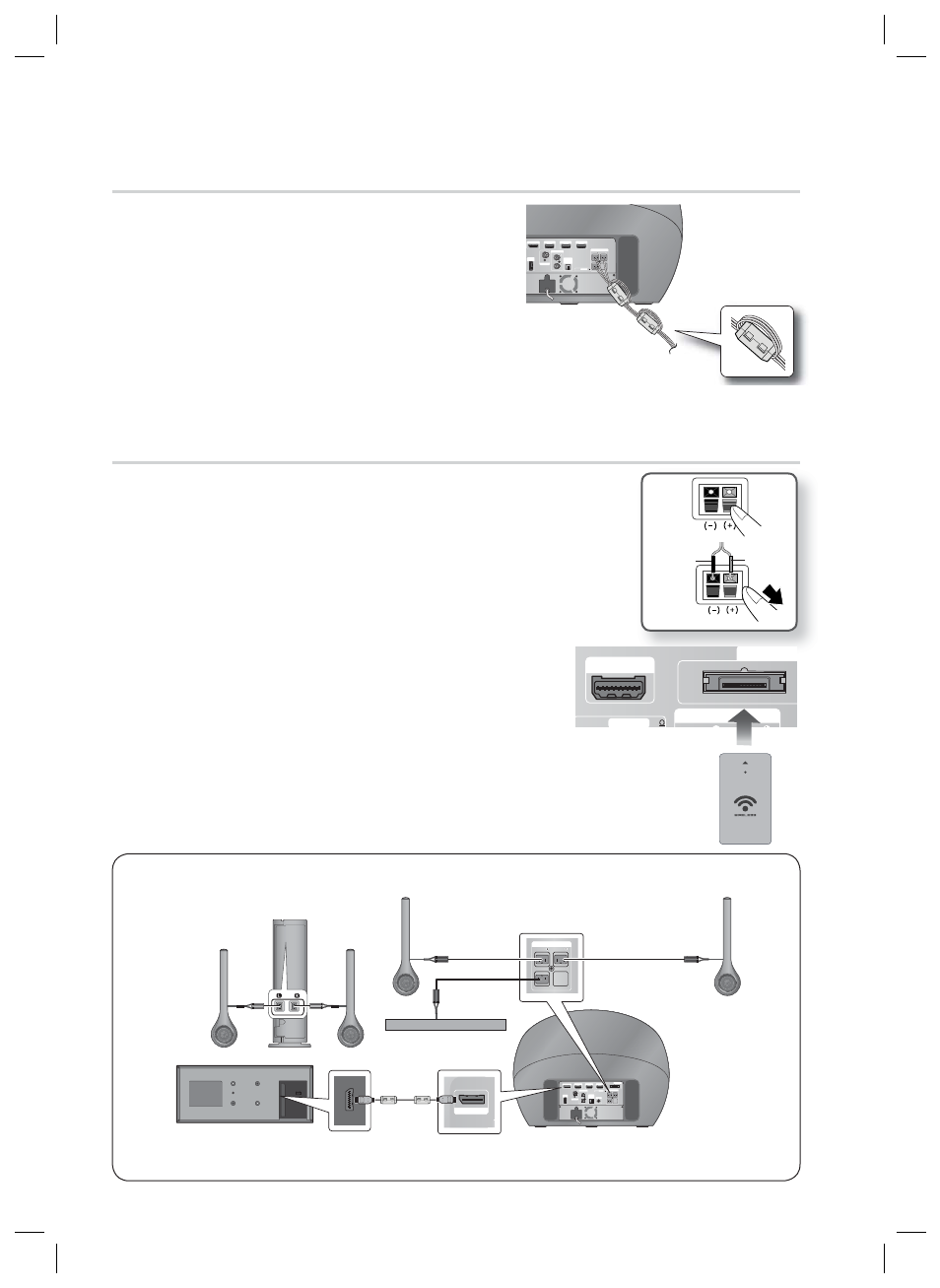

Подключение громкоговорителей
Нажмите вниз фиксатор разъемов на задней панели
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Когда устройство выключено, вставьте плату TX в разъем платы TX
(WIRELESS) на задней панели устройства.
Вставьте плату TX в соответствующий разъем, держа ее наклейкой
"WIRELESS" вверх.
Плата TX обеспечивает связь между устройством и модулем
беспроводного приемника.
Подключите левый и правый боковые громкоговорители к модулю
беспроводного приемника.
Подсоедините кабель питания модуля беспроводного
приемника к сетевой розетке.
Включите устройство. Устройство и модуль беспроводного
приемника будут обмениваться данными друг с другом, и вы
услышите звук из боковых громкоговорителей.
1.
2.
3.
4.
•
•
5.
6.
7.
Черный
Красный
HDMI IN 2
SPEAKERS OUT
FRONT
FRONT
WIRELESS
SPEAKER IMPEDANCE : 3
Плата TX
SYSTEM CABLE
ONLY FOR
UPDATE
DIGITAL
AUDIO IN
(OPTICAL)
HDMI OUT
HDMI IN 1
HDMI IN 2
FM ANT
AUX IN
SPEAKERS OUT
FRONT
FRONT
CENTER
WIRELESS
ASC IN
SPEAKER IMPEDANCE : 3
DC 12V
SYSTEM
CABLE
LAN
SYSTEM CABLE
SPEAKERS OUT
FRONT
FRONT
CENTER
Фронтальный
громкоговоритель (П)
Сабвуфер
Центральный
громкоговоритель
Модуль беспроводного приемника
Боковой
громкого-
воритель (Л)
Это устройство необходимо подключать только с помощью SWA-5000.
Боковой
громкого-
воритель (П)
Фронтальный
громкоговоритель (Л)
Подсоединение тороидального ферритового сердечника к кабелю питания сабвуфера
Подсоединение тороидального ферритового
сердечника к кабелю питания сабвуфера позволит
предотвратить возникновение радиочастотных
помех, создаваемых радиосигналами.
Для открытия нажмите на фиксирующий щиток
тороидального ферритового сердечника.
Сделайте на кабелях громкоговорителей одну петлю.
Подсоедините тороидальный ферритовый
сердечник к кабелям громкоговорителей сабвуфера,
как показано на рисунке, и нажмите до щелчка.
Установите еще один ферромагнитный сердечник рядом с первым, следуя шагам с 1 по 3.
Установите ферромагнитный сердечник как можно ближе к сабвуферу.
1.
2.
3.
•
•
SYSTEM CABLE
FM ANT
AUX IN
DIGITAL
AUDIO IN
(OPTICAL)
ONLY FOR
UPDATE
HDMI OUT
HDMI IN 1
HDMI IN 2
SPEAKERS OUT
FRONT
FRONT
CENTER
SPEAKER IMPEDANCE : 3
