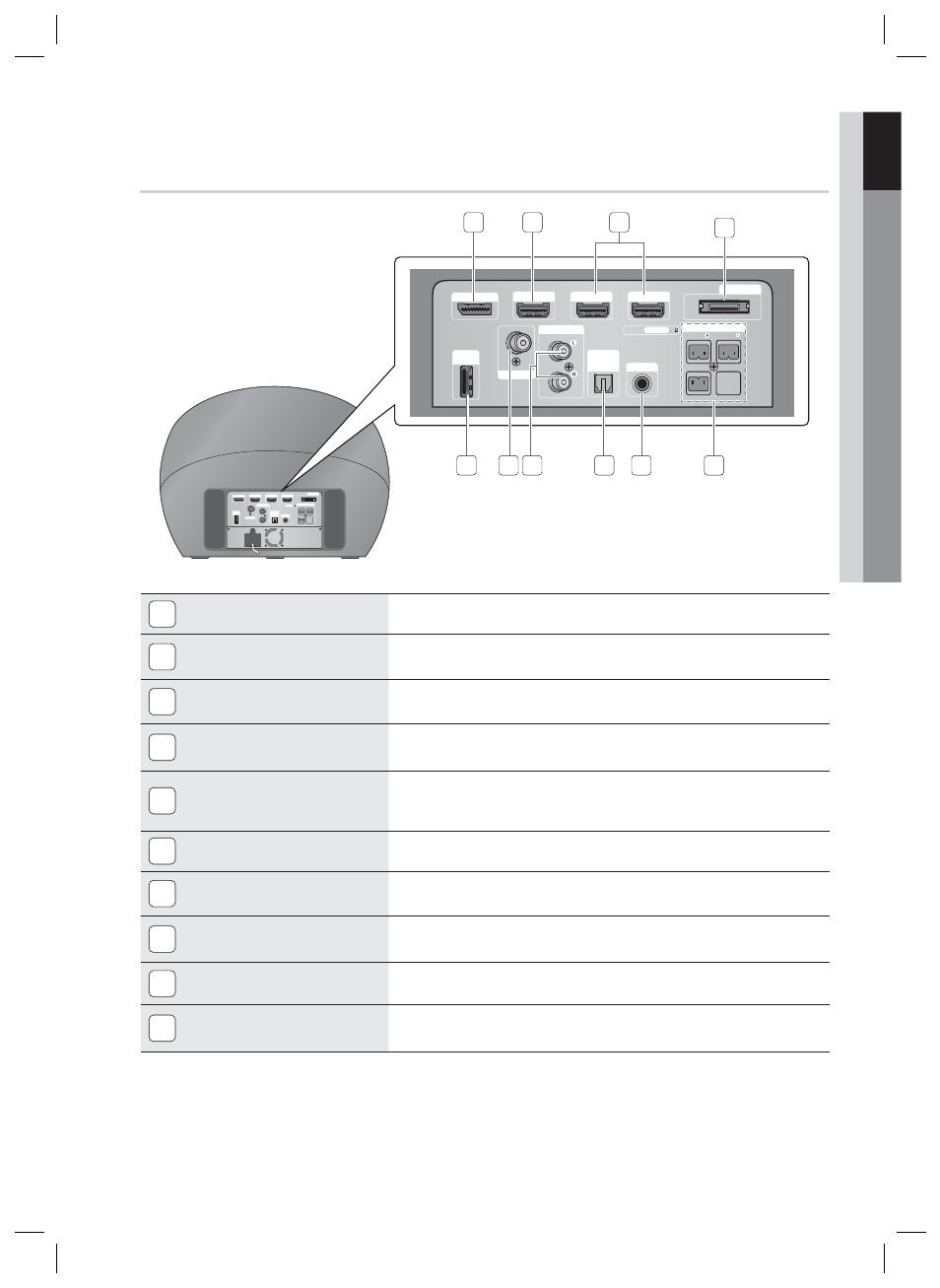

Задняя панель сабвуфера
1 ГНЕЗДО СИСТЕМНОГО КАБЕЛЯ Используйте системный кабель для подключения к устройству.
2 ГНЕЗДО HDMI OUT
С помощью кабеля HDMI подсоедините выходной разъем HDMI к входному разъему
HDMI на телевизоре для обеспечения наилучшего качества изображения.
3 ГНЕЗДА HDMI IN
Одновременное получение цифровых видео- и аудиосигналов с помощью кабеля
HDMI.
4
ГНЕЗДО ДЛЯ ПОДКЛЮЧЕНИЯ
ПЛАТЫ TX (WIRELESS) Плата TX обеспечивает связь между устройством и дополнительным модулем
беспроводного приемника.
5
ПОРТ USB
(ТОЛЬКО ДЛЯ ОБНОВЛЕНИЙ)
Его можно использовать только для обновления программного обеспечения.
(ТОЛЬКО ДЛЯ ОБНОВЛЕНИЙ)
- Доступ к порту разрешен только для специалистов по обслуживанию.
6 РАЗЪЕМ ДЛЯ FM-АНТЕННЫ Подключение FM-антенны.
7 ГНЕЗДА AUX IN
Подключение к 2-канальному аналоговому выходу внешнего устройства (например,
видеомагнитофона).
8
ВХОДНОЙ РАЗЪЕМ ВНЕШНЕГО
ЦИФРОВОГО АУДИО (ОПТИЧЕСКИЙ) Используется для подключения внешнего оборудования с поддержкой цифрового
выхода.
9 ГНЕЗДО ASC IN
Гнездо для подключения микрофона ASC с целью настройки функции MAC
(Автокалибровка музыки).
10
ВЫХОДНЫЕ РАЗЪЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ
Подключение фронтальных, центрального громкоговорителей и сабвуфера.
ВНИМАНИЕ
При установке устройства необходимо обеспечить как минимум 10 см свободного пространства
со всех сторон охлаждающего вентилятора.
Не закрывайте охлаждающий вентилятор или вентиляционные отверстия.
!


