Подключение сабвуфера

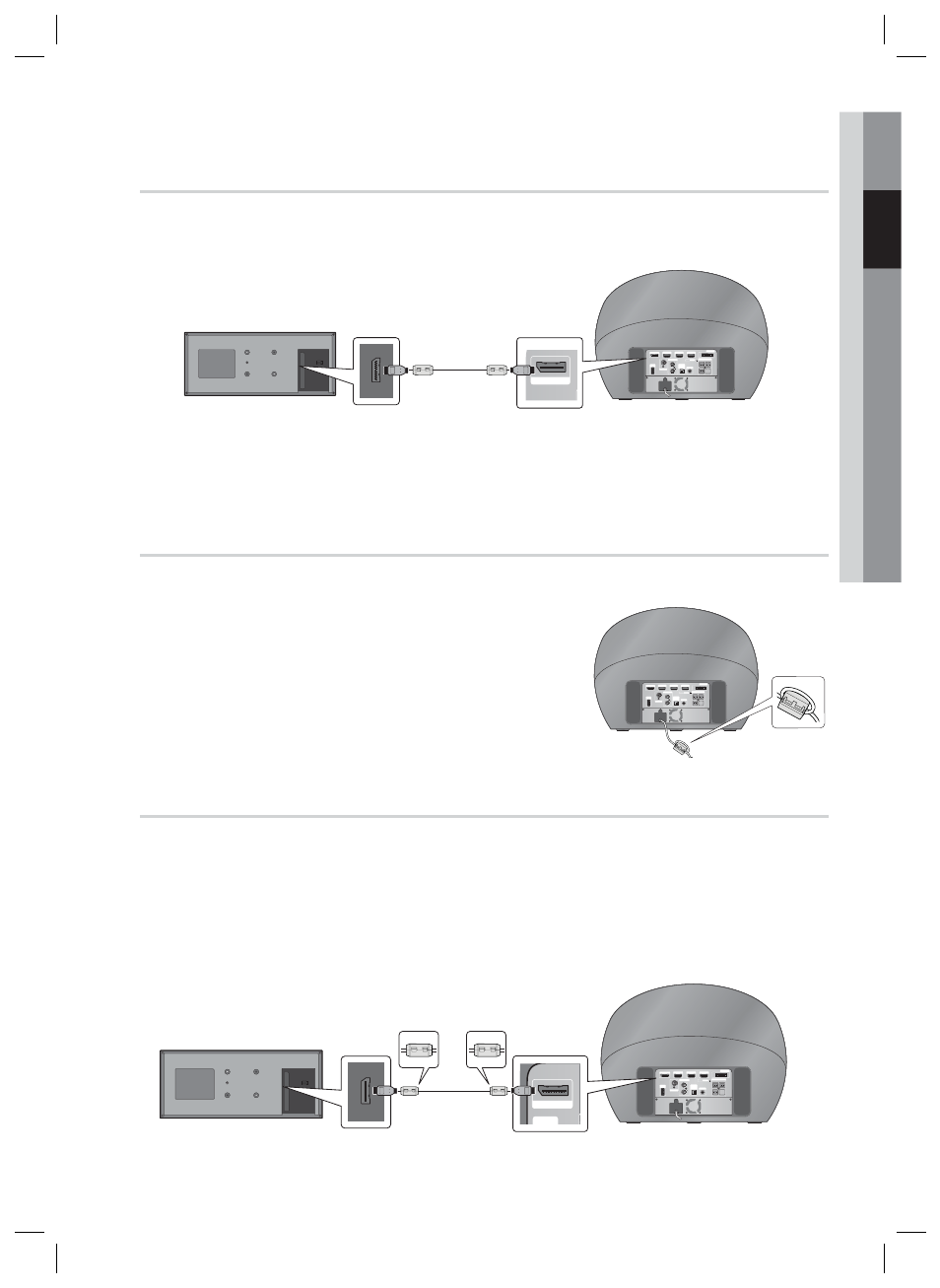

Чтобы активировать устройство, необходимо подключить к нему сабвуфер с помощью
системного кабеля. Большинство внешних подключений, в том числе источника питания,
громкоговорителей и ТВ, осуществляются через сабвуфер.
ВНИМАНИЕ!
Не подключайте и не отключайте системный кабель, если подключен кабель питания. В
противном случае это может привести к повреждению устройства.
Подсоединение тороидального ферритового сердечника к кабелю питания сабвуфера
Подсоединение тороидального ферритового сердечника к кабелю питания сабвуфера
позволит предотвратить возникновение радиочастотных
помех, создаваемых радиосигналами.
Для открытия нажмите на фиксирующий щиток тороидального
ферритового сердечника.
Сделайте из кабеля питания сабвуфера одну петлю.
Подсоедините тороидальный ферритовый сердечник к кабелю
питания сабвуфера, как показано на рисунке, и нажмите до
щелчка.
Подсоединение тороидального ферритового сердечника к системному кабелю
Для открытия нажмите на фиксирующий щиток тороидального ферритового сердечника.
Вставьте два сердечника в один конец системного кабеля и один сердечник - в другой конец
системного кабеля (который подключен между устройством и сабвуфером). Затем нажмите до
щелчка, как показано на рисунке, чтобы закрыть сердечники.
- В отличие от подсоединения ферритового сердечника к кабелю питания, на системном
кабеле не следует делать петли вокруг сердечника. Просто вставьте сердечник и
зафиксируйте его.
!
