Плита қуат көзіне қосылғаннан кейін қолайлы асхана
құралының көмегімен əрқайсысын кезекпен қысқа
уақытқа ең үлкен параметрмен қосу арқылы бүкіл пісіру
аймақтары пайдалануға дайын екенін тексеріңіз.
•

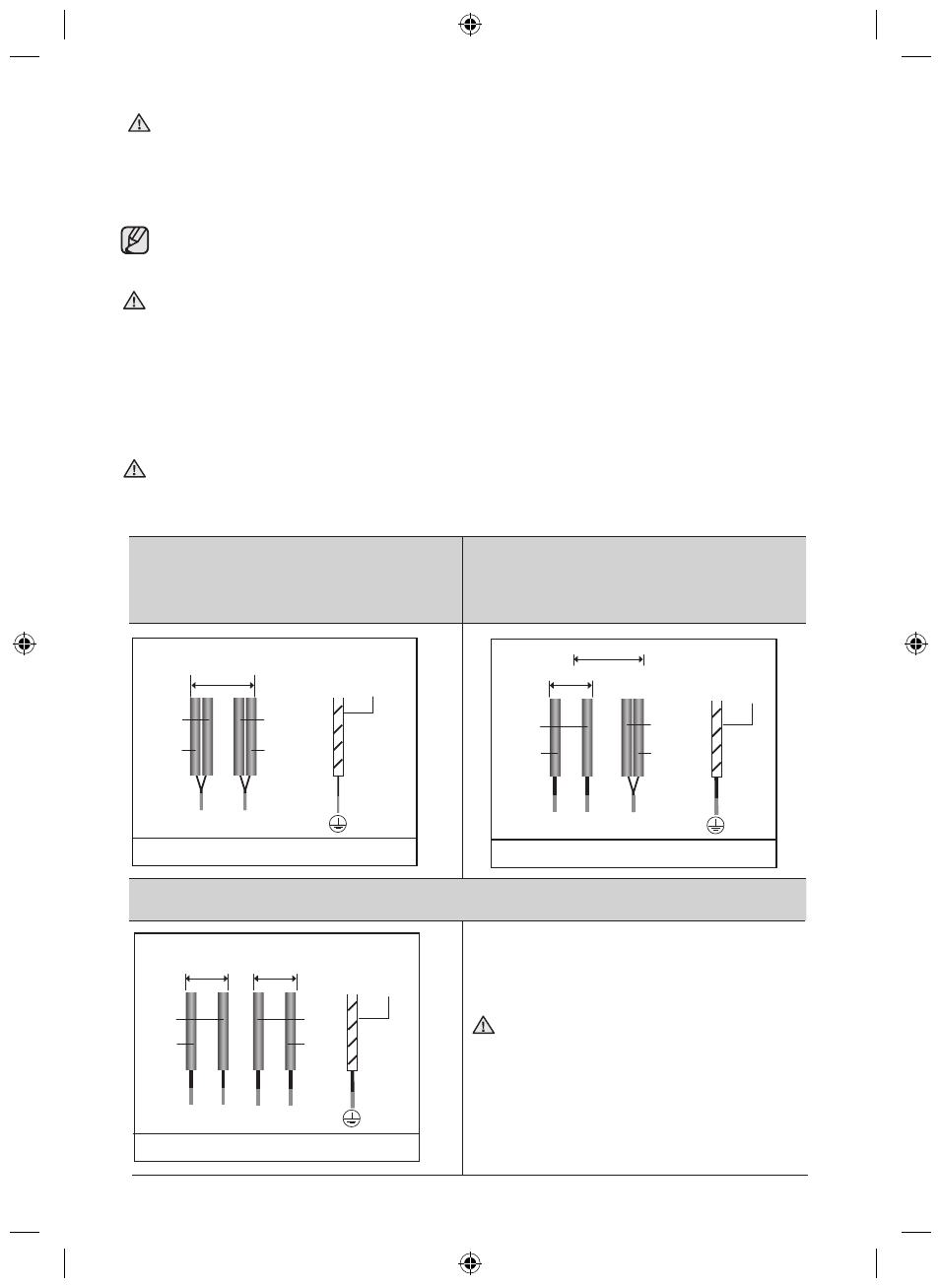

1N~
• 2N~: қосу алдында 2
фазалық сымдарды (L1 жəне
L2) ажыратыңыз.
L
N
1N ~
N
2N ~
L1 L2
Қоңыр
Қоңыр
Қара
Қара
Жасыл/сары
220-240V ~
380-415V ~
220-240V ~
Көк
Көк
Сұр
Қоңыр
Қара
Жасыл/сары
Көк
Сұр
Сұр
2X1N~
Қуат көзін дұрыс қосу үшін
сым ұшындағы бекітілген
сымдар диаграммасын
қараңыз.
2x1N~: Oddziel przewody przed podłączeniem.
32A
16A
16A
N1
L1
L2 N2
220-240V~
220-240V~
Плитаға бірінші рет қуат берілгенде, бүкіл дисплейлер
жанады жəне баланың қауіпсіздік құлпы белсендіріледі.
Егер электрмн қамтамасыз ететін сым зақымдалса, оны
өндірушіден немесе қызмет көрсету агентінен алуға
болатын арнайы сыммен немесе жинақпен ауыстыру керек.
Үйдің ішіндегі қосылымының жəне құралдың (қосылым
схемалары) фазасына жəне бейтарап орналастырылуына
назар аударыңыз (сəйкестік); əйтпесе, компоненттер
зақымдалуы мүмкін.
Кепілдік дұрыс емес орнатудан болатын зақымды
қамтымайды.
ЕСКЕРТУ
ЕСКЕРТУ
ЕСКЕРТУ
ЕСКЕРТУ
Жасыл/сары
