10_
встановлення

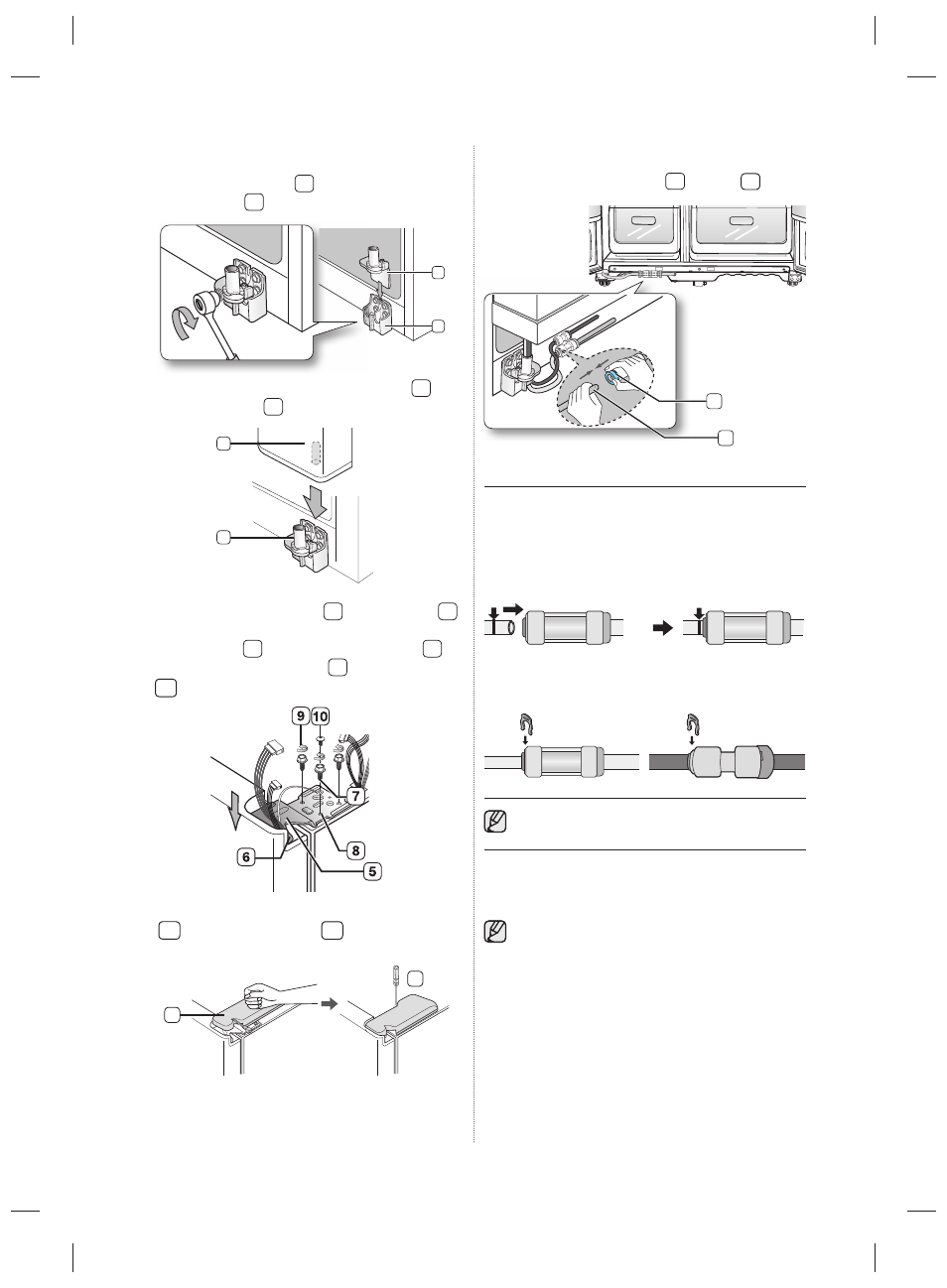

Установка двері холодильника на місце
1. Вставте нижню петлю
1
назад у кронштейн
нижньої петлі
2
.
2. Помістіть отвір у куті двері холодильника
3
над
нижньою петлею
4
.
3. Вставте вісь верхньої петлі
5
в отвір у петлі
6
. Перевірте, щоб петля була на рівні між отвором
верхньої петлі
7
і отвором вгорі відділення
8
.
Потім закріпіть гвинти петлі
9
і гвинт заземлення
10
, повертаючи його за годинниковою стрілкою.
4. Помістіть передню частину кришки верхньої петлі
11
спереду верхньої петлі
12
і закріпіть гвинтом.
Установка водопровідної лінії на місце
1. Вставте водопровідну лінію
1
в муфту
2
.
Установка водопровідної лінії на місце
1. Водопровідна лінія повинна бути повністю
введена до промаркованій лінії, щоб не допустити
розливання води і капання з кулера для води.
2. Вставте 2 хомута в установчий вузол і перевірте,
щоб кожен хомут надійно утримував водопровід.
Не відрізайте водопровідну лінію. Акуратно
відокремте її від муфти.
Встановлення кришки передніх ніжок
на місце
Перед закріпленням кришки перевірте муфту-
з'єднувач водопроводу на витік.
Поставте кришку передніх ніжок, загвинтити
три гвинта за годинниковою стрілкою, як
показано на малюнку.
1
2
3
4
12
11
1
2
Лінія
Лінія
Муфта
Муфта
Муфта
Муфта
Муфта
Муфта
хомут A
(6,35 мм)
хомут A
(6,35 мм)
Муфта
Муфта
