10_ Установка и настройка

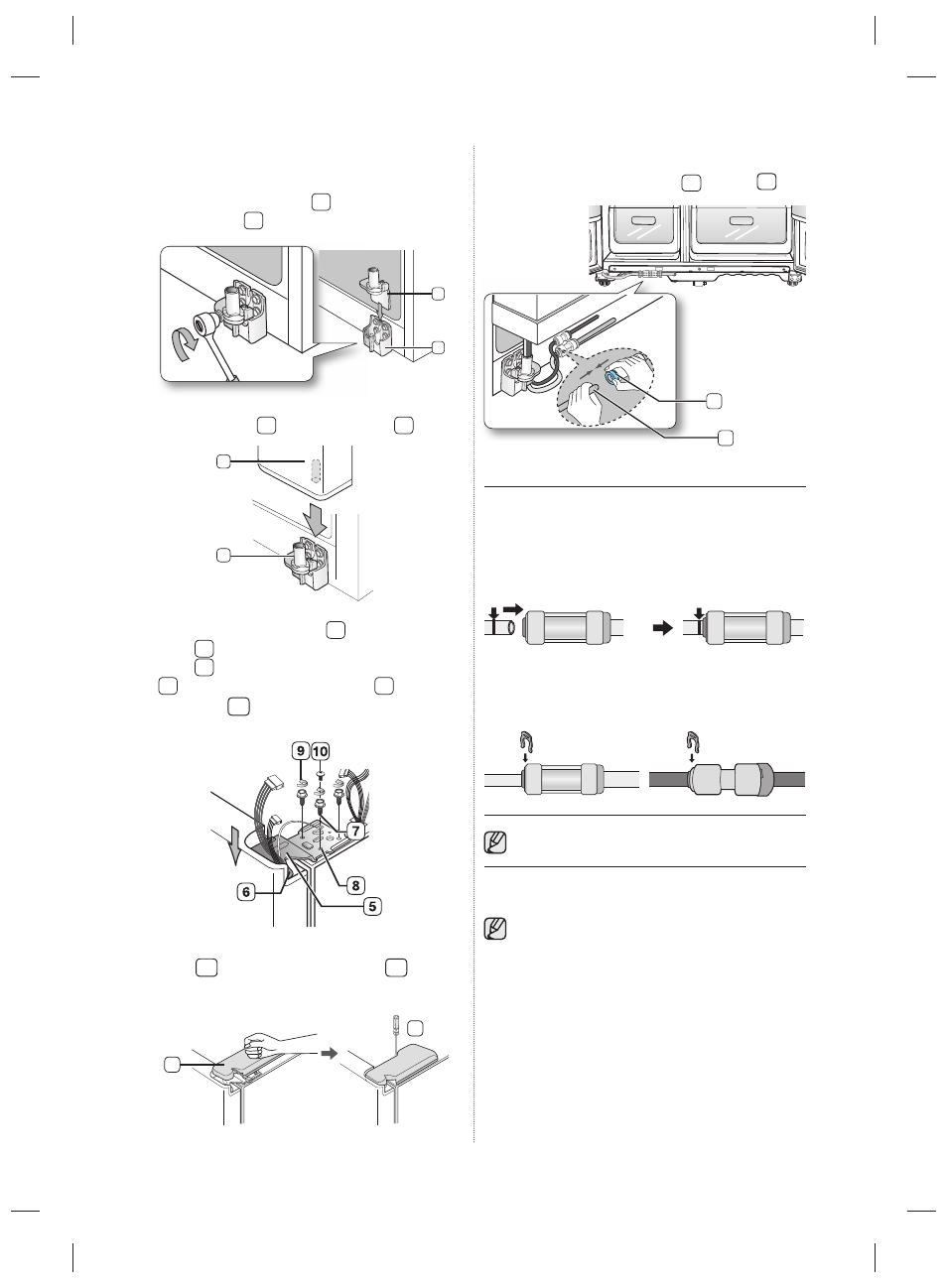

Обратная установка дверцы
холодильной камеры
1. Вставьте нижнюю петлю 1 в кронштейн для
нижней петли 2 .
2. Расположите отверстие в углу дверцы моро-
зильной камеры 3 над нижней петлей 4 .
3. Вставьте ось верхней петли 5 в отверстие на
петле 6 . Сопоставьте отверстие в верхней
петле 7 с отверстием в верхней части корпуса
8 . Затем вкрутите винты в петлю 9 и винт
заземления 10 , поворачивая их по часовой
стрелке.
4. Установите переднюю часть крышки верхней
петли
11
спереди на верхнюю петлю
12
и
закрепите ее винтом.
Присоединение трубки подвода воды
1. Вставьте трубку подвода воды 1 в муфту 2 .
Присоединение трубки подвода воды
1. Чтобы вода не вытекала и не капала из диспен-
сера, трубку подвода воды необходимо вставить до
маркировочной линии.
2. Вставьте два зажима из набора принадлеж-
ностей и убедитесь, что каждый из них надежно
удерживает трубку.
Не перерезайте трубку подвода воды.
Осторожно отсоедините ее от муфты.
Установка крышки передних ножек
Перед установкой крышки убедитесь, что
трубка подвода воды присоединена герметично.
Закрепите крышку передних ножек тремя
винтами, поворачивая их по часовой стрелке,
как показано на рисунке.
1
2
3
4
12
11
1
2
Линия Линия
Муфта Муфта Муфта Муфта
Муфта Муфта
Зажим А
(6.35mm) Зажим А
(6.35mm)
Муфта Муфта
