Инструкция по эксплуатации Samsung BD-D5500K
Страница 21
Русский
21
04
Подключения

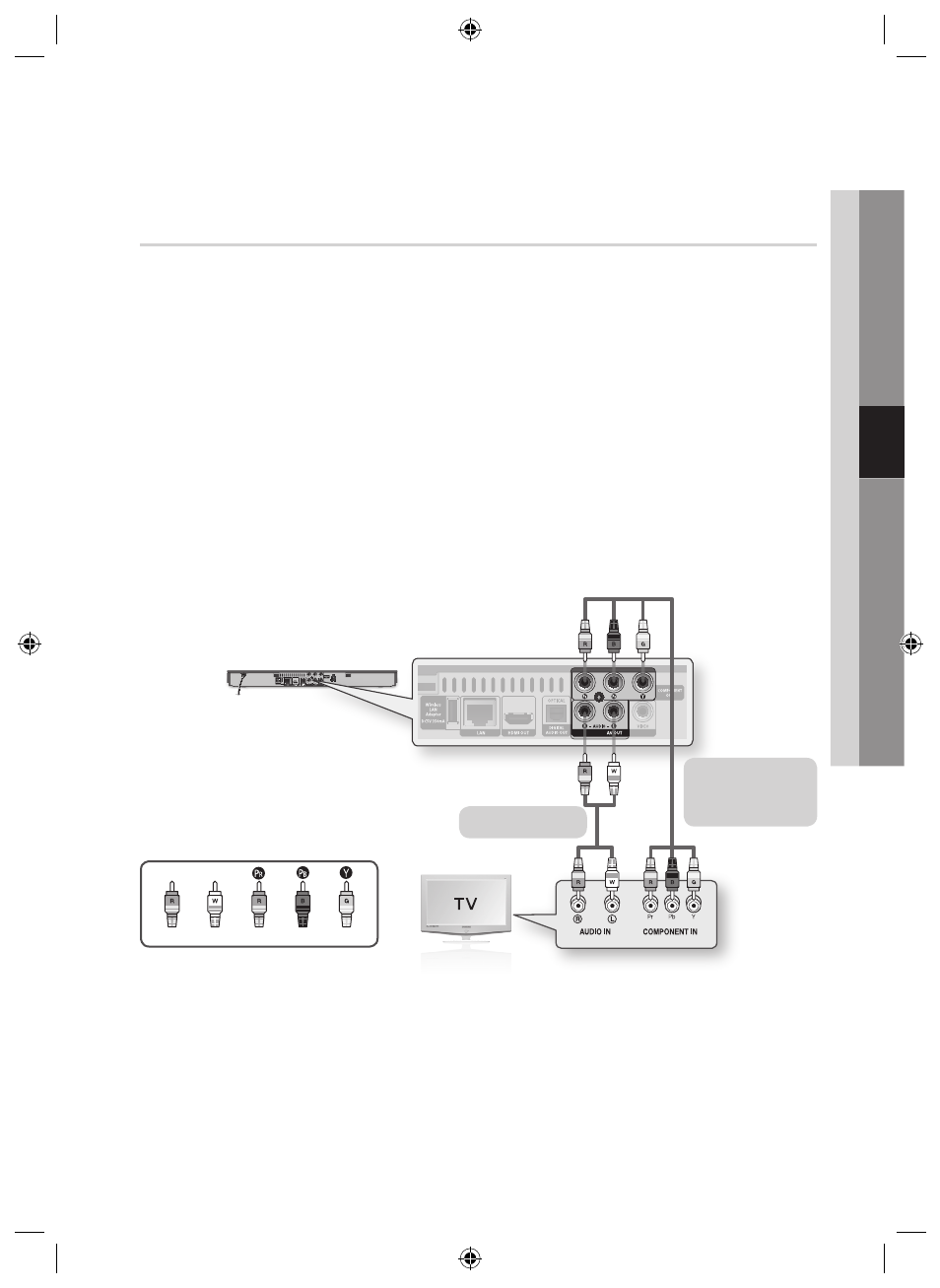

Вариант 2: подключение к телевизору с помощью компонентного
кабеля - Лучшее качество
- Проигрыватель можно подключить к телевизору с помощью компонентных видеокабелей.
- Такое подключение обеспечит высококачественное изображение с точной цветопередачей. Для
получения четких и высококачественных изображений компонентный видеоинтерфейс разделяет
элемент изображения на черно-белые (Y), синие (P
B
) и красные (P
R
) сигналы. (Звуковые сигналы
передаются через аудиовыход.)
1. С помощью компонентных видеокабелей соедините выходы COMPONENT OUT на задней
панели проигрывателя с входами COMPONENT IN на телевизоре.
2. С помощью аудиокабелей соедините выходы AUDIO OUT (красный и белый), расположенные
на задней панели проигрывателя с входами AUDIO IN (красный и белый) на телевизоре.
3. Включите проигрыватель и телевизор.
4. Нажимайте кнопку переключения входного сигнала на пульте дистанционного управления телевизором
до тех пор, пока на экране телевизора не появится сигнал “КОМПОНЕНТНЫЙ” проигрывателя.
• Если пульт дистанционного управления настроен на управление телевизором (см. стр.
19), нажмите кнопку TV SOURCE на пульте дистанционного управления и выберите
КОМПОНЕНТНЫЙ в качестве внешнего источника телевизора.
✎
ПРИМЕЧАНИЕ.
▪
В зависимости от производителя компонентный вход телевизора может быть промаркирован “R-Y, B-Y, Y ” или “Cr, Cb, Y”
вместо “P
B
, P
R
, Y”. Количество и расположение входов/выходов зависит от телевизора.
См. руководство пользователя телевизора.
▪
Можно выбрать различные значения разрешения, например 1080i, 720p, 576p/480p или 576i/480i, в зависимости от типа
содержимого. (см. стр. 30-32)
▪
Фактическое разрешение может отличаться от значения в меню настройки, если подсоединены оба кабеля: HDMI и
компонентный. Значения разрешения могут различаться в зависимости от типа содержимого. (см. стр. 30-32).
Компонентный
кабель (не входит в
комплект)
Белый Красный Синий Зеленый
Красный
Аудиокабельcable
