Пештің үстін орнату (жалғау)
Электр желісіне жалғау
Құрылғыны электр желісіне жалғар алдында, құрылғының техникалық ақпарат тақтайшасындағы
номинальды кернеу мәнінің, электр желісіндегі кернеуге сай келетінін тексеріңіз . Техникалық ақпарат
тақтайшасы пеш корпусының астыңғы жағында орналасқан .
Сымдарды желіге қосар алдында, желінің тоғын ажыратыңыз.
Қыздырғыш элементтің кернеуі АТ 230 В~ . Құрылғы сонымен қатар АТ 220 В ~ ескі желіде де жұмыс
істей береді .
Құрылғыны электр желісіне, желінің кез келген полюсінен, контакттарының арасы кем дегенде 3 мм
құрал арқылы, мысалы желіден автоматты ажыратқыш, электр ағысынан сақтандырғыштар немесе
сақтандырғыш арқылы жалғау керек .
Желіге жалғайтын сым H05SS - F (180 °C) немесе бұдан жоғары сұрыпқа жататын сым болуы керек .
Құрылғының номинальды тоғы (A)
Номинальды кескін алаңы (мм
2
)
1N~
> 25 және ≤ 32
> 4 және < 6
2N~
> 10 және ≤ 16
> 1,5 және < 2,5

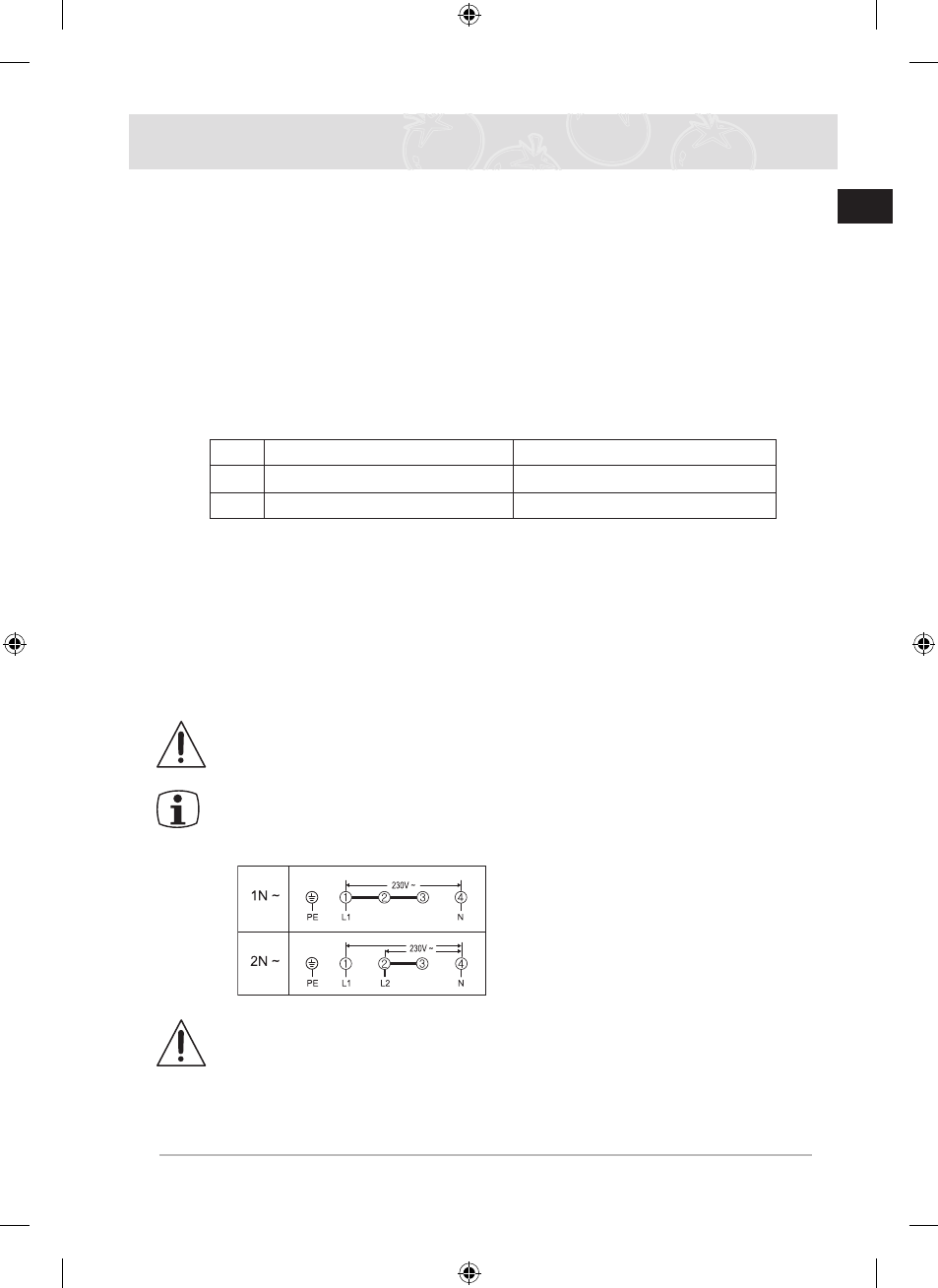

Қосылымды суретте көрсетілгендей жүзеге асыру керек . Қосылым нүктелерін қосылым схемасында
көрсетілгендей бекітіп орнату керек .
Жерге қосу сымы ағытпаға жалғанады . Жерге қосу сымы электр тоғының сымдарынан ұзынырақ
болуы керек .
Қосылым сымы стандарттарға сай болуы керек және ағытпаның бұрандаларын мықтап
қатайту керек.
Қосылым сымын электр желісінің қапсырмасы арқылы бекітіп, қақпағын мықтап жабу керек (орнына
келтіріп) . Құрылғыны алғаш рет тоққа қосар алдында, фольга немесе жапсырмаларды керамика
шынының бетінен алу керек .
Пештің үстін электр желісіне жалғағаннан кейін, пісіру алаңдарының қолдануға
дайын екенін, әрқайсысын бірінен кейін бірін ең жоғары қуат мәніне қойып, іске
қосу арқылы тексеріп көріңіз .
Пештің үстін ең алғаш рет іске қосқан кезде, барлық бейнебеттер жанады да,
бала қауіпсіздігінің құралы іске қосылады .
< IN ~ >
L: Қоңыр
N: Көк
PE: Жасыл
Ескерту: Үйдегі желі мен құрылғының (қосылым схемасы) фаза және нейтрал
сымының орналасуын (сәйкестігін) тексеріңіз; әйтпесе, құралас бөлшектерге
нұқсан келуі мүмкін .
Теріс орнату нәтижесінде орын алған ақаулық кепілдікке кірмейді .
