Установка варочной панели (продолжение)
Варочная панель должна быть подключена к сети переменного тока так, чтобы для
отключения от сети переменного тока имелось устройство, у которого размыкаются все
полюса с расстоянием между контактами не менее 3 мм, например, автомат защиты от
сверхтоков, устройство отключения при утечке на землю или плавкий предохранитель .
Для подключения варочной панели к сети переменного тока необходимо использовать
кабель типа H05SS - F (180°C) или обладающий более высокими характеристиками .
Номинальный ток
электроприбора (А)
Номинальная площадь поперечного
сечения кабеля (мм2)
1N~ > 25 и ≤ 32 > 4 и < 6
2N~ > 10 и ≤ 16 > 1,5 и < 2,5

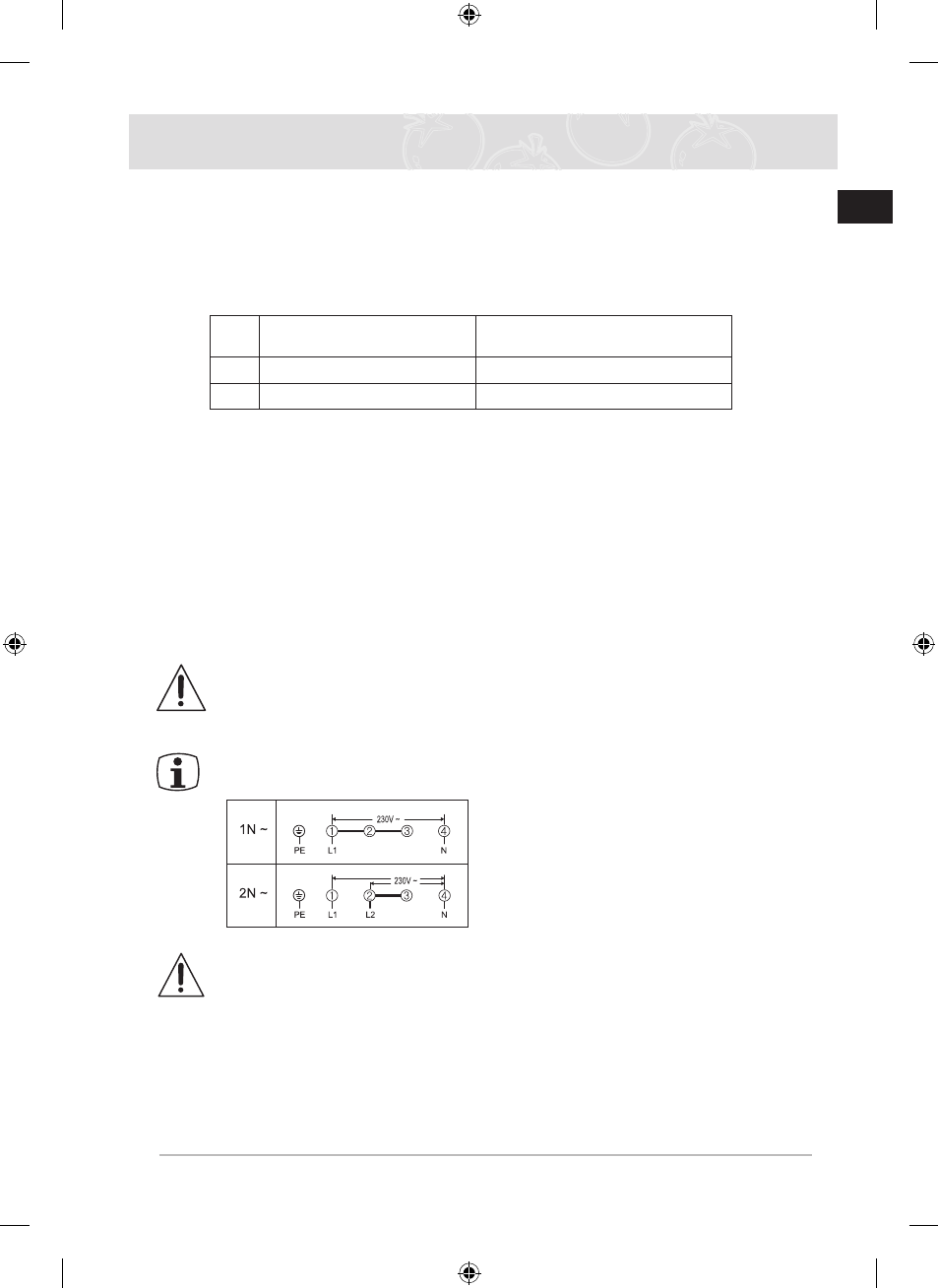

Подключение должно выполняться так, как показано на схеме . Соединения должны быть
выполнены в соответствии соответствующей схемой соединений .
Заземляющий кабель подключается к зажиму заземления .
Подключение кабелей должно выполняться в соответствии с номами и правилами.
Винты зажимов необходимо тщательно затянуть.
Соединительный кабель должен быть надежно закреплен зажимом для кабеля и кожух
должен быть закрыт сильным нажатием (чтобы он зафиксировался) . Перед тем, как
включить варочную панель в первый раз, необходимо снять со стеклокерамической
поверхности все защитные материалы и этикетки .
После того как варочная панель подключена к источнику электропитания,
убедитесь в том, что все конфорки работают, по очереди включив каждую из
них на максимальную мощность на короткое время . Обязательно проверьте
работу функции блокировки от детей и индикаторов остаточного тепла .
После того как варочная панель включена в первый раз, все световые
индикаторы и включается блокировка для обеспечения безопасности детей .
< IN ~ >
L (фаза): оричневый
N (нейтраль): Синий
PE (защитноезаземление): желтый /
зелёный
Предупреждение: Обратите внимание на правильность подключения изделия
к фазовому и нейтральному проводам сети переменного тока в вашем доме
(см . схемы соединения), иначе компоненты варочной панели могут выйти из
строя .
Гарантийные обязательства не распространяются на неисправность,
вызванную неправильной установкой .
