7
UK
Встановлення варильної поверхні (продовження)
Підключення джерела живлення
Перед підключенням перевірте, чи номінальна напруга пристрою, тобто напруга, яка зазначена
на табличці з технічними даними, відповідає напрузі мережі . Табличка з технічними даними
розташована внизу варильної поверхні .
Перед тим як підключати кабелі до мережі, вимкніть живлення.
Напруга нагрівального елемента становить 230 В змінного струму . Пристрій також добре працює від
мережі з напругою 220 В змінного струму .
Варильну поверхню слід підключати до мережі живлення так, щоб для від'єднання пристрою
від мережі був наявний пристрій, у якого роз'єднуються всі полюси з відстанню між контактами
принаймні 3 мм, наприклад автоматичний вимикач для захисту від перенапруги, пристрій вимкнення
за умови витоку на землю і плавкий запобіжник .
Для підключення пристрою до мережі слід використовувати кабель типу H05SS - F (180 °C) або
кабель із кращими характеристиками .
Номінальний струм пристрою (A)
Номінальна площа поперечного розрізу (мм
2
)
1N~
> 25 і ≤ 32
> 4 та < 6
2N~
> 10 і ≤ 16
> 1,5 та < 2,5

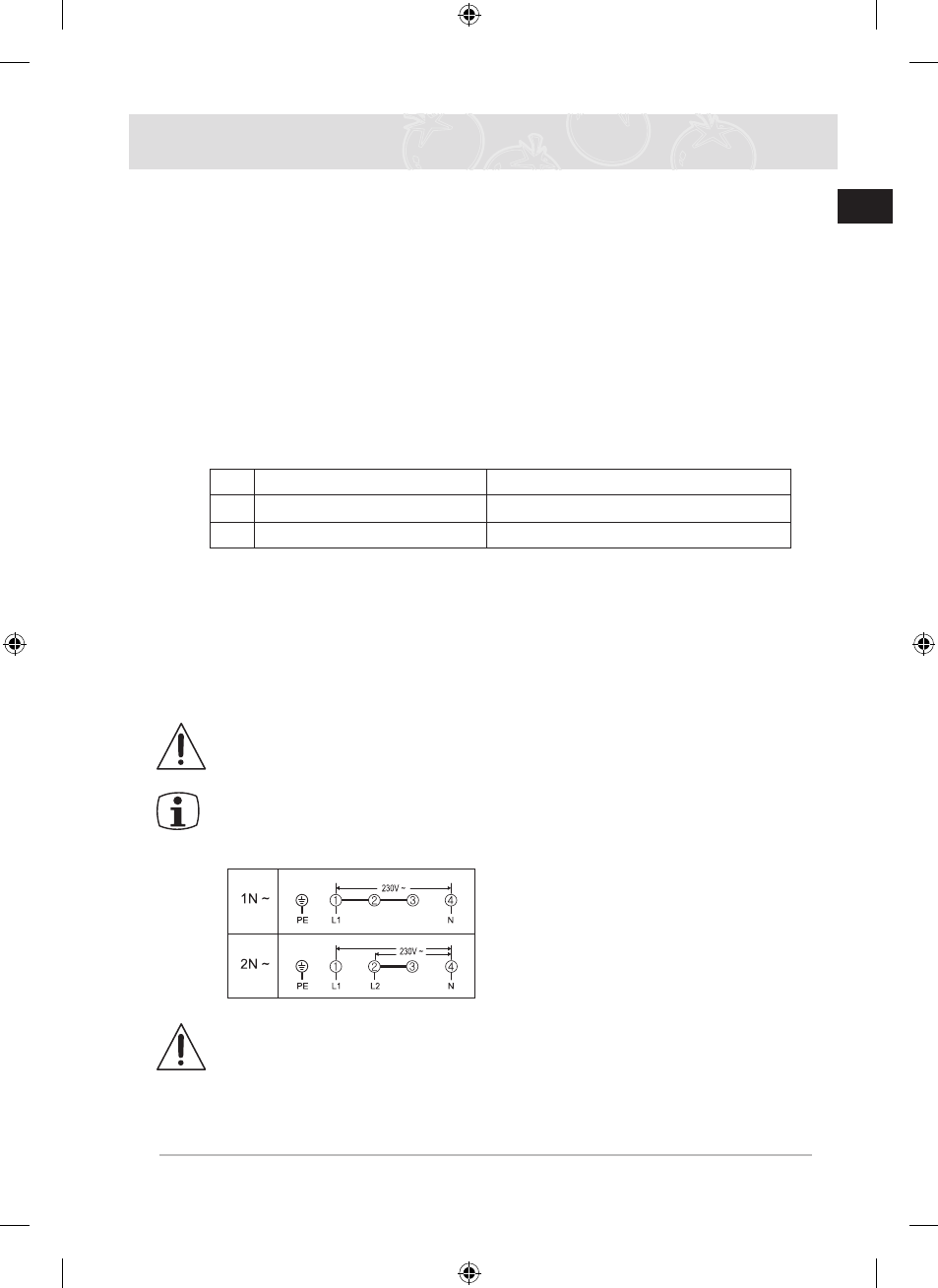

З'єднання слід виконувати так, як показано на схемі .
Кабель заземлення слід підключити до відповідного роз'єму . Кабель заземлення має бути довшим від
кабелів, що передають електричний струм .
Підключення кабелю має виконуватись відповідно до норм; гвинти потрібно надійно
закріплювати.
Закріпіть кабель з'єднання фіксатором кабелю живлення і закрийте кожух сильним натисненням (до фіксації
на місці). Перед першим увімкненням пристрою видаліть зі склокерамічної поверхні будь-який захисний
матеріал або наліпки.
Після того як варильну поверхню буде підключено до мережі, перевірте, чи всі
зони нагрівання готові до використання, для чого по черзі увімкніть кожну з них
із максимальною потужністю на короткий час .
Під час першого увімкнення варильної поверхні дисплей засвічується і
вмикається функція блокування від дітей .
< IN ~ >
L: коричневий
N: синій
PE: зелений
Попередження . Зверніть увагу на правильність підключення до фазового і
нейтрального кабелів мережі в будинку (схеми підключень ), інакше можна
пошкодити складові частини .
Гарантія не поширюється на пошкодження, що виникли внаслідок неналежного
встановлення .
