Подсоединение кабелей
Техническая характеристика кабеля
Соединение провода
Электромонтажные работы
(1) Выполняя электромонтажные работы и заземление, соблюдайте требования технических стандартов для
электроустановок и правил монтажа электропроводок, предусмотренные местным законодательством.
(2) Затягивайте винты на клеммной колодке усилием до 12кгс.см.

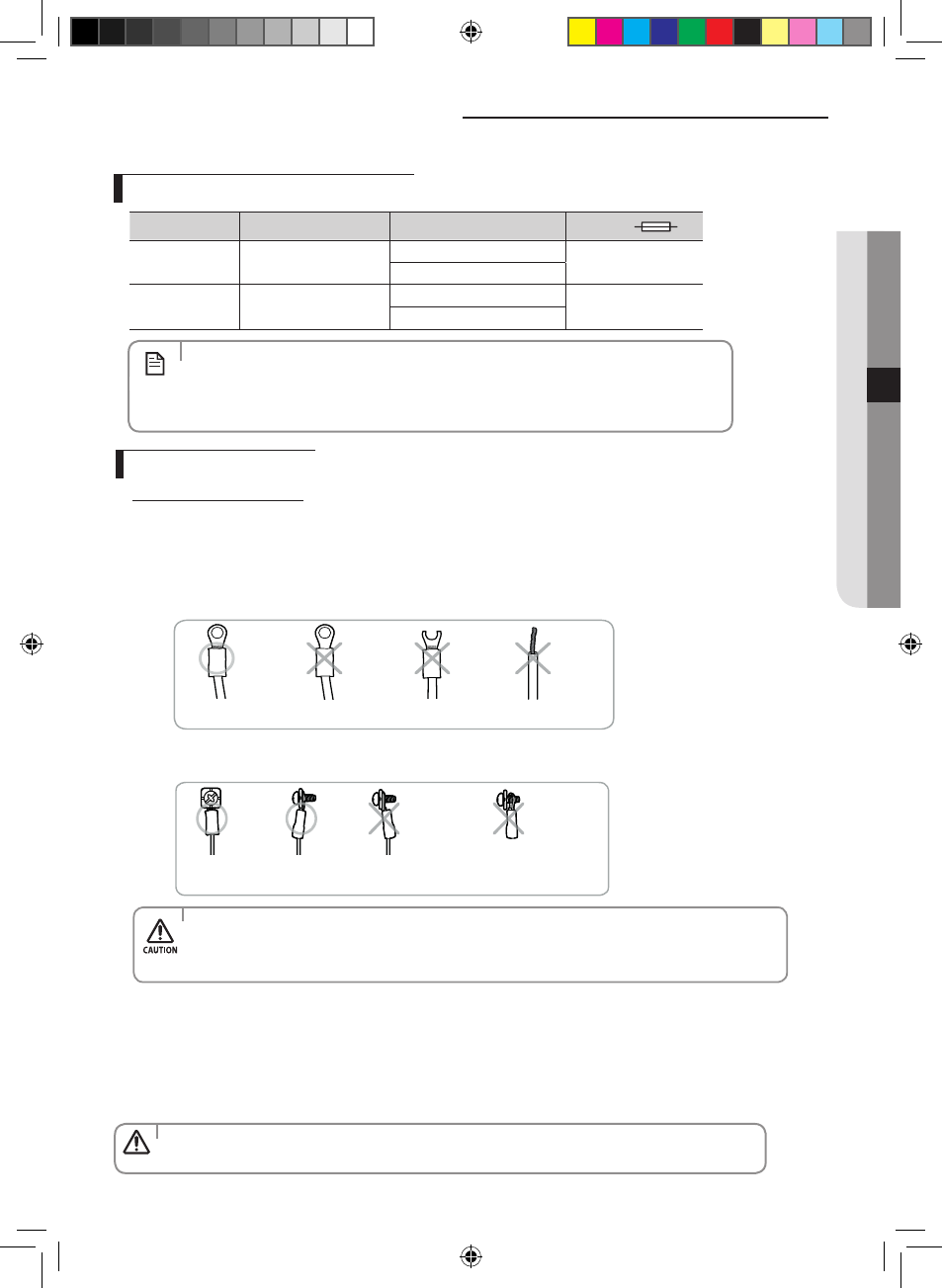

(3) Меры предосторожности, которые необходимо соблюдать при подключении проводов к клеммной колодке.
Перед подключением провода убедитесь, что контактная часть наконечника направлена вверх.
Перевернуто
Наконечник
поврежден.
Провод не обжат
кольцевым контактом.
Наконечник должен быть плотно затянут винтом.
- Плохой контакт может перегреваться и стать причиной возгорания.
Наконечник перевернут
обратной стороной по
отношению к клемме.
Либо винт вставлен
неправильно, либо
наконечник плохо затянут
винтом.
• Для подключения к контактной колодке используйте провода только с кольцевом
наконечником.
Провода, устанавливаемые при проведении электромонтажных работ без кольцевого
наконечника, могут стать причиной пожара из-за перегрева электрических контактов.
1. При необходимости увеличивайте кабель.
• Не соединяйте два и более проводов, чтобы получить большую длину электропровода.
Это может вызвать возгорание.
При установке устройства сначала выполните соединения для хладагента, а затем электрические соединения.
Прежде чем выполнять электрические соединения, подключите кондиционер к системе заземления. Если устройство
демонтируется, то сначала отключите электрические провода, а затем снимайте трубки хладагента.
Если наружный блок располагается на расстоянии более 4 или 5 м от внутреннего блока, то вам необходимо удлинить
провод. Максимальная длина провода - 15 метров (
09/12
)/30(
18/24
).
• CПодключите питающий провод к дополнительному выключателю сети. Если какой-
либо контакт невозможно подсоединить к источнику питания, его следует объединить
с каким-либо проводом, контактное отверстие которого > 3 мм.
• Используйте экранированный кабель (категория 5, меньше чем 50 пФ/м), для условий
с высоким уровнем помех.
ПРИМЕЧАНИЕ
ОСТОРОЖНО
ОСТОРОЖНО
Модель
Питающий провод
Соединительный провод
Тип GL
09/12
3G1.5mm² H07RN-F
3G1.0mm² H07RN-F
20A
2x0.75mm² H05RN-F
18/24
3G2.5mm² H07RN-F
3G1.5mm² H07RN-F
25A
2x0.75mm² H05RN-F
Русский-39
