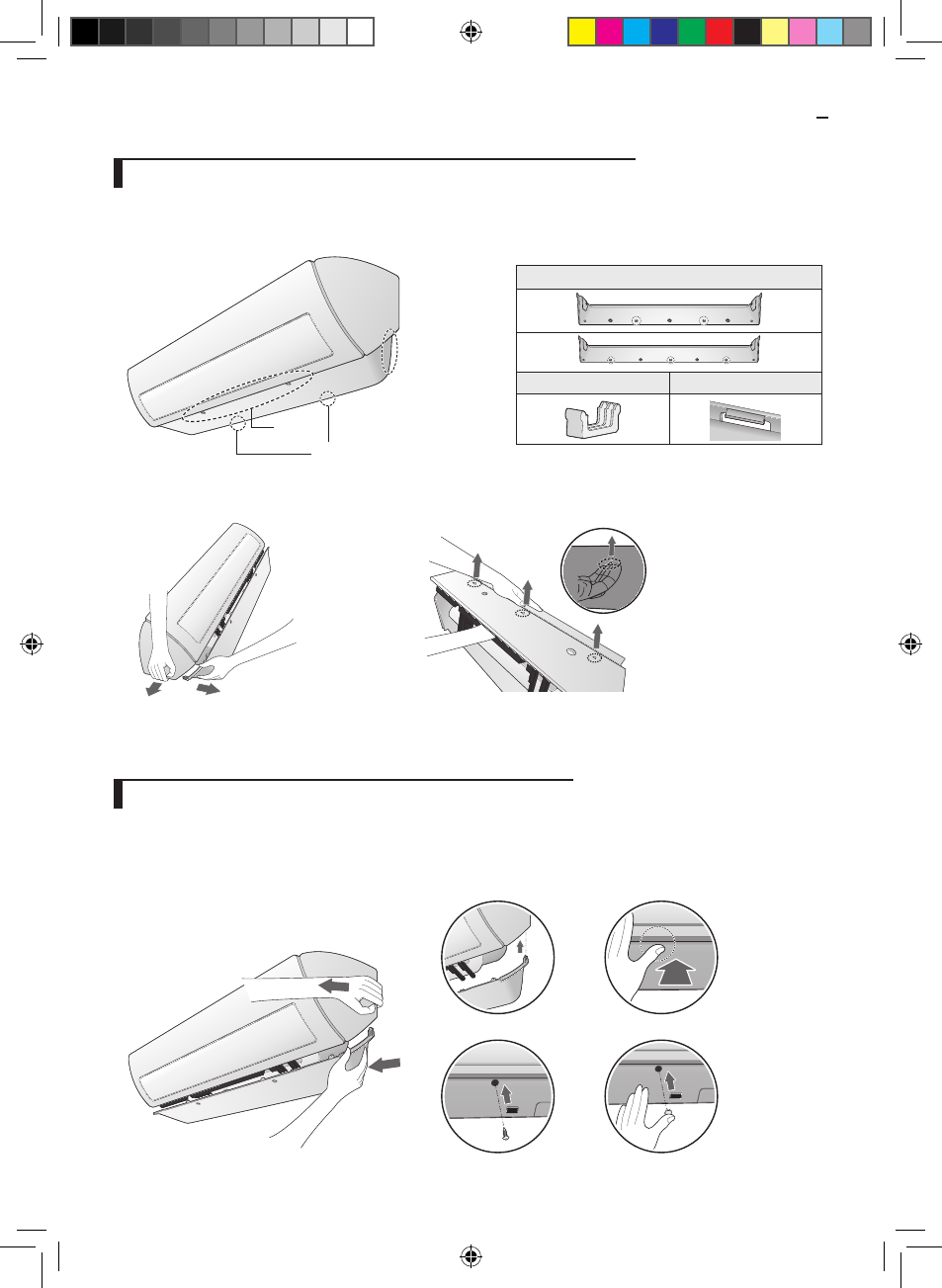

Снятие/установка внешней панели внутреннего блока для установки внутреннего блока
Снятие крючков по бокам
Снятие крючков в центре
Осторожно (хрупкое)
- Осторожно надавите на боковые
стороны панели вовнутрь (①)и
освободите крючки по боками (②) .
Осторожно (хрупкое)
- Используйте обе руки
- Освобождайте каждый крючок
надавливая на него под углом .
②
①
①
Установка крышки (После монтажа внутреннего блока)
Устанавливайте крышку в обратном порядке.
Выполняйте сборку, действуя обеими руками, и будьте очень осторожны, чтобы не повредить трубки и
дренажный шланг.
Прикрепляйте боковые, центральные и нижние крючки в такой последовательности. Прикрепите нижнюю
панель, туго затянув винты, и закройте отверстия для винтов предназначенными для них крышками.
<Защёлкните боковой крючок>
<Закрутите винты>
<Защёлкните нижний крючок>
<Вставьте заглушки>
Снятие крышки (Перед тем, как монтировать внутренний блок)
Нижняя панель крепится к основному корпусу с помощью боковых, центральных и нижних крючков, как показано на
рисунках. Сначала разомкните боковые крючки, а затем разомкните центральные и нижние крючки.
Прежде чем снимать крышку, проверьте расположение крючков.
Расположение крючков на центральной части
Количество и расположение крюков
Центральный крючок
Нижний крючок
Относительно положения и количества крючков,
пожалуйста, посмотрите на крышку панели, на
которой обозначены стрелки-указатели .
Боковые
крючки
Центральные
крючки
Нижние крючки
Русский-38
