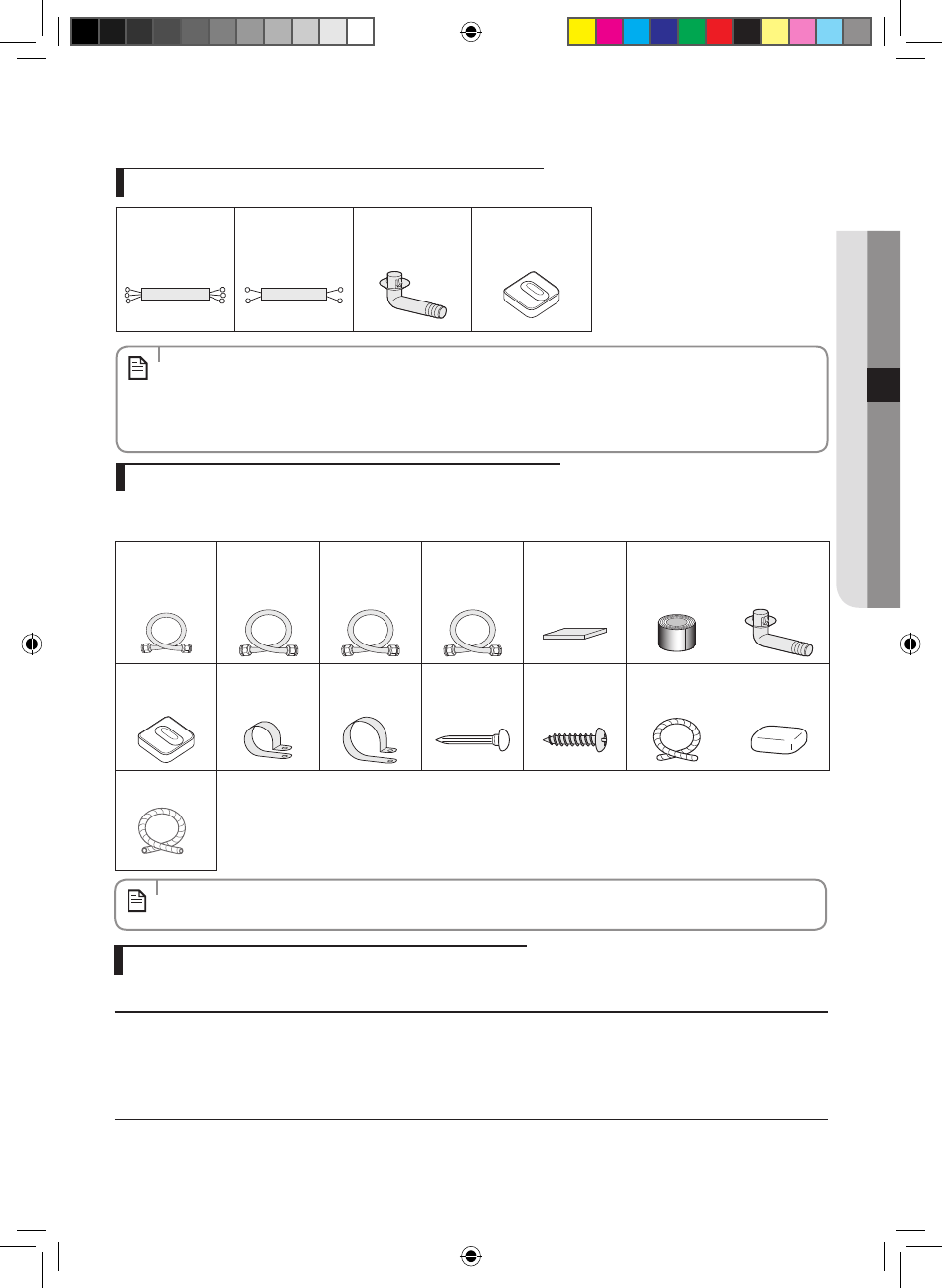

Комплектующие для внешнего блока кондиционера
• К концу каждой трубки испарителя присоединены конусные гайки или сервисные порты.
Используйте эти гайки для соединения трубок.
• Поставка кабеля не обязательна. Если он не поставлен, используйте стандартный кабель.
• Пробка сливной трубки и резиновые подкладки под ножки не включаются в комплект поставки, если
кондиционер поставляется без соединительных трубок, как показано на рисунке ниже.
3-проводной
кабель с
разъемами (2)
2-проводной
кабель с
разъемами (1)
Пробка сливной
трубки (1)
Резиновые
подкладки под
ножки (4)
Инструменты, необходимые для монтажных работ
Инструменты общего назначения
• Вакуумный насос (Для предотвращения обратного течения) • Манометр коллектора • Крепежеискатель
• Динамометрический ключ • Труборез • Развёртка • Трубогиб • Спиртовой уровень
• Отвертка • Гаечный ключ • Дрель • Г-образный ключ • Мерная лента
Инструменты для работ по тестированию
• Термометр • Измеритель сопротивления • Электроскоп
Принадлежности, поставляемые по отдельному заказу
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы
должны приобрести их до установки кондиционера.
• Если эти принадлежности будут поставлены, то они будут уложены в коробку с принадлежностями.
Изолированная
соединительная
трубка,
Ø6,35мм (1)
Изолированная
соединительная
трубка, Ø9,52мм (1)
 09/12
Изолированная
соединительная трубка,
Ø12,70мм (1)
 18
Изолированная
соединительная трубка,
Ø15,88мм (1)
 24
Пеноматериал для
изоляции труб
PE T3 (1)
Виниловые ленты (2) Сливная пробка (1)
Резиновые
подкладки под
ножки (4)
Хомуты для труб A
(3)
Хомуты для труб B
(3)
Гвозди для бетона
(6)
Винты- саморезы
М4 х 25 (6)
Сливной шланг,
длина 2м (1)
Замазка 100 г (1)
Пеноматериал для
изоляции труб
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
