УСТАНОВКА УСТРОЙСТВА НА КУХОННЫЙ СТОЛ
Перед установкой устройства запишите его серийный номер, указанный
на заводской табличке.
Он потребуется в случае обращения в службу технической поддержки.
Записать серийный номер после установки будет сложнее, поскольку
он находится с нижней стороны варочной поверхности.

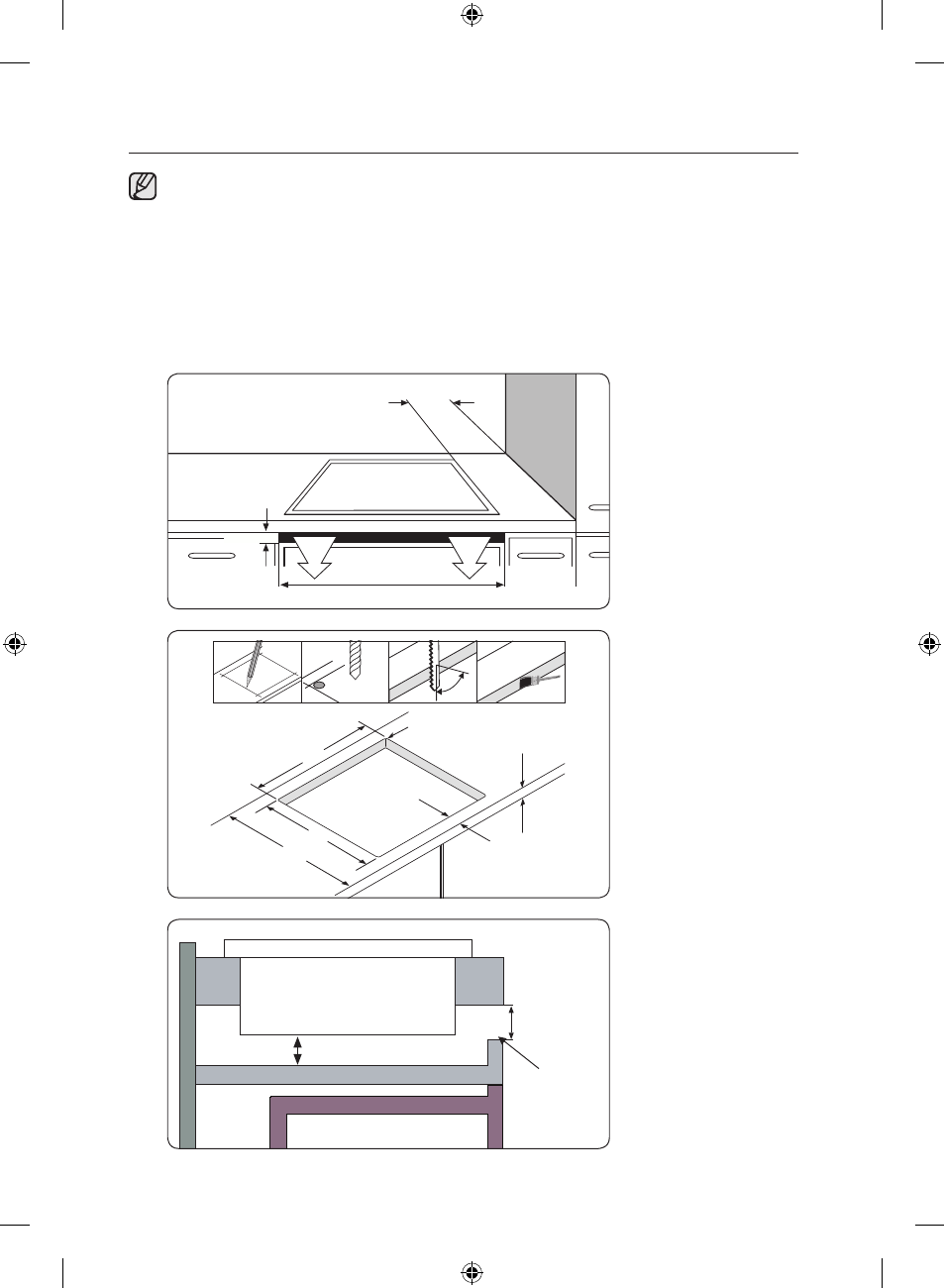

Обратите особое внимание на требования к минимальному пространству
и просветам.
Перед установкой варочной панели на скобы закрепите их с обеих сторон
с помощью винтов, входящих в комплект поставки.
x 4
∅
6
90°
560 ±1
R3
Мин. 20
50
490 ±1
600
Мин. 50 мм
Мин. 5 мм
560 мм
Индукционная варочная
панель
Вентиля-
ционный проем
20 мм
Мин. 5 мм
Изоляционная панель
Печь
