Русский - 13

04 У

С

ТАНОВКА ВАРОЧНОЙ ПАНЕЛИ

ПОДКЛЮЧЕНИЕ УСТРОЙСТВА К ИСТОЧНИКУ ПИТАНИЯ

Перед подключением устройства проверьте его номинальное напряжение, указанное на

заводской табличке, на соответствие напряжению сети. Заводская табличка расположена на

нижней панели устройства.

Перед подключением кабелей к электрической цепи отключите питание.

Напряжение нагревательного элемента составляет 230 В переменного тока. Устройство также

работает в сети с напряжением 220 или 240 В переменного тока.

Варочная панель должна быть подключена к источнику питания с помощью устройства,

позволяющего беспрепятственно отключить варочную панель от источника питания, например

автоматического выключателя, выключателя с заземлением или плавкого предохранителя;

при этом ширина контактного отверстия должна составлять не менее 3 мм (евроразъем).

Подключение кабелей должно быть выполнено в соответствии с правилами.

Винтовые клеммы следует плотно затянуть.
После подключения варочной панели к источнику питания проверьте

работоспособность рабочих зон, включив каждую из них по очереди

на максимальных настройках; используйте при этом подходящую посуду.

При включении варочной панели в первый раз загорятся все дисплеи и будет

активирована блокировка от детей.

обратите внимание на правильность подключения изделия к фазовому и

нейтральному проводам сети переменного тока в здании (см. схемы соединения),

иначе компоненты варочной панели могут выйти из строя.

Гарантийные обязательства не распространяются на любые неисправности,

возникшие в результате неправильной установки устройства.
если кабель питания поврежден, его необходимо заменить специальным шнуром

или узлом, которые можно получить у производителя или его службы технической

поддержки.

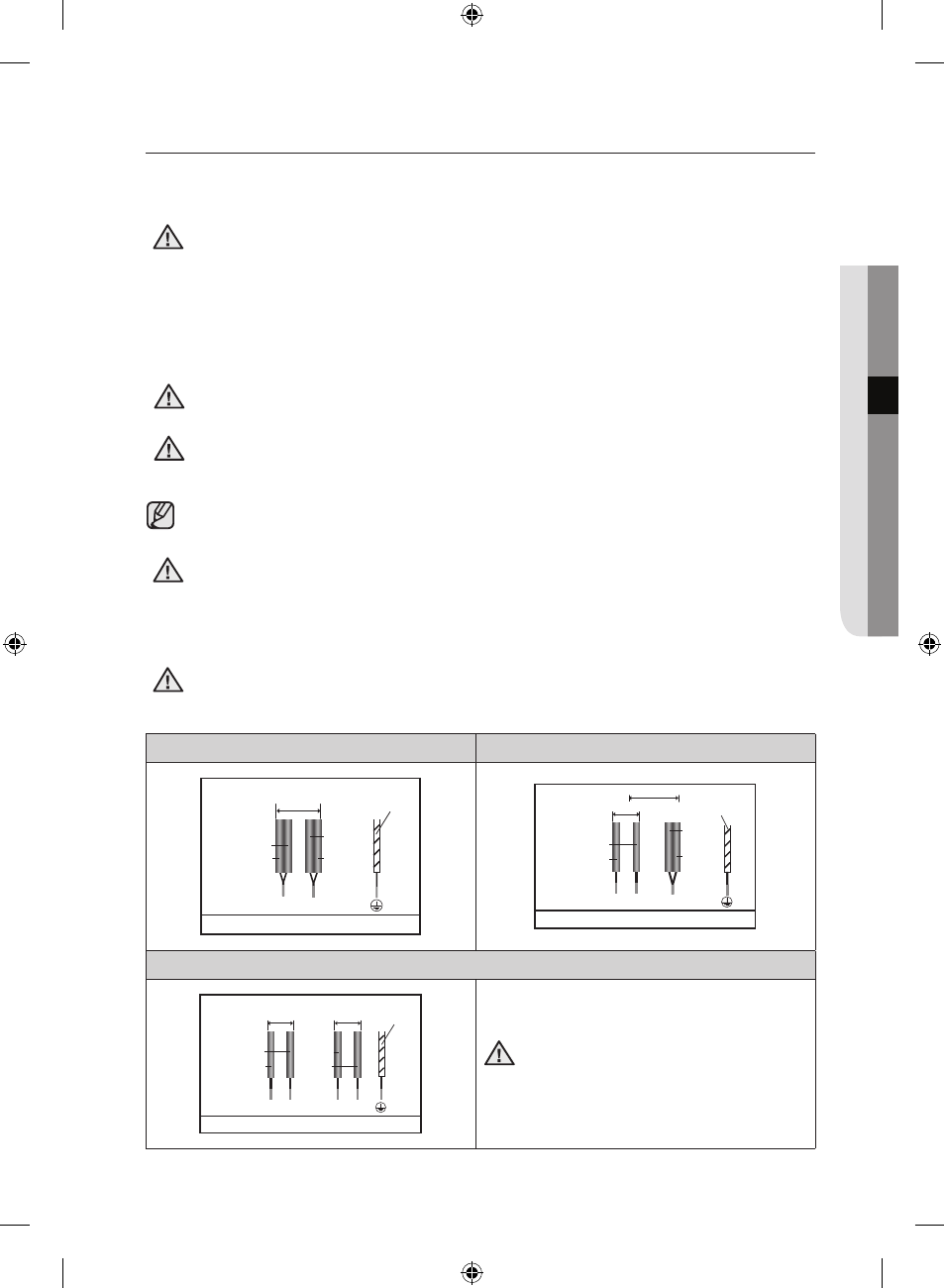

• 1N ~

• 2N ~

L

N

1N ~

Черный

коричневый

синий

серый

зеленый/желтый

220-240 В

N

2N ~

L1 L2

Черный

коричневый

синий

серый

зеленый/желтый

220-240 В

380-415 В

• 2 x 1N ~

2 X 1N ~

L1 N1

L2 N2

Черный

коричневый

синий

серый

зеленый/

желтый

220-240 В

220-240 В

При подключении к источнику питания

пользуйтесь схемой электропроводки,

расположенной рядом с контактами.

ВНИМАНИЕ

ВНИМАНИЕ

ВНИМАНИЕ

ВНИМАНИЕ

ВНИМАНИЕ

ВНИМАНИЕ
