Страница 62

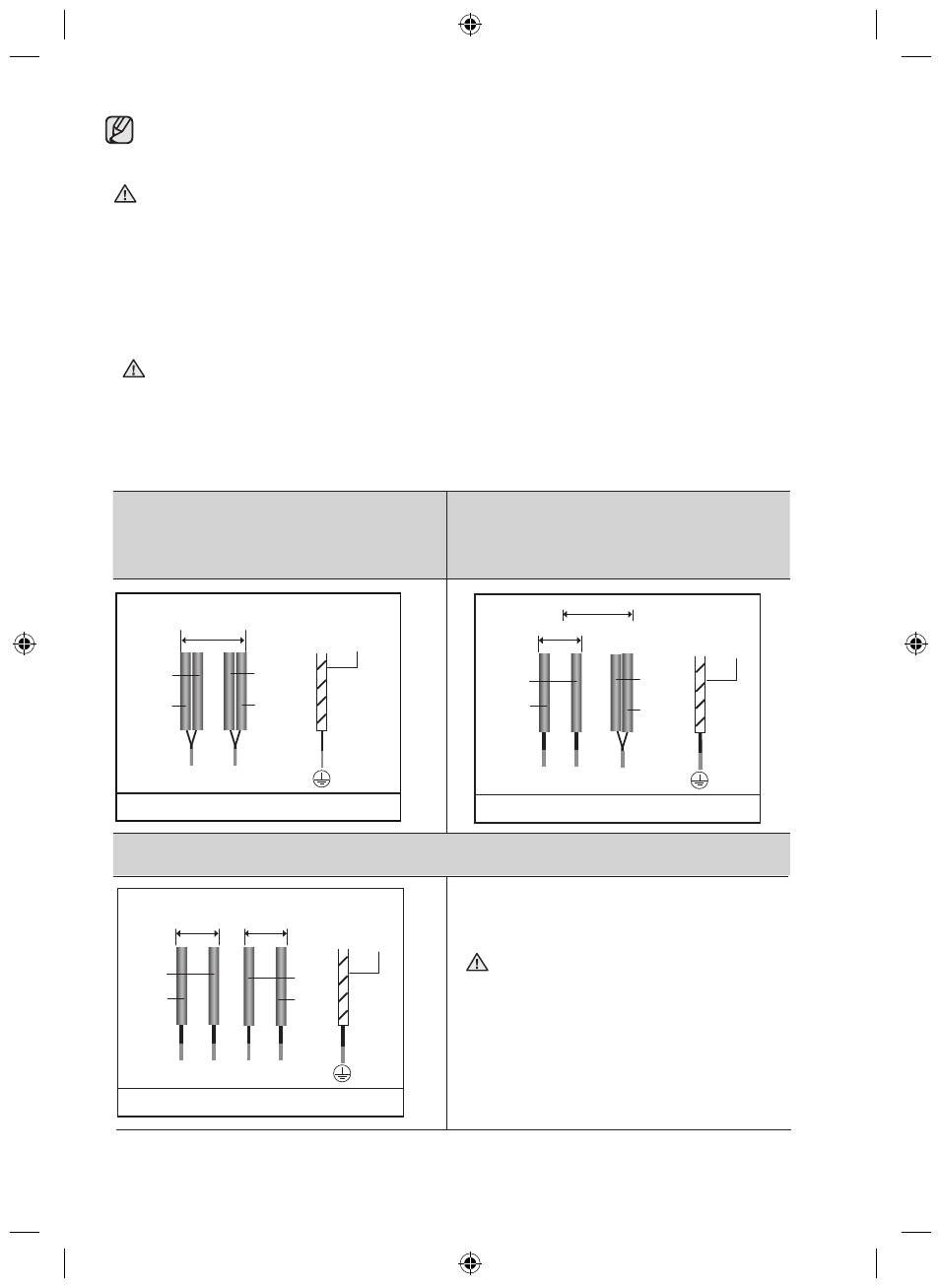

62_Встановлення варильної поверхні
• 1N~
• 2N~: розділіть 2-фазні
проводи (L1 і L2) перед
підключенням.
L
N
1N ~
N
2N ~
L1 L2
Коричневий
Коричневий
Коричневий
Чорний
Чорний
Чорний
Зелений/Жовтий
Зелений/Жовтий
220-240V ~
380-415V ~
220-240V ~
Синій
Синій
Синій
Сірий
Сірий
Сірий
2X1N~
Для належного під’єднання
до електромережі візьміть
до уваги діаграму щодо
під’єднання дротів, що біля
роз’ємів.
2x1N~: Перед під’єднанням розділіть дроти.
32A
16A
16A
N1
L1
L2 N2
220-240V~ 220-240V~
Зверніть увагу на правильність під'єднання до фазового і
нейтрального ПОПЕРЕДЖЕННЯ кабелів мережі в будинку
(схеми під'єднань); інакше можна пошкодити складові
частини.
Гарантія не поширюється на шкоду, що виникла в результаті
неналежного встановлення.
ПОПЕРЕДЖЕННЯ
ПОПЕРЕДЖЕННЯ
Зелений/Жовтий
ПОПЕРЕДЖЕННЯ
Під час першого увімкнення варильної поверхні дисплей
засвічується і вмикається замок від дітей.
Якщо пошкоджено кабель живлення, його необхідно замінити
на спеціальний кабель або кабель у зборі, який можна придбати
в компанії-виробника або її агента з обслуговування.
