Страница 8
8

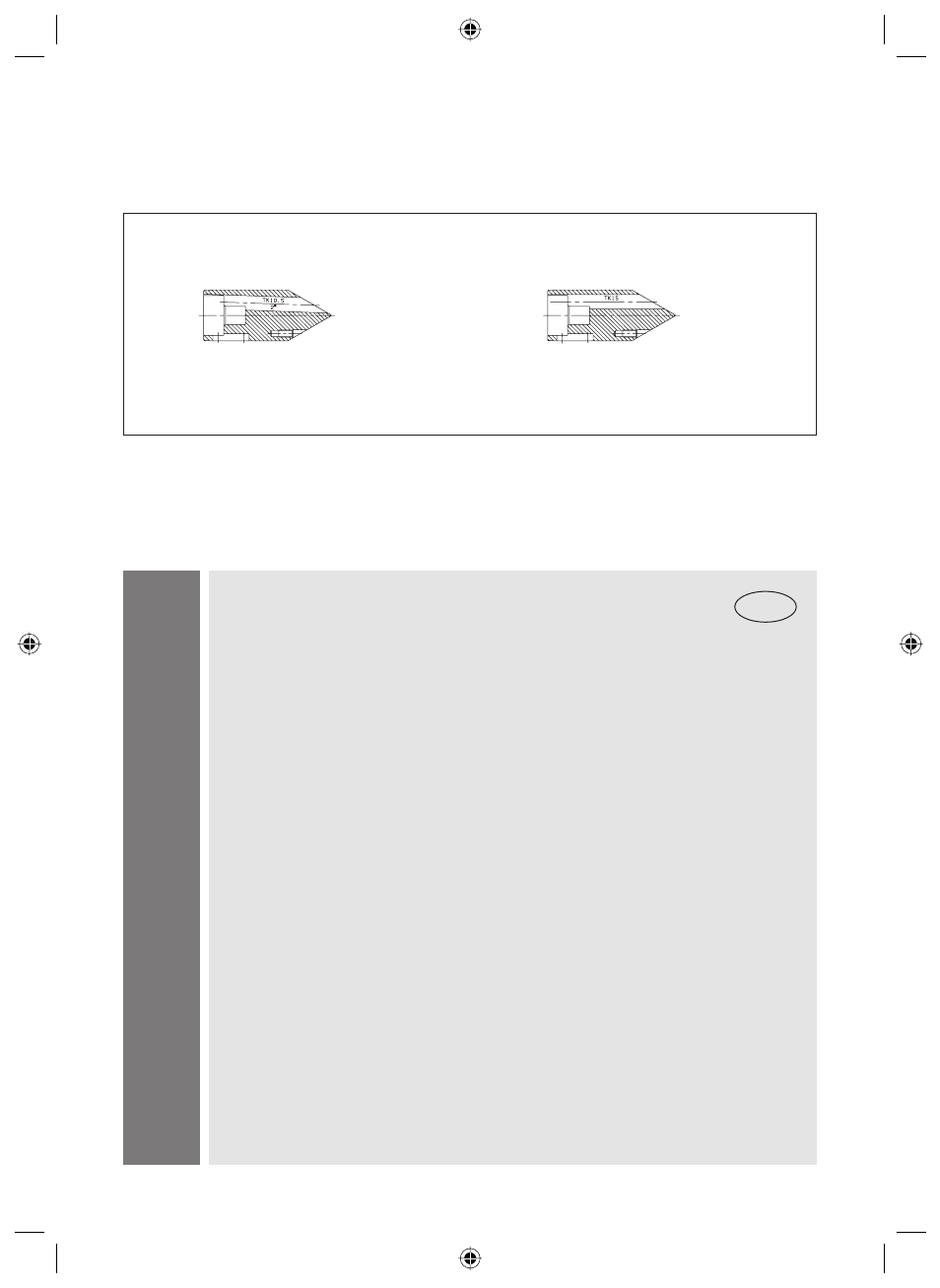

4.3 Центрирующий наконечник
Центрирующий наконечник для зажимной
окружности-Ø 8--10 ид. № 689776
Центрирующий наконечник для зажимной
окружности -Ø 12--23 ид. № 313009
Укороченная пружина сжатия –
необходим ид. №. 689155
Центрирующий наконечник в удлиненном
исполнении ид. № 313080 (на 5 мм длиннее) –
центрирующее отверстие макс. Ø 11
5. Замена болтов зажима либо центрирующего
наконечника
Для рационального закрепления и вторичного обтачивания
мелких заготовок, где требуется особо высокая точность
кругового движения.
•
вывернуть резьбовое кольцо (8) (SW 8).
•
Вынуть удерживающий болт (7) с винтом M4.
•
Вынуть центрирующий наконечник (2)
(если требуется – с винтом M4).
•
Переместить болт зажима (3)
назад через отверстие. Обратить внимание на
пружину сжатия (10).
•
Проверить все детали на предмет износа,
очистить и смазать.
•
При необходимости подобрать болты зажима для
другого диаметра зажимной окружности. Обратить
внимание на длину резки C и направление вращения.
•
Для монтажа зажать центрирующий наконечник
(2) по возможности в тисках в мягкие кулачковые
зажимы.
RUSS
