4
8 13
11 7
6
10 1 4 2 9
5 3 12

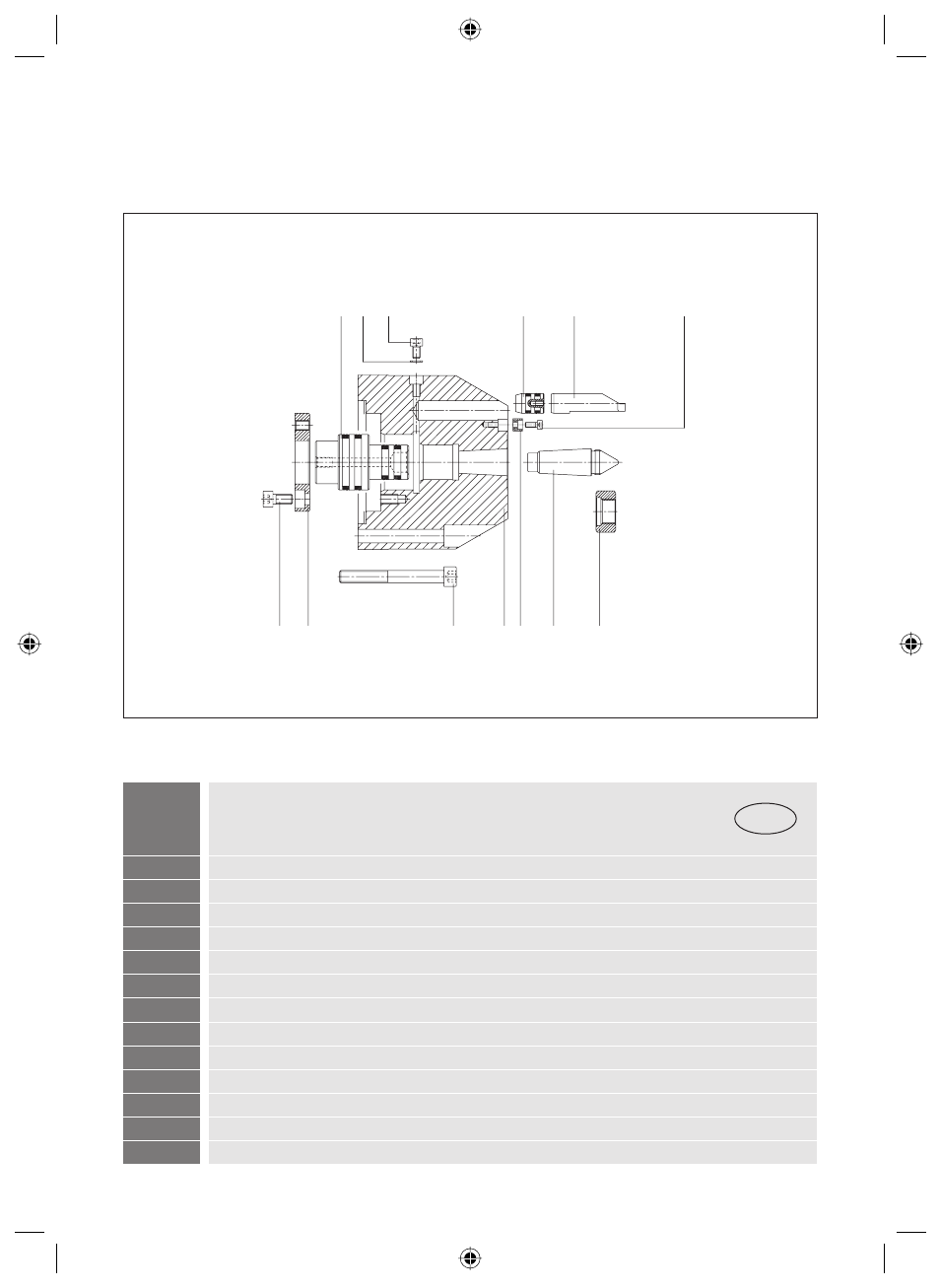

Торцевой захват CoK модель 689-00 и его
основные элементы
Элемент Наименование
1 Корпус
2 Центрирующий наконечник
3 Болт захвата
4 Пригоночная деталь
5 Поршень
6 Нажимной поршень
7 Упор
8 Воздухоотводный винт
9 Отжимная гайка
10 Цилиндрический винт M 10
11 Цилиндрический винт M
12 Цилиндрический винт M 4
13 Самоусиливающееся уплотнительное
RUSS
