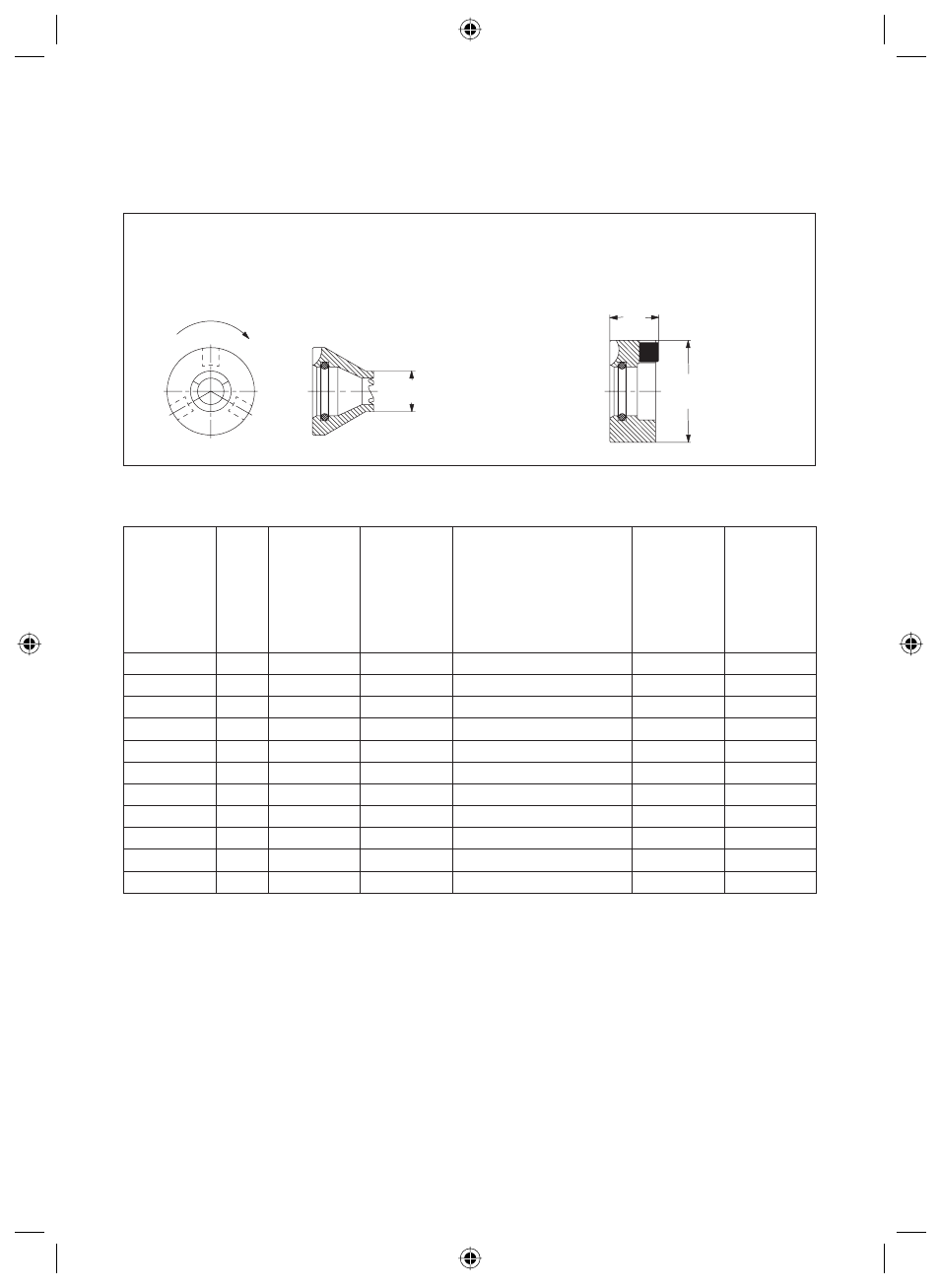

8.2 Шайбы зажима модель 680 (с твердосплавными зубьями – по запросу)
ØS ØS
24
Шайбы зажима размер 8-32
Левое вращение
Шайба зажима из твердого сплава 9,5 x 3,2
Ид. № 088209 размер 40-80
Диаметр
зажимной
окружности
S
Правое
вращение
ид. №
Левое
вращение
ид. №
Ориентировочный
показатель для
максимально
допустимой осевой
нагрузки
8 088061 088081 400
10 088062 088082 630
12 088063 088083 630
16 088064 088084 630
20 088065 088085 800
25 088066 088086 1000
32 088067 088087 1250
40 088068 088088 1400
50 088069 088089 1400
63 088070 088090 1400
80 088071 088091 1400
