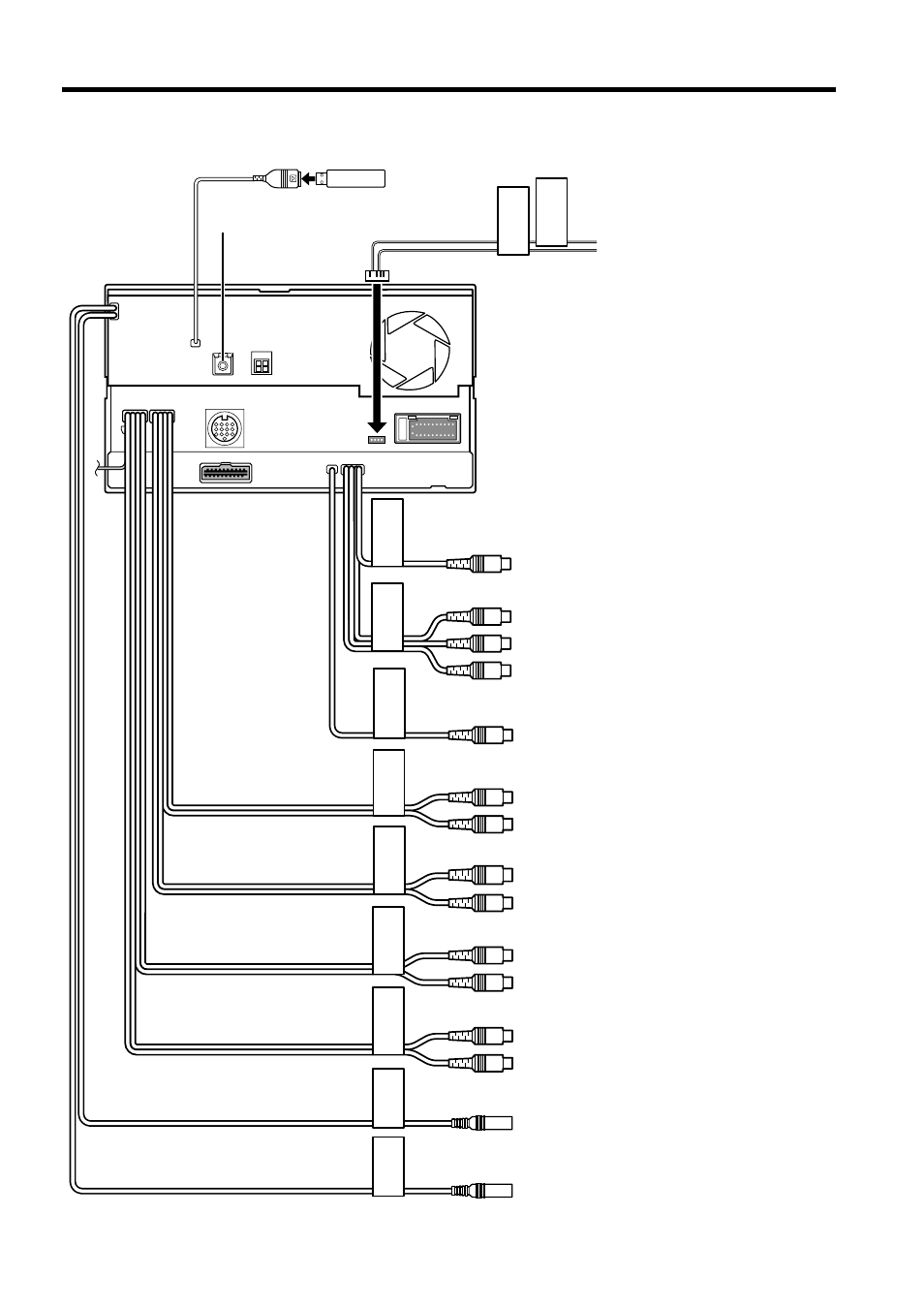

Подключение системы
CAMERA
REAR VIEW
A
V
IN
A
V
OUT
RELA
Y 2
RELA
Y 1
FR
ONT
REAR
W
OOFER
SUB
AV
O
U
T
A
U
DIO IN
iP
od
VIDEO IN
iP
od
Аудио-/видеовыход
- Видеовыход (желтый)
Разъем USB
USB-устройство
(приобретается дополнительно)
К блоку реле
Жгут проводов для блока реле (принадлежность (3))
Не подключайте.
Задняя панель
Аудио-/видеовход
- Видеовход (желтый)
- Аудиовход левого канала (белый)
- Аудиовход правого канала (красный)
Вход подключения камеры заднего вида
- Видеовход (желтый)
Выход фронтального канала предвари-
тельного усилителя
- Аудиовыход левого канала (белый)
- Аудиовыход правого канала (красный)
Выход тылового канала предваритель-
ного усилителя
- Аудиовыход левого канала (белый)
- Аудиовыход правого канала (красный)
Выход предварительного усилителя на
сабвуфер
- Аудиовыход левого канала (белый)
- Аудиовыход правого канала (красный)
Аудио-/видеовыход
- Аудиовыход левого канала (белый)
- Аудиовыход правого канала (красный)
Аудиовход
Стереофонический миништекер, без сопро-
тивления (диаметр 3,5 мм)
Видеовход
Миништекер, без сопротивления (диаметр
3,5 мм)
