Подключение проводов к соединительным гнездам
Назначение контактов разъема
Номера
Цвет кабеля Функции
контактов
ISO
Разъем внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/Белый Управление питанием
А-6
Оранжевый/
Белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
«Земля»
Разъем подключения акустических систем
В-1
Фиолетовый
Тыловая правая (+)
В-2
Фиолетовый/
Черный
Тыловая правая (-)
В-3
Серый
Фронтальная правая (+)
В-4
Серый/
Черный
Фронтальная правая (-)
В-5
Белый
Фронтальная левая (+)
В-6
Белый/
Черный
Фронтальная левая (-)
В-7
Зеленый
Тыловая левая (+)
В-8
Зеленый/
Черный
Тыловая левая (-)
ПРЕДУПРЕЖДЕНИЕ

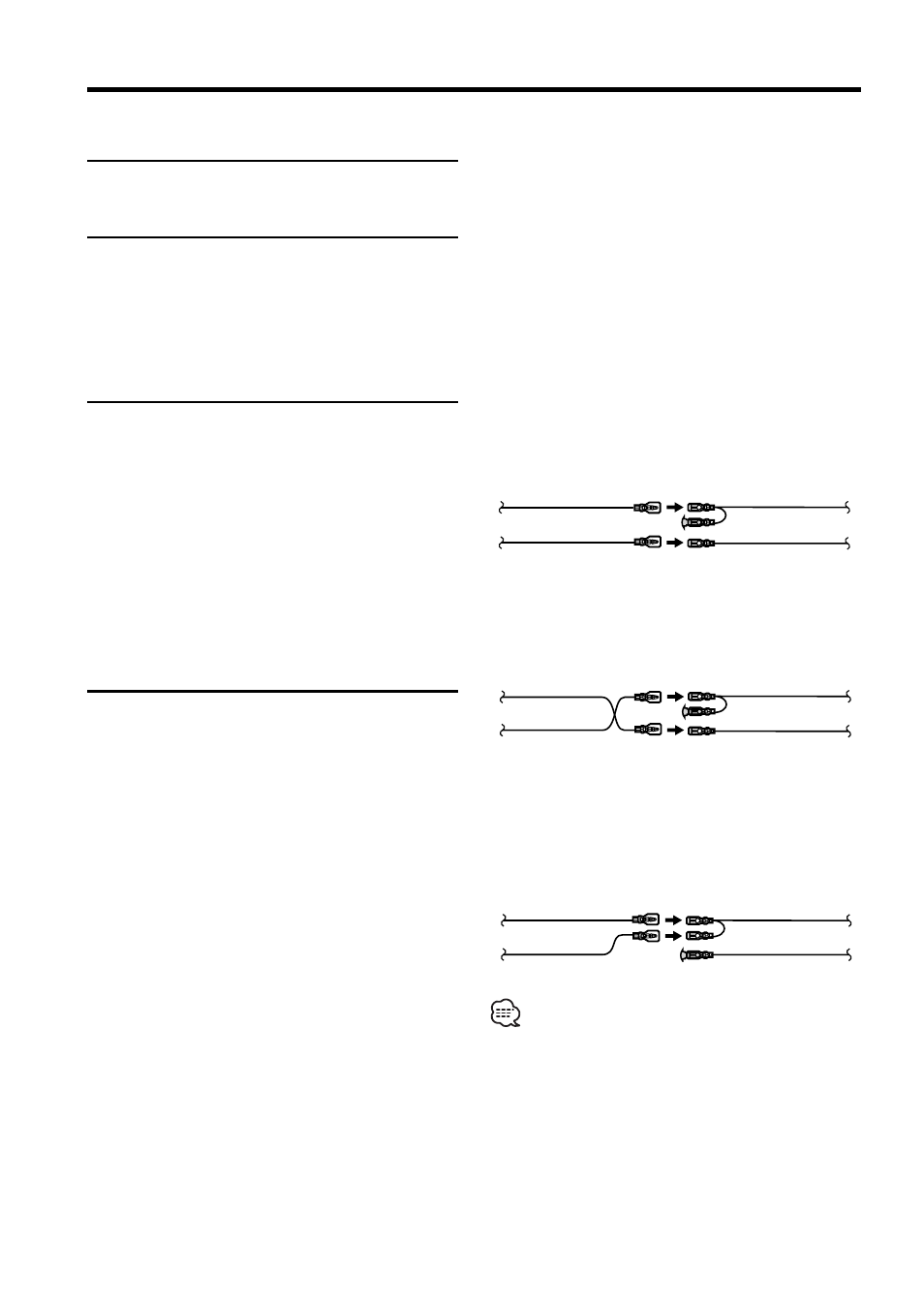

Подключение разъема ISO
Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежа-
ние повреждения аппарата следует проверить, что
соединения сделаны правильно.
Стандартное соединение для жгута проводов опи-
сано ниже в пункте [1]. Если штыри разъема ISO
расположены соответственно пункту [2] или [3],
следует провести соединение в соответствии с ри-
сунком.
Пожалуйста, помните о том, что при установке ре-
сивера в автомобили марки Volkswagen кабели
должны быть подключены по схеме [2].
[1] (Стандартная настройка) Контакт А-7 (красный)
автомобильного разъема ISO подсоединен к сис-
теме зажигания, а контакт А-4 (желтый) подсоеди-
нен к постоянному электропитанию.
[2] Контакт А-7 (красный) автомобильного разъема
ISO подсоединен к источнику постоянного электро-
питания, а контакт А-4 (желтый) соединен с систе-
мой зажигания.
Ресивер
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Автомобиль
Контакт А-7 (красный)
Контакт А-4 (желтый)
[3] Контакт А-4 (желтый) автомобильного разъема
ISO не подсоединен вообще, однако, контакт А-7
(красный) подсоединен к источнику постоянного
электропитания (или оба контакта А-7 (красный) и
А-4 (желтый) подсоединены к источнику постоян-
ного электропитания).
Ресивер
Автомобиль
Кабель зажигания (красный)
Контакт А-7 (красный)
Кабель аккумулятора (желтый)
Контакт А-4 (желтый)
Ресивер
Автомобиль
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Контакт А-7 (красный)
Контакт А-4 (желтый)
- Если подключение выполнено по схеме [3], описанной
выше, питание устройства не будет связано с замком
зажигания. По этой причине всегда выключайте питание
ресивера после выключения ключа зажигания.
Чтобы связать питание устройства с системой зажига-
ния автомобиля, подключите кабель системы зажигания
(АСС ... красный) к источнику питания, который включа-
ется и выключается с помощью ключа зажигания.
