DNX7200

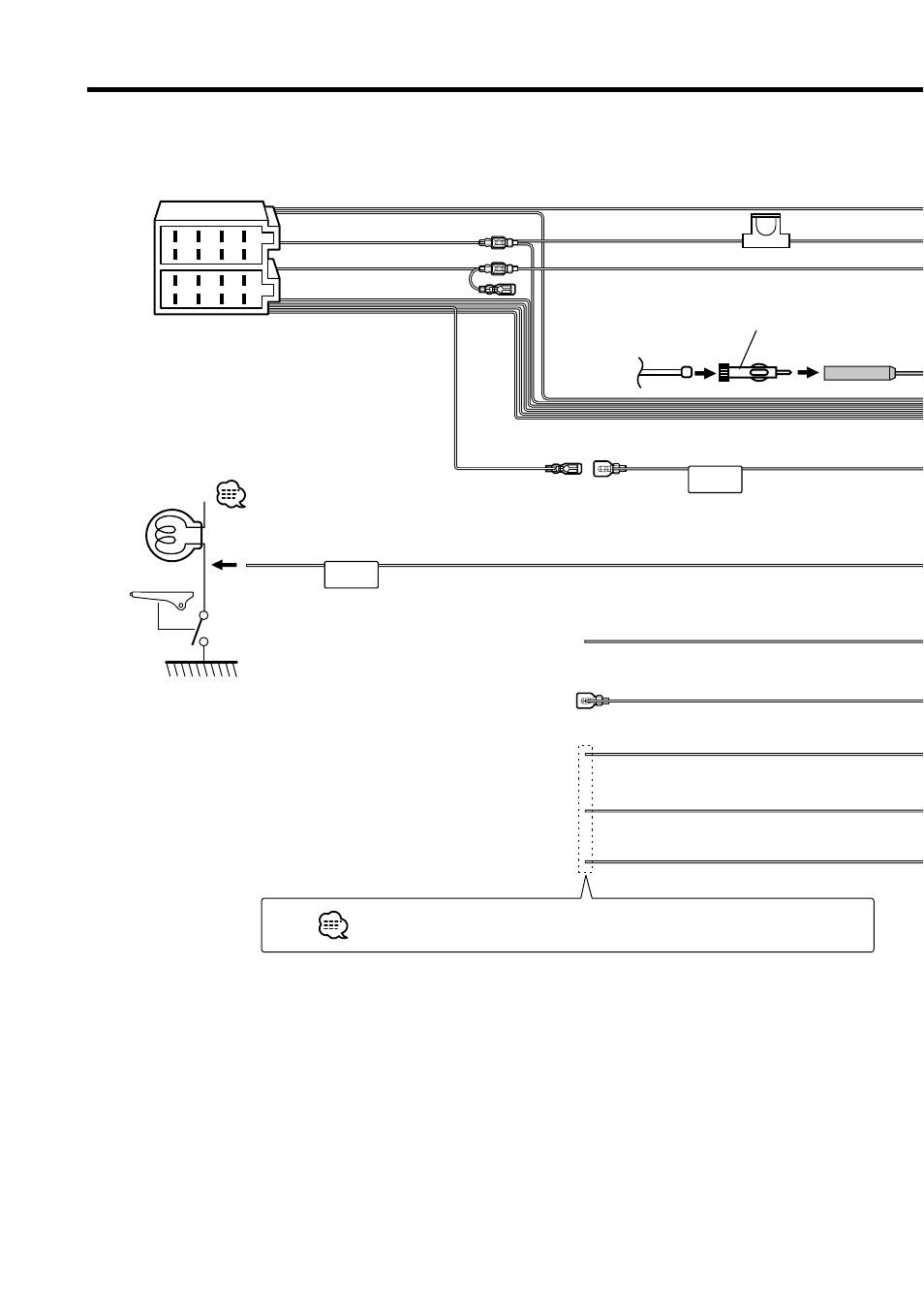

Подключения
PRK SW
ILLUMI
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Провод заземления (черный)
Провод аккумулятора (желтый)
Провод системы зажигания (красный)
Предохранитель (5 А)
Антенный
кабель (ISO)
Антенный переходник (ISO-JASO)
(Принадлежность (7))
(Оранжевый/Белый)
Провод управления диммером
(оранжевый/белый)
Используя поставляемый переходник
(реле), подключите к переключателю
ручного тормоза автомобиля.
Провод подключения к датчику ручного тормоза (светло-зеленый)
В целях безопасности выполняйте подключение к датчику ручного тормоза.
К проводам ламп заднего хода
Провод подключения к лампам
заднего хода (фиолетовый/белый)
К пульту ДУ на рулевой колонке
Провод дистанционного управления
(светло-синий/желтый)
Подключите к контакту, который заземляется при поступле-
нии телефонного звонка или во время разговора.
Подсоедините либо к контакту управления питанием, когда использу-
ется дополнительный усилитель мощности, или к выводу управления
антенной в автомобиле.
К гнезду EXT.AMP.CONT. усилителя, поддерживающего функцию
внешнего управления.
Провод отключения звука (коричневый)
Провод управления питанием/провод
управления приводом антенны (синий/белый)
Провод управления внешним усилителем
(розовый/черный)
Если эти подключения не выполняются, следите за тем, чтобы оголенные
концы проводов не выступали из изоляционного столбика.
