Подключение системы – Инструкция по эксплуатации Kenwood DNX8220BT
Страница 7
Pyccкий
|
7

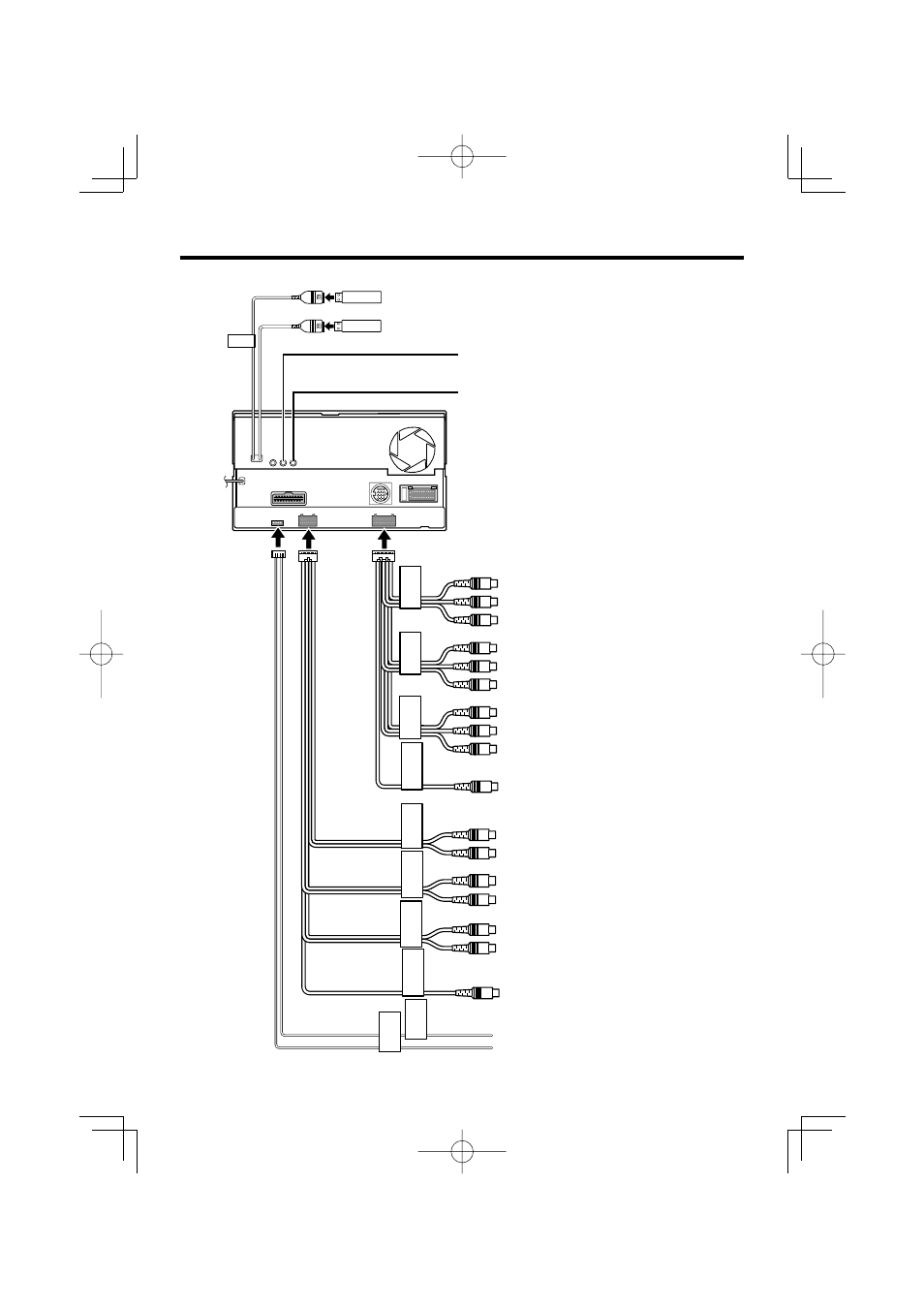

Подключение системы
CENTER
A
V
IN2
CAMERA
REAR VIEW
A
V
IN1
FR
ONT
REAR
W
OOFER
SUB
RELA
Y 2
RELA
Y 1
A
V
OUT
iPod
■ Предварительный выход фронтальной
системы
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
■ Предварительный выход тыловой системы
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
■ Предварительный выход низкочастотного
динамика
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
■ Вход камеры заднего вида
•
Видеовход
(желтый)
■ Аудио/Видео вход 1
• Видеовход (желтый)
• Вход левого канала аудио (белый)
• Вход правого канала аудио (красный)
■ Выход аудио/видео
• Видеовыход (желтый)
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
К блоку реле
Принадлежность
2
■ Видео вход (iPod)
Миништекер без сопротивления
(3,5φ)
■ Аудио вход (iPod)
Миништекер стерео без сопротивления
(3,5φ)
Принадлежность
3
Принадлежность 4
■ Аудио/Видео вход 2
• Видеовход (желтый)
• Вход левого канала аудио (белый)
• Вход правого канала аудио (красный)
■ Центральный предварительный выход
•
Аудиовыход
(черный)
Разъем USB (iPod)
Устройство USB
(имеется в продаже)
Разъем USB
Устройство USB
(имеется в продаже)
