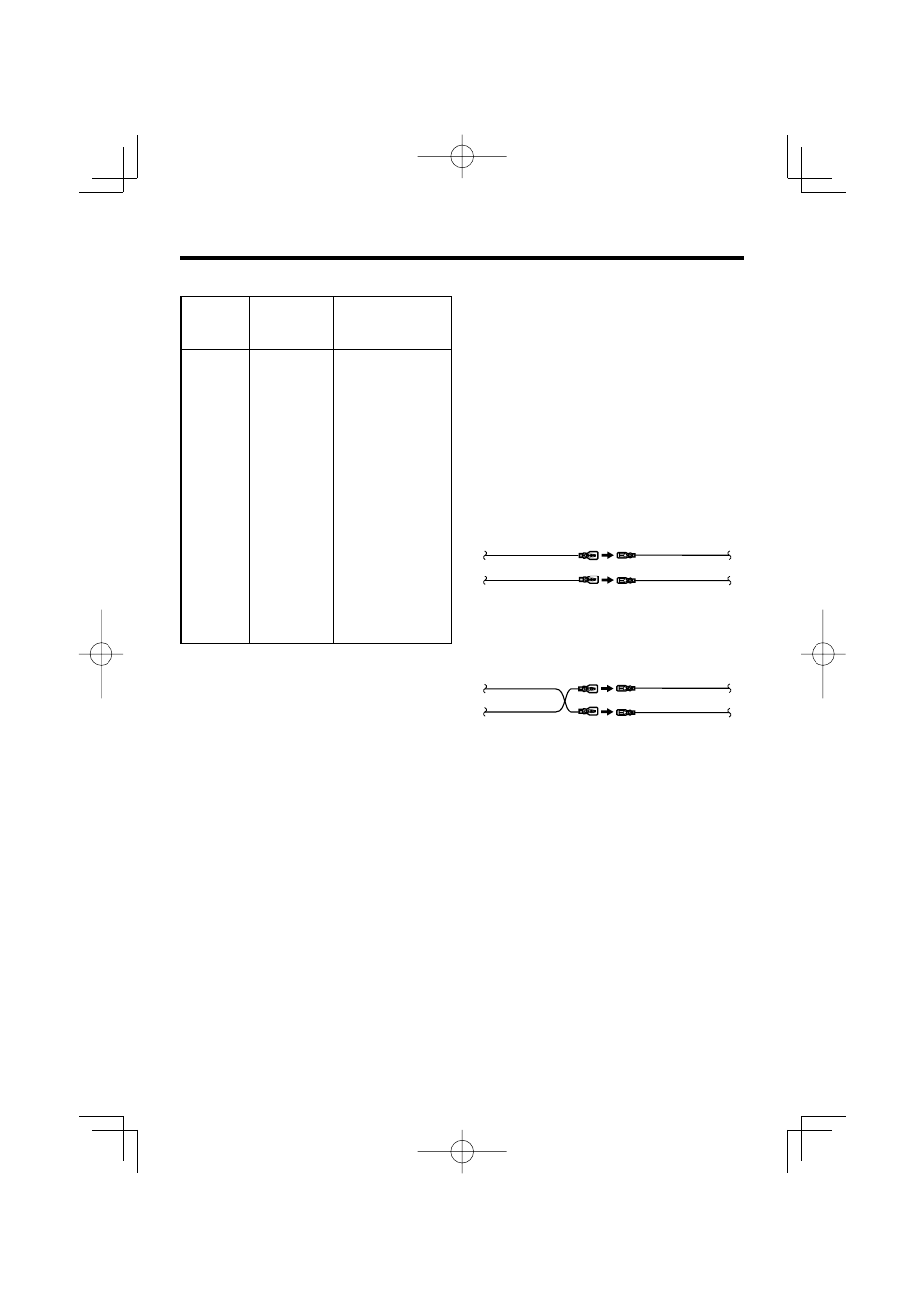

Подключение проводов к разъемам
Taблица функций разъема
Номера
штырей
разъемов
ISO
Цвет кабеля
Функции
Разъем
внешнего
источника
питания
A-4
Желтый
Аккумулятор
A-5
Синий/белый
Управление питанием
A-6
Оранжевый/
белый
Регулятор затемнения
A-7
Kрасный
Зажигание (АCC)
A-8
Черный
Заземление
Разъем
акустической
системы
B-1
Фиолетовый
Тыловой правый (+)
B-2
Фиолетовый/
черный
Тыловой правый (–)
B-3
Cерый
Фронтальный правый (+)
B-4
Серый/черный
Фронтальный правый (–)
B-5
Белый
Фронтальный левый (+)
B-6
Белый/черный
Фронтальный левый (–)
B-7
Зеленый
Тыловой левый (+)
B-8
Зеленый/черный Тыловой левый (–)
2ПРЕДУПРЕЖДЕНИЕ
Подключение разъема ISO
Расположение штырей в разъемах ISO зависит от
типа вашего автомобиля. Во избежание повреждения
устройства следите за правильностью подключения.
Стандартное подключение жгута проводов описано ниже
в пункте 1. Если штыревые разъемы ISO установлены, как
описано в пункте 2, то можно выполнять соединение
согласно представленному ниже рисунку.
При установке этого устройства в автомобилях
Volkswagen и т.д. убедитесь в том, что кабель подключен,
как это показано ниже на рисунке 2.
1 Настройка по умолчанию: штекер А-7 (красный)
автомобильного разъема ISO подключен
к зажиганию, а штекер А-4 (желтый) – к
стабилизированному источнику питания.
Устройство
Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Кабель зажигания
(красный)
Kабель аккумулятора
(желтый)
2 Штекер А-7 (красный) автомобильного разъема
ISO подключен к стабилизированному источнику
питания, а штекер А-4 (желтый) – к зажиганию.
Устройство
Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Кабель зажигания
(красный)
Kабель аккумулятора
(желтый)
