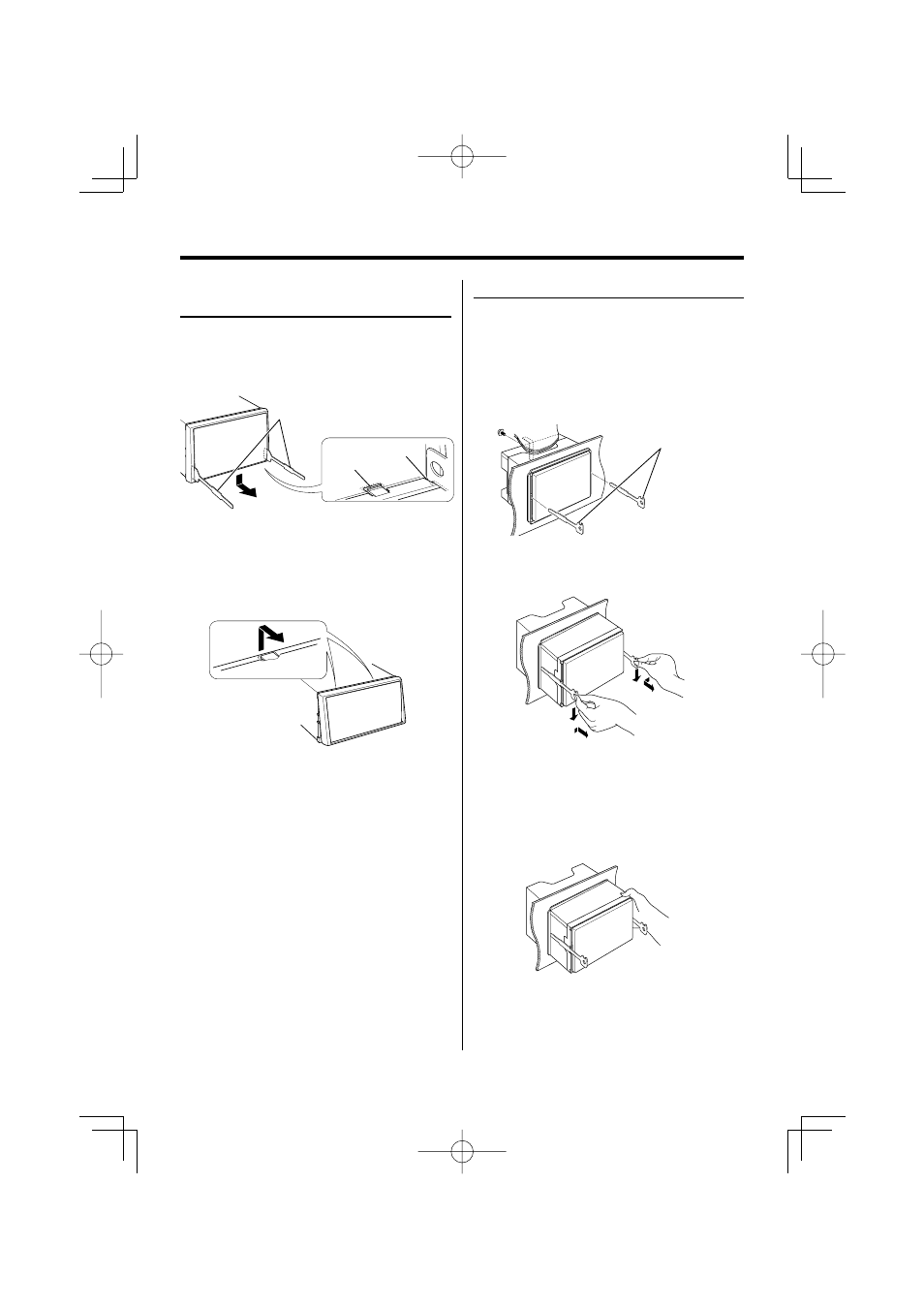

Снятие жесткой резиновой оправки
(рамки)
1. Вставьте зажимные шпильки инструмента для
снятия 5 и разблокируйте два замка в нижней
части.
Опустите оправку и потяните ее вперед, как
показано на рисунке.
Принадлежность 5
Фиксатор
Стопор
⁄
• С верхней стороны оправка снимается таким же
образом.
2. После удаления оправки с нижней части
разблокируйте два верхних замка.
Cнятие устройства
1. Удалите жесткую резиновую оправку (см.
процедуру удаления в разделе <Снятие жесткой
резиновой оправки>.
2. Удалите винт с шестигранной головкой с
цельной шайбой (M4 × 8) на задней панели.
3. Вставьте два инструмента для снятия 5 глубоко
в разъемы с каждой стороны, как показано на
рисунке.
Принадлежность 5
4. Еще опустите инструменты для снятия и
вытащите блок на половину, делая упор во
внутрь.
⁄
• Cнимая устройство, будьте осторожны, старайтесь не
пораниться зажимными шпильками инструмента для
снятия.
5. Руками извлеките устройство полностью,
соблюдая осторожность, чтобы не уронить его.
Удаление монитора/проигрывателя
