Руководство по монтажу и эксплуатации
CODI
®
S/B - Конденсатоотводчик/распределитель пара
4.2.1 Конденсатоотводчик
- конденсат поступает через параллельное соединение B (сбоку)
- конденсат выходит, как правило, сверху
- параллельные соединения B открываются и закрываются с помощью запорных
клапанов A
4.2.2 Распределитель пара
- пар поступает сверху
- пар выходит через параллельные соединения B (сбоку)
- параллельные соединения B открываются и закрываются с помощью запорных
клапанов A

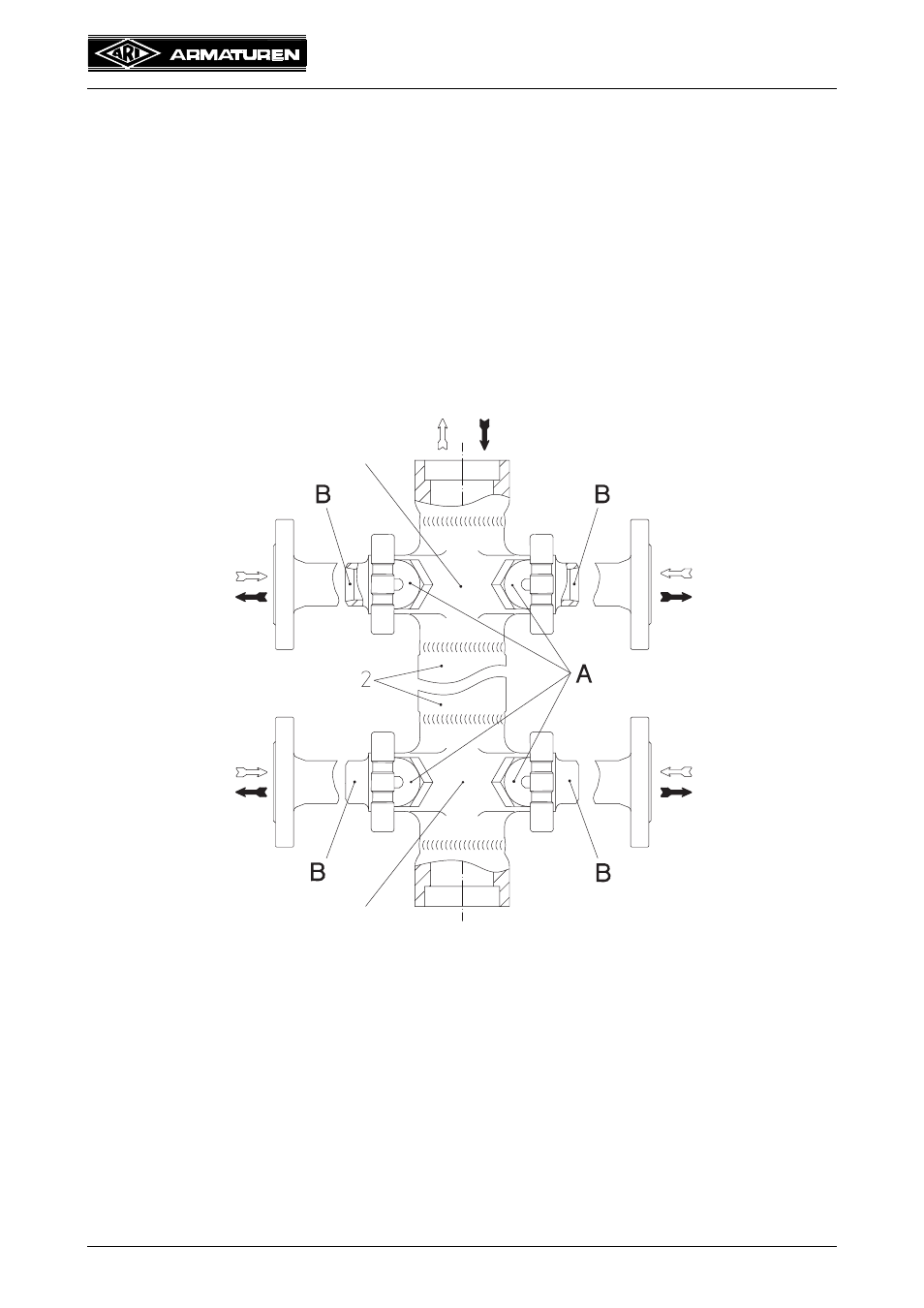

рис. 1: конструкция CODI
®
конденсатоотводчик
распределитель пара
модуль
модуль
конденсатоотводчик
распределитель пара
конденсатоотводчик
распределитель пара
конденсатоотводчик
распределитель пара
конденсатоотводчик
распределитель пара
Направление протока, если оборудование работает как
