Руководство по монтажу и эксплуатации
CODI
®
S/B - Конденсатоотводчик/распределитель пара
7.3 Замена уплотнительных колец предохранительного сальника
(CODI
®
B)
- Демонтируйте узел запорного клапана (поз. 8)
согласно пункту 7.1.
- Поверните шпиндель (поз. 11) в направлении закрытия.
- Ослабьте винт с цилиндрической головкой (поз. 18).
- Снимите рукоятку (поз. 19) со шпинделя (поз. 11).
- Отвинтите накидную гайку (поз. 6).
- Снимите упор (поз. 21).
- Отвинтите направляющую шпинделя (поз. 16) от
ввинчивающегося элемента (поз. 15) и снимите ее со шпинделя
(поз. 11).
- Демонтируйте уплотнительные кольца (поз. 5).
- Очистите набивочную камеру и поверхность шпинделя.
- Вставьте шпиндель (поз. 11) в направляющую (поз. 16) и
установите новые уплотнительные кольца (поз. 5).
- Монтаж производится в обратном порядке (см. пункт 7.5).
ВНИМАНИЕ !
Ни в коем случае не допускайте
повреждения поверхности шпинделя или
поверхности набивочной камеры.

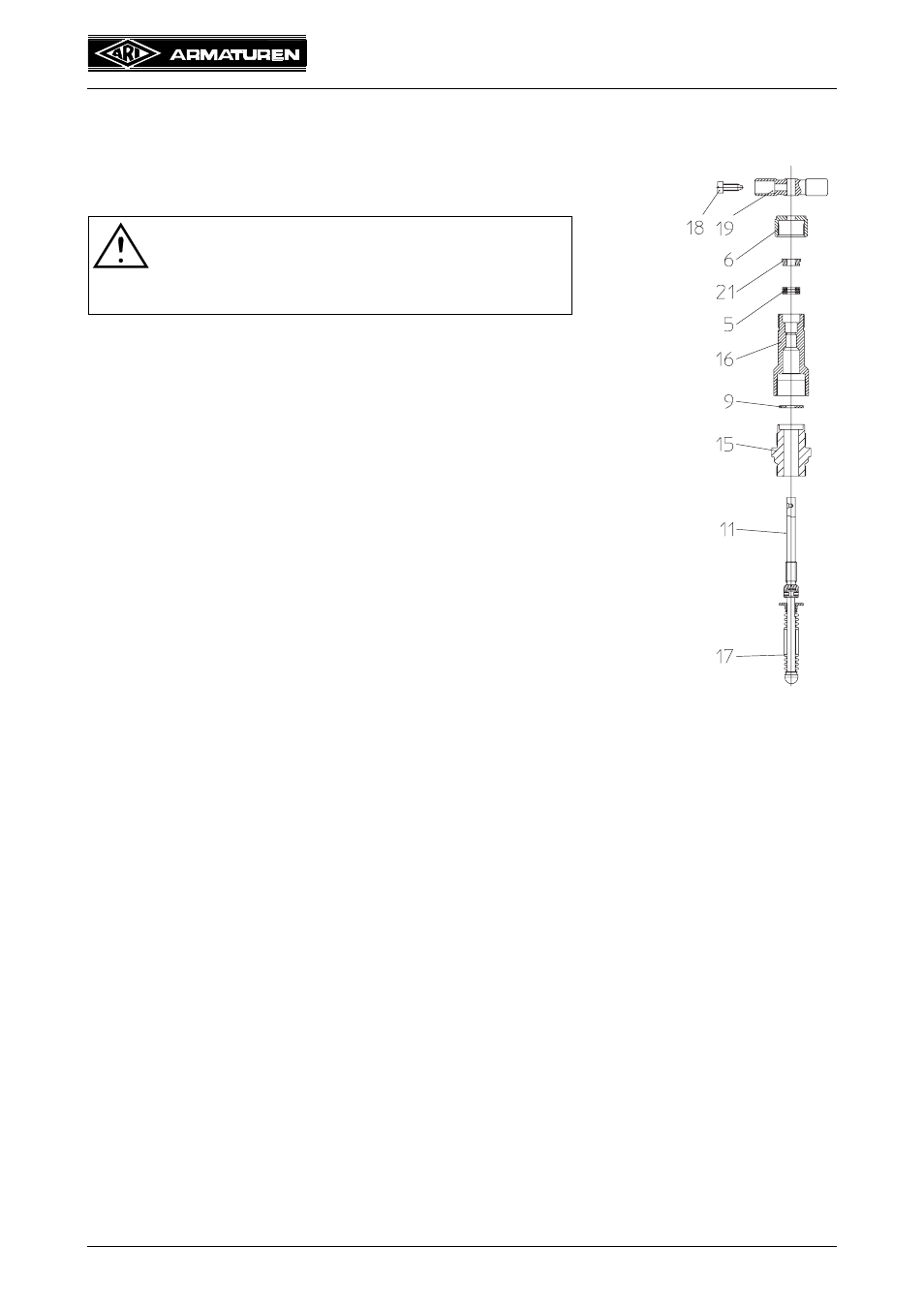

рис. 5
