Руководство по монтажу и эксплуатации
CODI
®
S/B - Конденсатоотводчик/распределитель пара
7.2 Замена уплотнительных колец (CODI
®
S)
- Демонтируйте узел запорного клапана (поз. 8)
согласно пункту 7.1.
- Поверните шпиндель (поз. 11) в направлении закрытия.
- Ослабьте винт с цилиндрической головкой (поз. 18).
- Снимите рукоятку (поз. 19) со шпинделя (поз. 11).
- Ослабьте стопорную гайку (поз. 13).
- Вывинтите резьбовую втулку (поз. 12).
- Вытащите шпиндель (поз. 11) вниз из резьбовой втулки (поз. 12).
- Демонтируйте верхнее кольцо (поз. 20)
и уплотнительные кольца (поз. 5).
- Очистите набивочную камеру и поверхность шпинделя.
- Отодвиньте шпиндель (поз. 11) и ввинчивающийся элемент (поз.
15) и вставьте новые уплотнительные кольца (поз. 5).
- Монтаж производится в обратном порядке (см. пункт 7.5).
ВНИМАНИЕ !
Ни в коем случае не допускайте
повреждения поверхности шпинделя или
поверхности набивочной камеры.

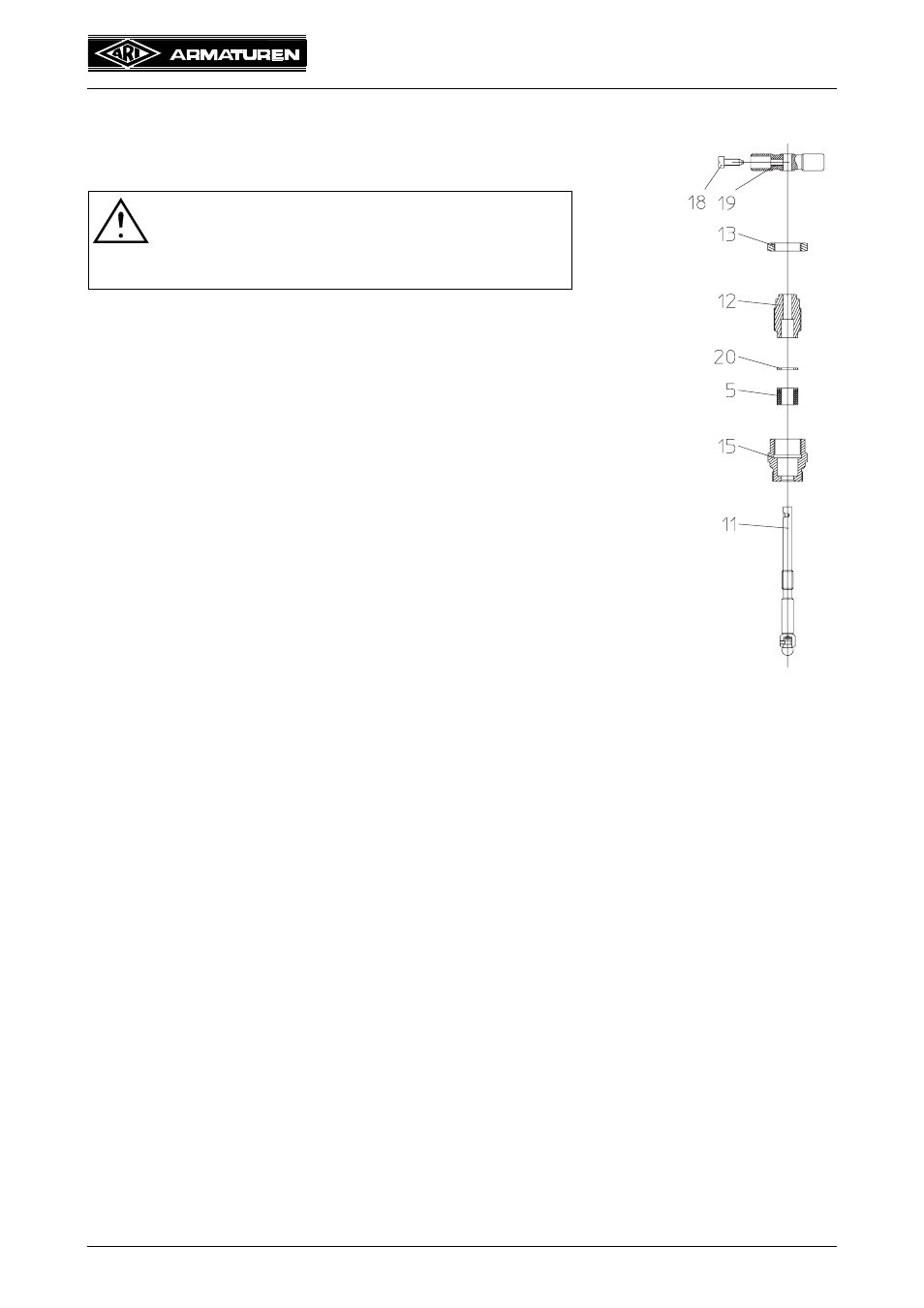

рис. 4
